Aufbau und Funktion
Verbindungen herstellen
5
Aufbau und Funktion
Zum Anschluss Dokumentationen weiterer Systemkomponenten beachten!
5.1
Verbindungen herstellen
Geräteschäden durch unsachgemäßen Anschluss!
Die Fernsteller sind speziell für den Anschluss an Schweiß- bzw. Drahtvorschubgeräte
entwickelt. Ein Anschluss an andere Geräte kann zu Geräteschäden führen!
•
Betriebsanleitung des Schweiß-, bzw. Drahtvorschubgerätes beachten!
•
Schweißgerät vor dem Anschluss abschalten!
Pos. Symbol
1
2
3
4
•
Schweißgerät abschalten
•
Anschlussstecker, Buchsenkontakt in Anschlussbuchse des Fernreglers einstecken und durch
Rechtsdrehen verriegeln.
•
Anschlussstecker, Stiftkontakt in Anschlussbuchse, Fernreglerbuchse Schweißgerät einstecken und
durch Rechtsdrehen verriegeln.
12
1
FRP 15
Beschreibung
0
Handfernsteller
Fußfernsteller
Anschluss-Verlängerungskabel, 14-polig
Schweißstromquelle
HINWEIS
VORSICHT
2
FR 21
3
FRV3
4

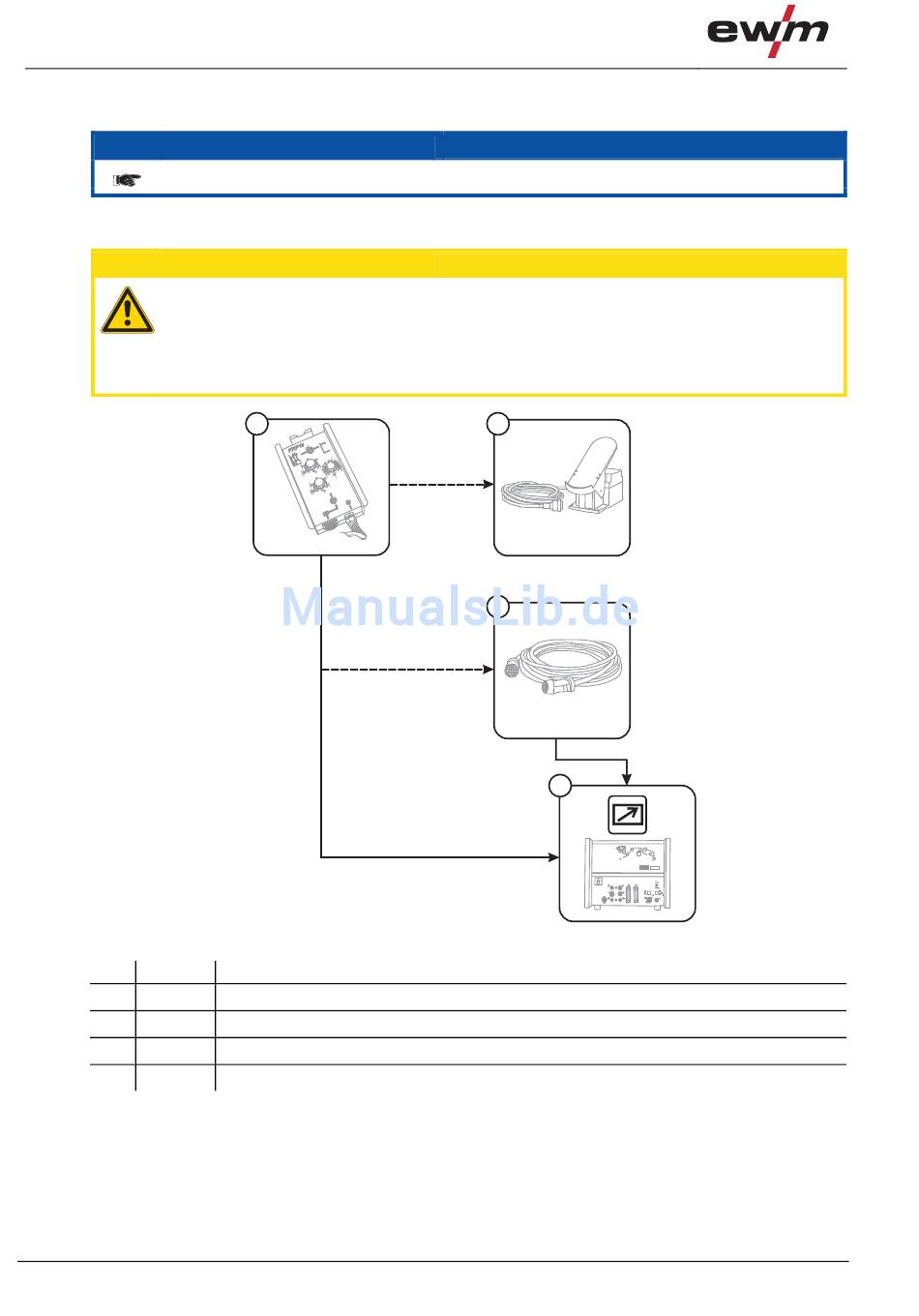

Abbildung 5-1
AMPERE
VOLT
099-008045-EW500
16.08.2012
