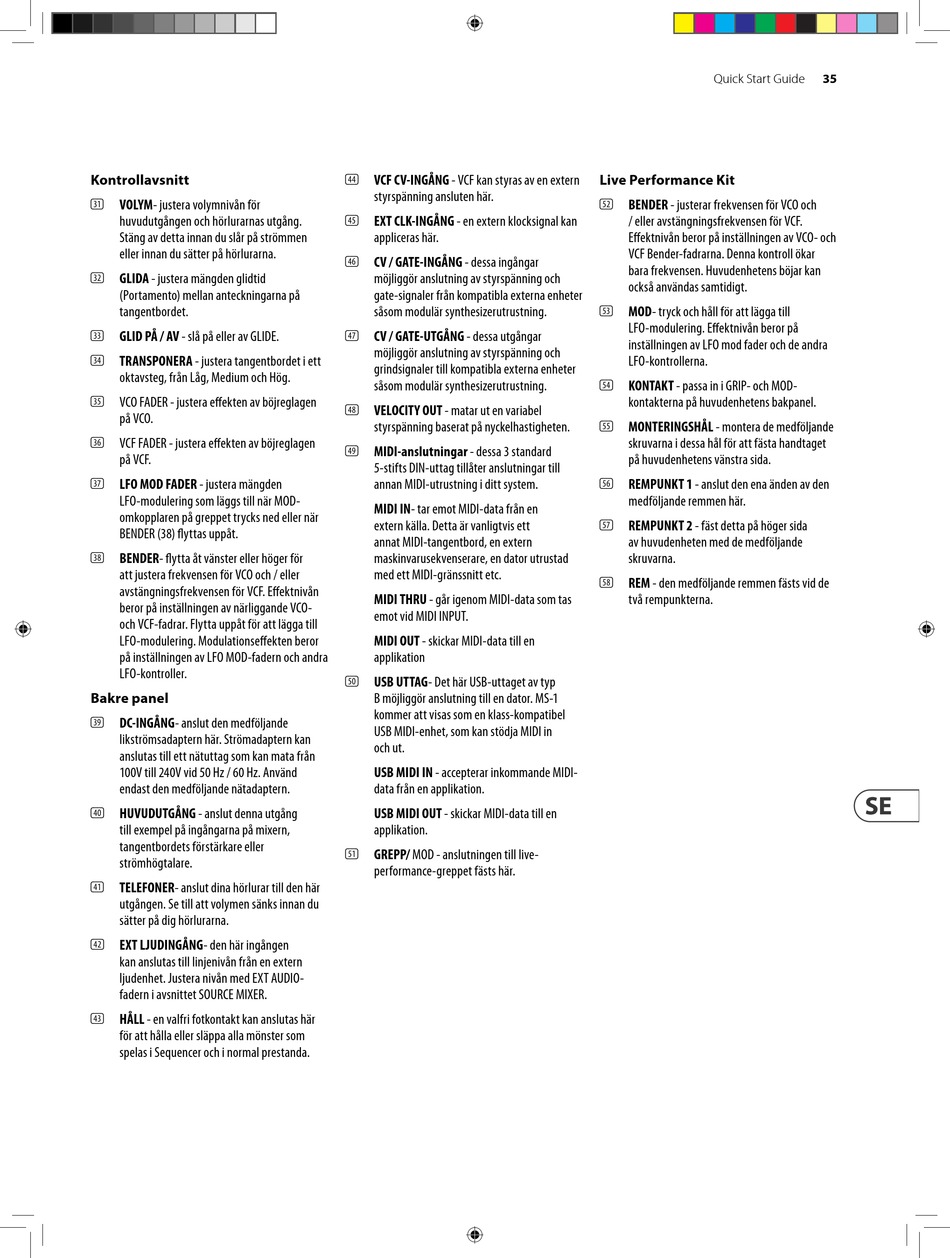

Behringer MS-1 Schnellstartanleitung Seite 35

Kontrollavsnitt
VOLYM- justera volymnivån för
(31)
huvudutgången och hörlurarnas utgång.
Stäng av detta innan du slår på strömmen
eller innan du sätter på hörlurarna.
GLIDA - justera mängden glidtid
(32)
(Portamento) mellan anteckningarna på
tangentbordet.
GLID PÅ / AV - slå på eller av GLIDE.
(33)
TRANSPONERA - justera tangentbordet i ett
(34)
oktavsteg, från Låg, Medium och Hög.
VCO FADER - justera effekten av böjreglagen
(35)
på VCO.
VCF FADER - justera effekten av böjreglagen
(36)
på VCF.
LFO MOD FADER - justera mängden
(37)
LFO-modulering som läggs till när MOD-
omkopplaren på greppet trycks ned eller när
BENDER (38) flyttas uppåt.
BENDER- flytta åt vänster eller höger för
(38)
att justera frekvensen för VCO och / eller
avstängningsfrekvensen för VCF. Effektnivån
beror på inställningen av närliggande VCO-
och VCF-fadrar. Flytta uppåt för att lägga till
LFO-modulering. Modulationseffekten beror
på inställningen av LFO MOD-fadern och andra
LFO-kontroller.
Bakre panel
DC-INGÅNG- anslut den medföljande
(39)
likströmsadaptern här. Strömadaptern kan
anslutas till ett nätuttag som kan mata från
100V till 240V vid 50 Hz / 60 Hz. Använd
endast den medföljande nätadaptern.
HUVUDUTGÅNG - anslut denna utgång
(40)
till exempel på ingångarna på mixern,
tangentbordets förstärkare eller
strömhögtalare.
TELEFONER- anslut dina hörlurar till den här
(41)
utgången. Se till att volymen sänks innan du
sätter på dig hörlurarna.
EXT LJUDINGÅNG- den här ingången
(42)
kan anslutas till linjenivån från en extern
ljudenhet. Justera nivån med EXT AUDIO-
fadern i avsnittet SOURCE MIXER.
HÅLL - en valfri fotkontakt kan anslutas här
(43)
för att hålla eller släppa alla mönster som
spelas i Sequencer och i normal prestanda.
VCF CV-INGÅNG - VCF kan styras av en extern
(44)
styrspänning ansluten här.
EXT CLK-INGÅNG - en extern klocksignal kan
(45)
appliceras här.
CV / GATE-INGÅNG - dessa ingångar
(46)
möjliggör anslutning av styrspänning och
gate-signaler från kompatibla externa enheter
såsom modulär synthesizerutrustning.
CV / GATE-UTGÅNG - dessa utgångar
(47)
möjliggör anslutning av styrspänning och
grindsignaler till kompatibla externa enheter
såsom modulär synthesizerutrustning.
VELOCITY OUT - matar ut en variabel
(48)
styrspänning baserat på nyckelhastigheten.
MIDI-anslutningar - dessa 3 standard
(49)
5-stifts DIN-uttag tillåter anslutningar till
annan MIDI-utrustning i ditt system.
MIDI IN- tar emot MIDI-data från en
extern källa. Detta är vanligtvis ett
annat MIDI-tangentbord, en extern
maskinvarusekvenserare, en dator utrustad
med ett MIDI-gränssnitt etc.
MIDI THRU - går igenom MIDI-data som tas
emot vid MIDI INPUT.
MIDI OUT - skickar MIDI-data till en
applikation
USB UTTAG- Det här USB-uttaget av typ
(50)
B möjliggör anslutning till en dator. MS-1
kommer att visas som en klass-kompatibel
USB MIDI-enhet, som kan stödja MIDI in
och ut.
USB MIDI IN - accepterar inkommande MIDI-
data från en applikation.
USB MIDI OUT - skickar MIDI-data till en
applikation.
GREPP/ MOD - anslutningen till live-
(51)
performance-greppet fästs här.
Quick Start Guide
Live Performance Kit
BENDER - justerar frekvensen för VCO och
(52)
/ eller avstängningsfrekvensen för VCF.
Effektnivån beror på inställningen av VCO- och
VCF Bender-fadrarna. Denna kontroll ökar
bara frekvensen. Huvudenhetens böjar kan
också användas samtidigt.
MOD- tryck och håll för att lägga till
(53)
LFO-modulering. Effektnivån beror på
inställningen av LFO mod fader och de andra
LFO-kontrollerna.
KONTAKT - passa in i GRIP- och MOD-
(54)
kontakterna på huvudenhetens bakpanel.
MONTERINGSHÅL - montera de medföljande
(55)
skruvarna i dessa hål för att fästa handtaget
på huvudenhetens vänstra sida.
REMPUNKT 1 - anslut den ena änden av den
(56)
medföljande remmen här.
REMPUNKT 2 - fäst detta på höger sida
(57)
av huvudenheten med de medföljande
skruvarna.
REM - den medföljande remmen fästs vid de
(58)
två rempunkterna.
35
