Control-Sektion; Rückseite - Behringer MS-1 Schnellstartanleitung

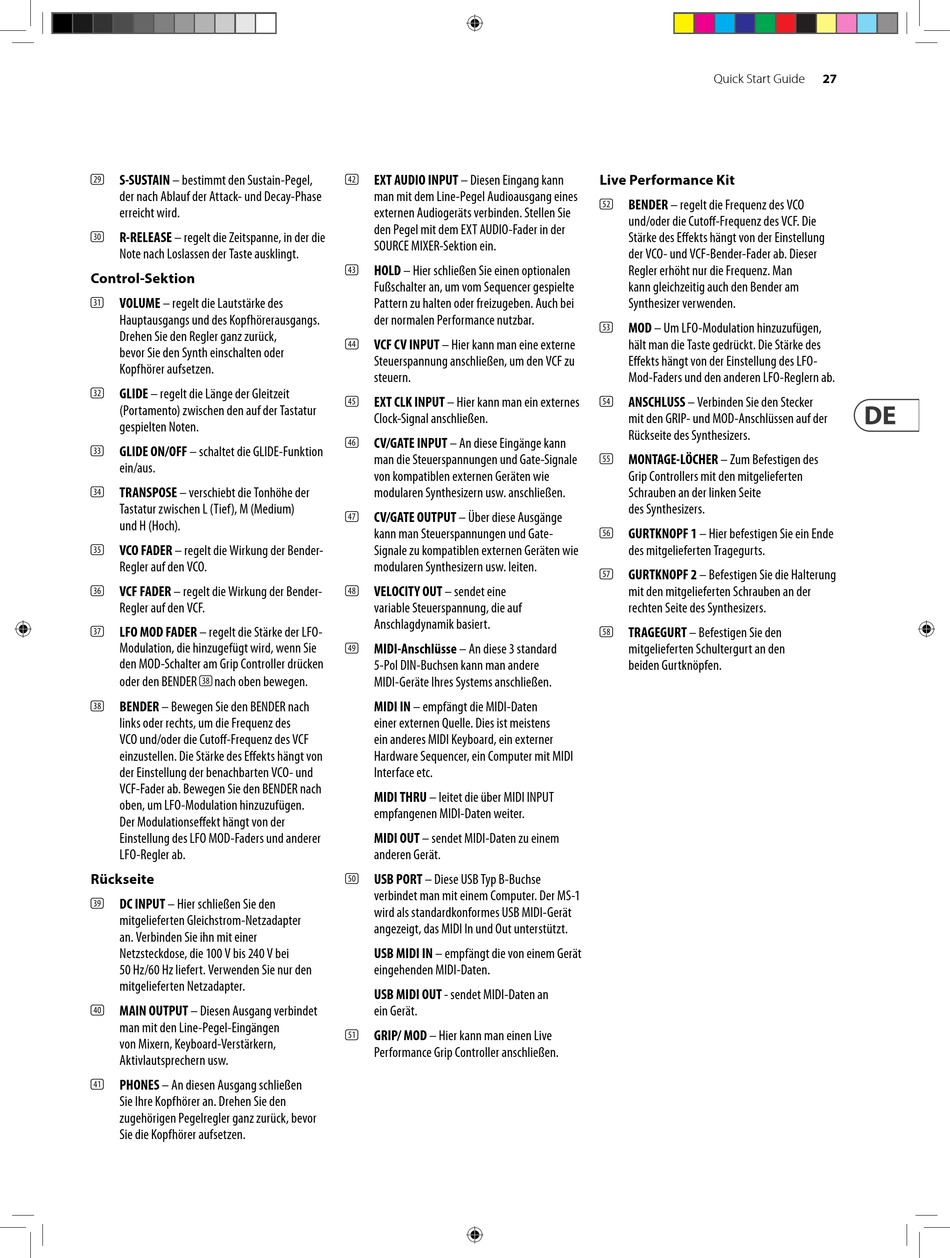

S-SUSTAIN – bestimmt den Sustain-Pegel,
(29)
der nach Ablauf der Attack- und Decay-Phase
erreicht wird.
R-RELEASE – regelt die Zeitspanne, in der die
(30)
Note nach Loslassen der Taste ausklingt.

Control-Sektion

VOLUME – regelt die Lautstärke des
(31)
Hauptausgangs und des Kopfhörerausgangs.
Drehen Sie den Regler ganz zurück,
bevor Sie den Synth einschalten oder
Kopfhörer aufsetzen.
GLIDE – regelt die Länge der Gleitzeit
(32)
(Portamento) zwischen den auf der Tastatur
gespielten Noten.
GLIDE ON/OFF – schaltet die GLIDE-Funktion
(33)
ein/aus.
TRANSPOSE – verschiebt die Tonhöhe der
(34)
Tastatur zwischen L (Tief), M (Medium)
und H (Hoch).
VCO FADER – regelt die Wirkung der Bender-
(35)
Regler auf den VCO.
VCF FADER – regelt die Wirkung der Bender-
(36)
Regler auf den VCF.
LFO MOD FADER – regelt die Stärke der LFO-
(37)
Modulation, die hinzugefügt wird, wenn Sie
den MOD-Schalter am Grip Controller drücken
oder den BENDER (38) nach oben bewegen.
BENDER – Bewegen Sie den BENDER nach
(38)
links oder rechts, um die Frequenz des
VCO und/oder die Cutoff-Frequenz des VCF
einzustellen. Die Stärke des Effekts hängt von
der Einstellung der benachbarten VCO- und
VCF-Fader ab. Bewegen Sie den BENDER nach
oben, um LFO-Modulation hinzuzufügen.
Der Modulationseffekt hängt von der
Einstellung des LFO MOD-Faders und anderer
LFO-Regler ab.
Rückseite
DC INPUT – Hier schließen Sie den
(39)
mitgelieferten Gleichstrom-Netzadapter
an. Verbinden Sie ihn mit einer
Netzsteckdose, die 100 V bis 240 V bei
50 Hz/60 Hz liefert. Verwenden Sie nur den
mitgelieferten Netzadapter.
MAIN OUTPUT – Diesen Ausgang verbindet
(40)
man mit den Line-Pegel-Eingängen
von Mixern, Keyboard-Verstärkern,
Aktivlautsprechern usw.
PHONES – An diesen Ausgang schließen
(41)
Sie Ihre Kopfhörer an. Drehen Sie den
zugehörigen Pegelregler ganz zurück, bevor
Sie die Kopfhörer aufsetzen.
EXT AUDIO INPUT – Diesen Eingang kann
(42)
man mit dem Line-Pegel Audioausgang eines
externen Audiogeräts verbinden. Stellen Sie
den Pegel mit dem EXT AUDIO-Fader in der
SOURCE MIXER-Sektion ein.
HOLD – Hier schließen Sie einen optionalen
(43)
Fußschalter an, um vom Sequencer gespielte
Pattern zu halten oder freizugeben. Auch bei
der normalen Performance nutzbar.
VCF CV INPUT – Hier kann man eine externe
(44)
Steuerspannung anschließen, um den VCF zu
steuern.
EXT CLK INPUT – Hier kann man ein externes
(45)
Clock-Signal anschließen.
CV/GATE INPUT – An diese Eingänge kann
(46)
man die Steuerspannungen und Gate-Signale
von kompatiblen externen Geräten wie
modularen Synthesizern usw. anschließen.
CV/GATE OUTPUT – Über diese Ausgänge
(47)
kann man Steuerspannungen und Gate-
Signale zu kompatiblen externen Geräten wie
modularen Synthesizern usw. leiten.
VELOCITY OUT – sendet eine
(48)
variable Steuerspannung, die auf
Anschlagdynamik basiert.
MIDI-Anschlüsse – An diese 3 standard
(49)
5-Pol DIN-Buchsen kann man andere
MIDI-Geräte Ihres Systems anschließen.
MIDI IN – empfängt die MIDI-Daten
einer externen Quelle. Dies ist meistens
ein anderes MIDI Keyboard, ein externer
Hardware Sequencer, ein Computer mit MIDI
Interface etc.
MIDI THRU – leitet die über MIDI INPUT
empfangenen MIDI-Daten weiter.
MIDI OUT – sendet MIDI-Daten zu einem
anderen Gerät.
USB PORT – Diese USB Typ B-Buchse
(50)
verbindet man mit einem Computer. Der MS-1
wird als standardkonformes USB MIDI-Gerät
angezeigt, das MIDI In und Out unterstützt.
USB MIDI IN – empfängt die von einem Gerät
eingehenden MIDI-Daten.
USB MIDI OUT - sendet MIDI-Daten an
ein Gerät.
GRIP/ MOD – Hier kann man einen Live
(51)
Performance Grip Controller anschließen.
Quick Start Guide
Live Performance Kit
BENDER – regelt die Frequenz des VCO
(52)
und/oder die Cutoff-Frequenz des VCF. Die
Stärke des Effekts hängt von der Einstellung
der VCO- und VCF-Bender-Fader ab. Dieser
Regler erhöht nur die Frequenz. Man
kann gleichzeitig auch den Bender am
Synthesizer verwenden.
MOD – Um LFO-Modulation hinzuzufügen,
(53)
hält man die Taste gedrückt. Die Stärke des
Effekts hängt von der Einstellung des LFO-
Mod-Faders und den anderen LFO-Reglern ab.
ANSCHLUSS – Verbinden Sie den Stecker
(54)
mit den GRIP- und MOD-Anschlüssen auf der
Rückseite des Synthesizers.
MONTAGE-LÖCHER – Zum Befestigen des
(55)
Grip Controllers mit den mitgelieferten
Schrauben an der linken Seite
des Synthesizers.
GURTKNOPF 1 – Hier befestigen Sie ein Ende
(56)
des mitgelieferten Tragegurts.
GURTKNOPF 2 – Befestigen Sie die Halterung
(57)
mit den mitgelieferten Schrauben an der
rechten Seite des Synthesizers.
TRAGEGURT – Befestigen Sie den
(58)
mitgelieferten Schultergurt an den
beiden Gurtknöpfen.
