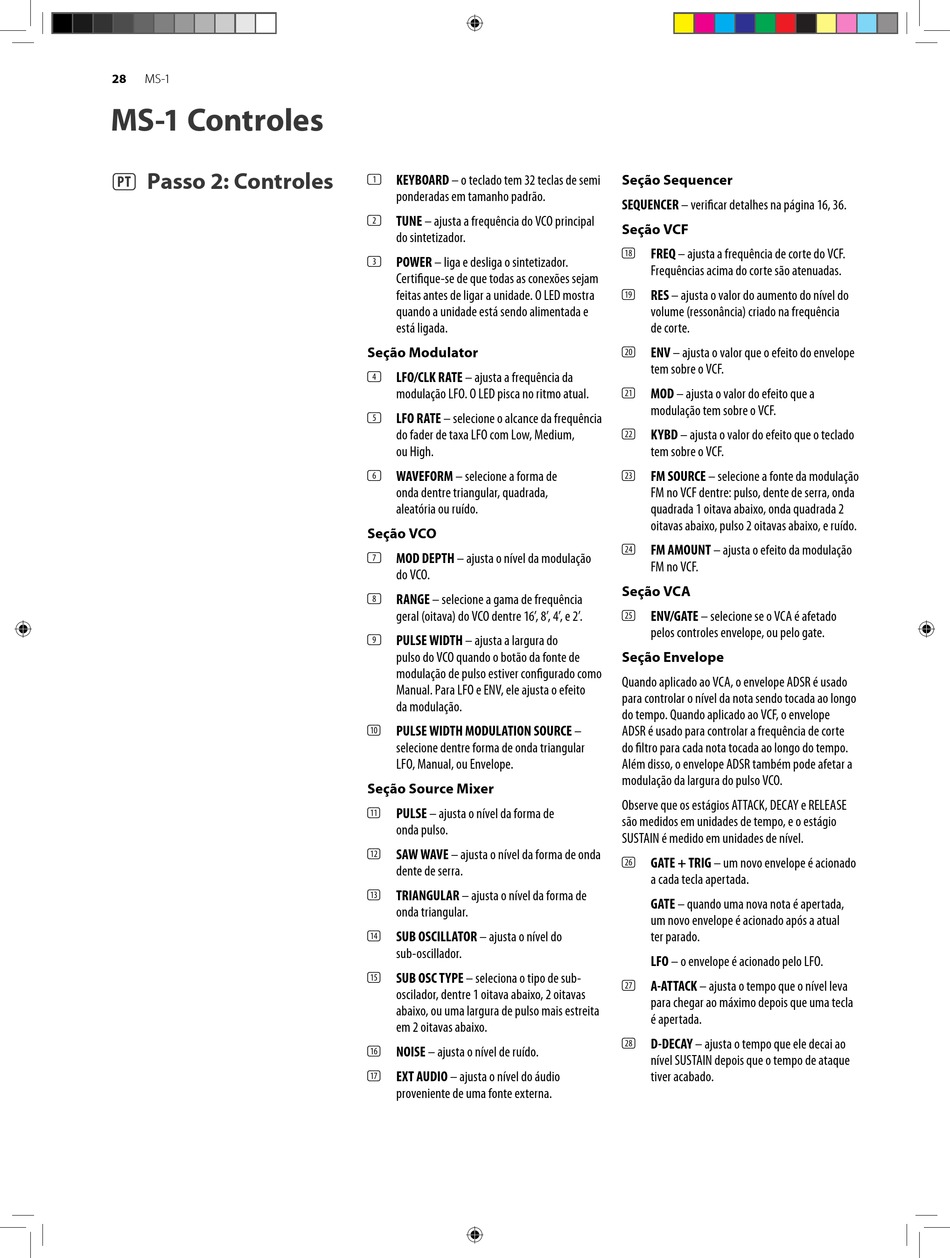

Behringer MS-1 Schnellstartanleitung Seite 28

28
MS-1
MS-1 Controles
(PT) Passo 2: Controles
(1) KEYBOARD – o teclado tem 32 teclas de semi
ponderadas em tamanho padrão.
(2) TUNE – ajusta a frequência do VCO principal
do sintetizador.
(3) POWER – liga e desliga o sintetizador.
Certifique-se de que todas as conexões sejam
feitas antes de ligar a unidade. O LED mostra
quando a unidade está sendo alimentada e
está ligada.
Seção Modulator
(4) LFO/CLK RATE – ajusta a frequência da
modulação LFO. O LED pisca no ritmo atual.
(5) LFO RATE – selecione o alcance da frequência
do fader de taxa LFO com Low, Medium,
ou High.
(6) WAVEFORM – selecione a forma de
onda dentre triangular, quadrada,
aleatória ou ruído.
Seção VCO
(7) MOD DEPTH – ajusta o nível da modulação
do VCO.
(8) RANGE – selecione a gama de frequência
geral (oitava) do VCO dentre 16', 8', 4', e 2'.
(9) PULSE WIDTH – ajusta a largura do
pulso do VCO quando o botão da fonte de
modulação de pulso estiver configurado como
Manual. Para LFO e ENV, ele ajusta o efeito
da modulação.
PULSE WIDTH MODULATION SOURCE –
(10)
selecione dentre forma de onda triangular
LFO, Manual, ou Envelope.
Seção Source Mixer
PULSE – ajusta o nível da forma de
(11)
onda pulso.
SAW WAVE – ajusta o nível da forma de onda
(12)
dente de serra.
TRIANGULAR – ajusta o nível da forma de
(13)
onda triangular.
SUB OSCILLATOR – ajusta o nível do
(14)
sub-oscillador.
SUB OSC TYPE – seleciona o tipo de sub-
(15)
oscilador, dentre 1 oitava abaixo, 2 oitavas
abaixo, ou uma largura de pulso mais estreita
em 2 oitavas abaixo.
NOISE – ajusta o nível de ruído.
(16)
EXT AUDIO – ajusta o nível do áudio
(17)
proveniente de uma fonte externa.
Seção Sequencer
SEQUENCER – verificar detalhes na página 16, 36.
Seção VCF
FREQ – ajusta a frequência de corte do VCF.
(18)
Frequências acima do corte são atenuadas.
RES – ajusta o valor do aumento do nível do
(19)
volume (ressonância) criado na frequência
de corte.
ENV – ajusta o valor que o efeito do envelope
(20)
tem sobre o VCF.
MOD – ajusta o valor do efeito que a
(21)
modulação tem sobre o VCF.
KYBD – ajusta o valor do efeito que o teclado
(22)
tem sobre o VCF.
FM SOURCE – selecione a fonte da modulação
(23)
FM no VCF dentre: pulso, dente de serra, onda
quadrada 1 oitava abaixo, onda quadrada 2
oitavas abaixo, pulso 2 oitavas abaixo, e ruído.
FM AMOUNT – ajusta o efeito da modulação
(24)
FM no VCF.
Seção VCA
ENV/GATE – selecione se o VCA é afetado
(25)
pelos controles envelope, ou pelo gate.
Seção Envelope
Quando aplicado ao VCA, o envelope ADSR é usado
para controlar o nível da nota sendo tocada ao longo
do tempo. Quando aplicado ao VCF, o envelope
ADSR é usado para controlar a frequência de corte
do filtro para cada nota tocada ao longo do tempo.
Além disso, o envelope ADSR também pode afetar a
modulação da largura do pulso VCO.
Observe que os estágios ATTACK, DECAY e RELEASE
são medidos em unidades de tempo, e o estágio
SUSTAIN é medido em unidades de nível.
GATE + TRIG – um novo envelope é acionado
(26)
a cada tecla apertada.
GATE – quando uma nova nota é apertada,
um novo envelope é acionado após a atual
ter parado.
LFO – o envelope é acionado pelo LFO.
A-ATTACK – ajusta o tempo que o nível leva
(27)
para chegar ao máximo depois que uma tecla
é apertada.
D-DECAY – ajusta o tempo que ele decai ao
(28)
nível SUSTAIN depois que o tempo de ataque
tiver acabado.
