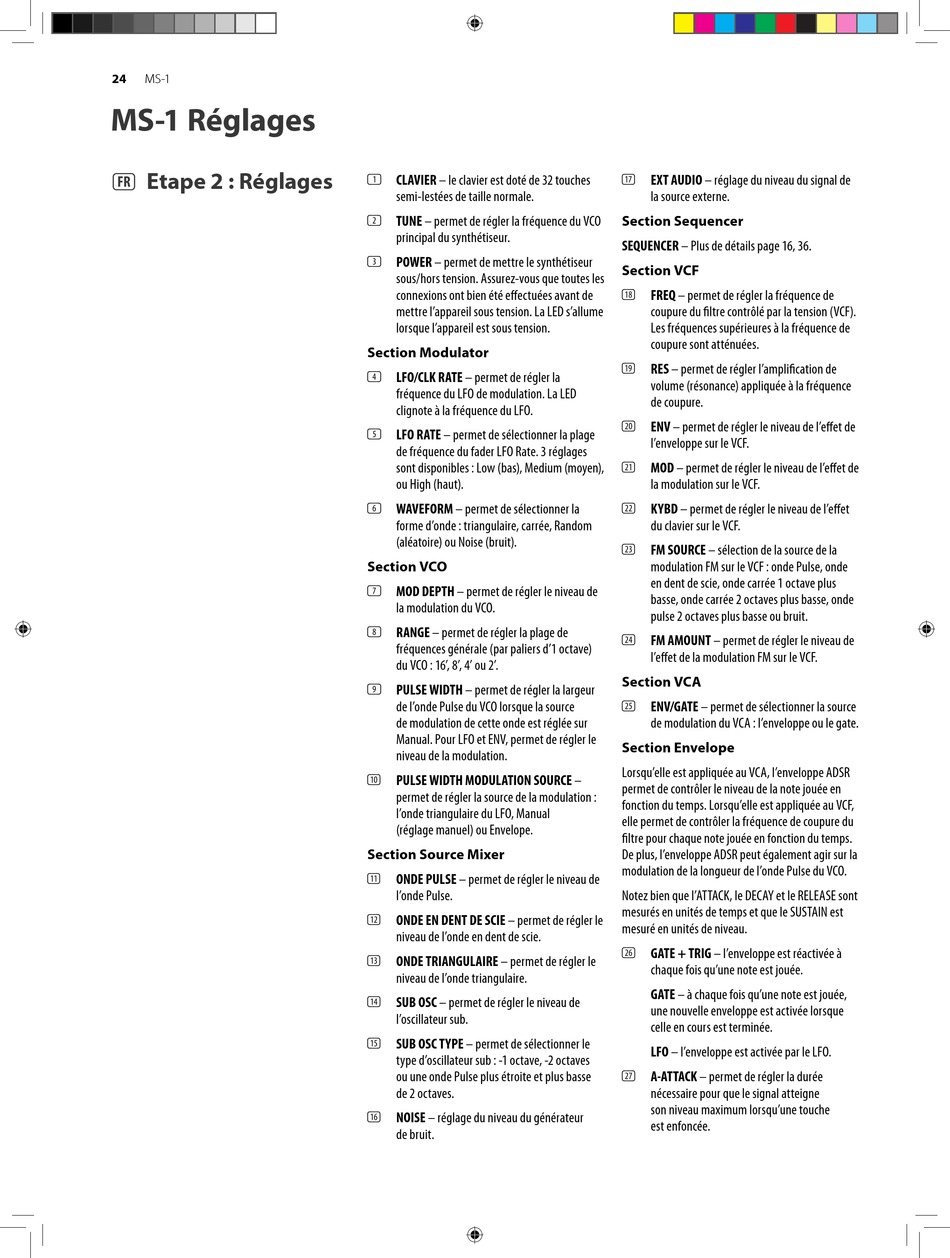

Behringer MS-1 Schnellstartanleitung Seite 24

24
MS-1
MS-1 Réglages
(FR) Etape 2 : Réglages
(1) CLAVIER – le clavier est doté de 32 touches
semi-lestées de taille normale.
(2) TUNE – permet de régler la fréquence du VCO
principal du synthétiseur.
(3) POWER – permet de mettre le synthétiseur
sous/hors tension. Assurez-vous que toutes les
connexions ont bien été effectuées avant de
mettre l'appareil sous tension. La LED s'allume
lorsque l'appareil est sous tension.
Section Modulator
(4) LFO/CLK RATE – permet de régler la
fréquence du LFO de modulation. La LED
clignote à la fréquence du LFO.
(5) LFO RATE – permet de sélectionner la plage
de fréquence du fader LFO Rate. 3 réglages
sont disponibles : Low (bas), Medium (moyen),
ou High (haut).
(6) WAVEFORM – permet de sélectionner la
forme d'onde : triangulaire, carrée, Random
(aléatoire) ou Noise (bruit).
Section VCO
(7) MOD DEPTH – permet de régler le niveau de
la modulation du VCO.
(8) RANGE – permet de régler la plage de
fréquences générale (par paliers d'1 octave)
du VCO : 16', 8', 4' ou 2'.
(9) PULSE WIDTH – permet de régler la largeur
de l'onde Pulse du VCO lorsque la source
de modulation de cette onde est réglée sur
Manual. Pour LFO et ENV, permet de régler le
niveau de la modulation.
PULSE WIDTH MODULATION SOURCE –
(10)
permet de régler la source de la modulation :
l'onde triangulaire du LFO, Manual
(réglage manuel) ou Envelope.
Section Source Mixer
ONDE PULSE – permet de régler le niveau de
(11)
l'onde Pulse.
ONDE EN DENT DE SCIE – permet de régler le
(12)
niveau de l'onde en dent de scie.
ONDE TRIANGULAIRE – permet de régler le
(13)
niveau de l'onde triangulaire.
SUB OSC – permet de régler le niveau de
(14)
l'oscillateur sub.
SUB OSC TYPE – permet de sélectionner le
(15)
type d'oscillateur sub : -1 octave, -2 octaves
ou une onde Pulse plus étroite et plus basse
de 2 octaves.
NOISE – réglage du niveau du générateur
(16)
de bruit.
EXT AUDIO – réglage du niveau du signal de
(17)
la source externe.
Section Sequencer
SEQUENCER – Plus de détails page 16, 36.
Section VCF
FREQ – permet de régler la fréquence de
(18)
coupure du filtre contrôlé par la tension (VCF).
Les fréquences supérieures à la fréquence de
coupure sont atténuées.
RES – permet de régler l'amplification de
(19)
volume (résonance) appliquée à la fréquence
de coupure.
ENV – permet de régler le niveau de l'effet de
(20)
l'enveloppe sur le VCF.
MOD – permet de régler le niveau de l'effet de
(21)
la modulation sur le VCF.
KYBD – permet de régler le niveau de l'effet
(22)
du clavier sur le VCF.
FM SOURCE – sélection de la source de la
(23)
modulation FM sur le VCF : onde Pulse, onde
en dent de scie, onde carrée 1 octave plus
basse, onde carrée 2 octaves plus basse, onde
pulse 2 octaves plus basse ou bruit.
FM AMOUNT – permet de régler le niveau de
(24)
l'effet de la modulation FM sur le VCF.
Section VCA
ENV/GATE – permet de sélectionner la source
(25)
de modulation du VCA : l'enveloppe ou le gate.
Section Envelope
Lorsqu'elle est appliquée au VCA, l'enveloppe ADSR
permet de contrôler le niveau de la note jouée en
fonction du temps. Lorsqu'elle est appliquée au VCF,
elle permet de contrôler la fréquence de coupure du
filtre pour chaque note jouée en fonction du temps.
De plus, l'enveloppe ADSR peut également agir sur la
modulation de la longueur de l'onde Pulse du VCO.
Notez bien que l'ATTACK, le DECAY et le RELEASE sont
mesurés en unités de temps et que le SUSTAIN est
mesuré en unités de niveau.
GATE + TRIG – l'enveloppe est réactivée à
(26)
chaque fois qu'une note est jouée.
GATE – à chaque fois qu'une note est jouée,
une nouvelle enveloppe est activée lorsque
celle en cours est terminée.
LFO – l'enveloppe est activée par le LFO.
A-ATTACK – permet de régler la durée
(27)
nécessaire pour que le signal atteigne
son niveau maximum lorsqu'une touche
est enfoncée.
