Anschlussbeschreibung - ESX VISION ANDROID Serie Einbauanleitung

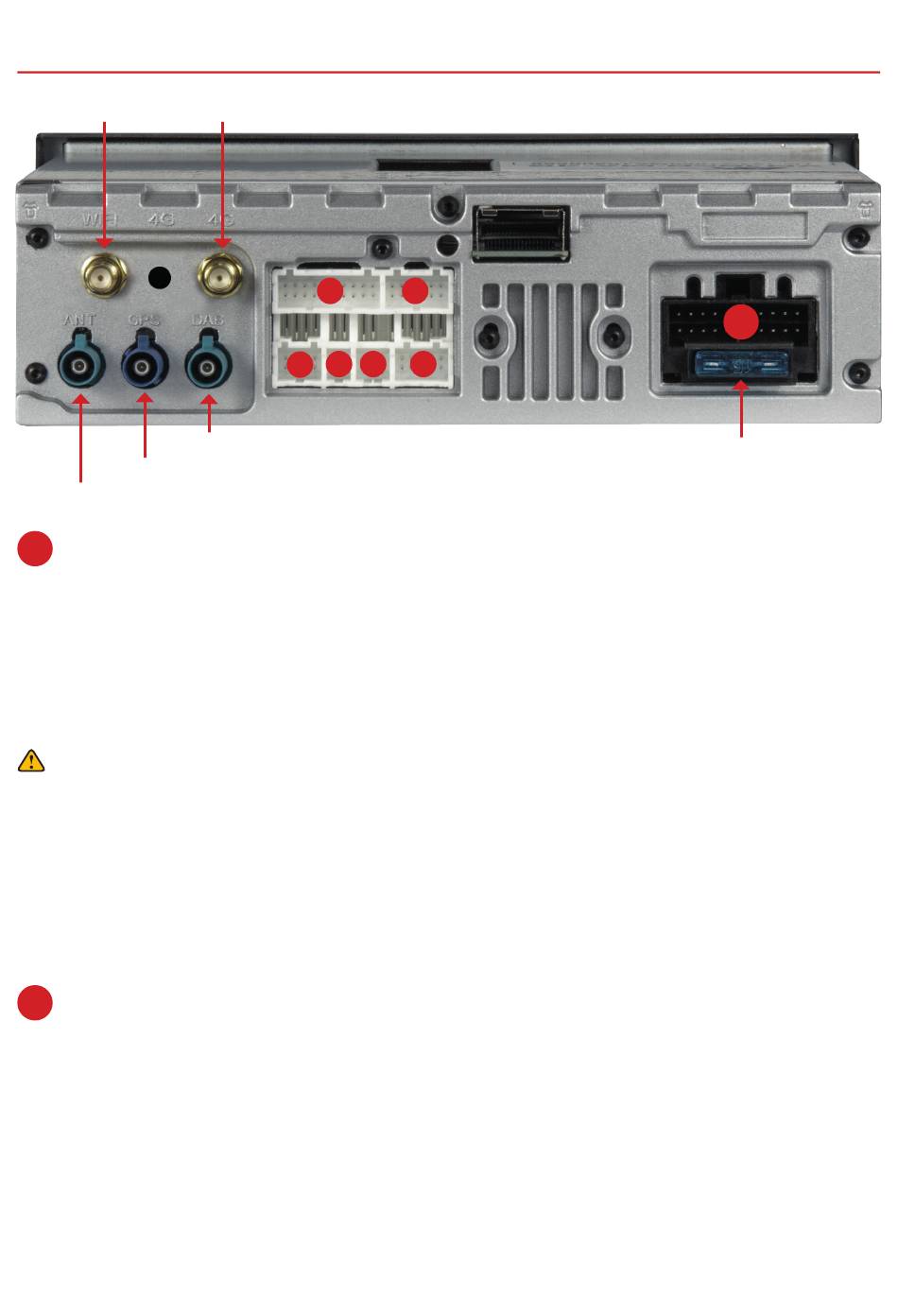

ANSCHLUSSBESCHREIBUNG

WLAN-Antenne
GPS-Antenne
Radio-Antenne des Fahrzeugs bzw. Antennenadapter
A
ISO System-Kabelsatz
Kabel braun (BRAKE):
Kabel rosa (BACK):
Kabel orange/grau (KEY1):
Kabel braun/schwarz (KEY2):
Kabel schwarz (GND):
Kabel blau (AMP CONT):
WICHTIGER HINWEIS:
Das Handbremssignal muss an das Kabel BRAKE angeschlossen werden. Das Signal muss
bei angezogener Handbremse auf Masse liegen. Gemäß den gesetzlichen Bestimmungen
darf das Gerät eine DVD bzw. Videowiedergabe auf dem Hauptbildschirm nur bei angezoge-
ner Handbremse wiedergeben. Das Anschlusskabel darf deshalb nicht dauerhaft auf Masse
angeschlossen werden.
B
AV-Kabelsatz 1 (20-poliger Stecker, weiß)
Cinch weiß (FL-OUT):
Cinch rot (FR-OUT):
Cinch weiß (RL-OUT):
Cinch rot (RR-OUT):
Cinch türkis (SUB-OUT):
Cinch gelb (CVBS-OUT1):
Cinch gelb (CVBS-OUT2):
Cinch weiß (AUX-L):
Cinch rot (AUX-R):
Cinch gelb (AUX-V):
6
4G/LTE-Antenne
B
C D
DAB-Antenne
Anschluss für Handbremssignal (Masse)
Anschluss für Rückwärtsgangsignal (+12V)
Anschluss für analoge Lenkradfernbedienung (links)
Anschluss für analoge Lenkradfernbedienung (rechts)
Masseanschluss für externe Geräte wie Kameras
Einschaltsignal für externe Audioverstärker (+12V)
Audioausgang Front/Links
Audioausgang Front/Rechts
Audioausgang Hinten/Links
Audioausgang Hinten/Rechts
Audioausgang Subwoofer
Videoausgang für externen Monitor 1
Videoausgang für externen Monitor 2
AUX-Audioausgang Links
AUX-Audioausgang Rechts
AUX-Videoeingang
G
E F
A
System-Anschluss
mit Gerätesicherung
