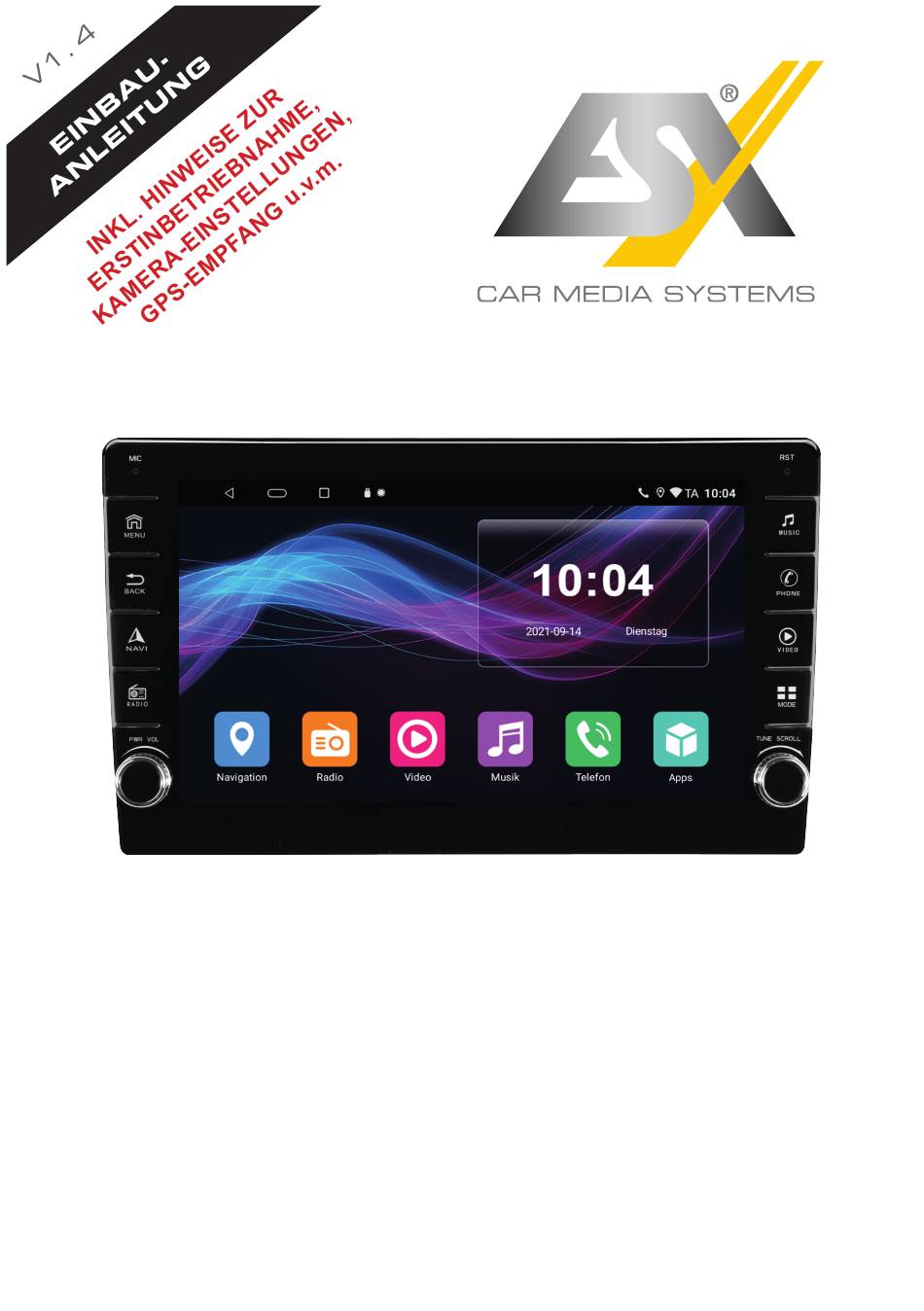

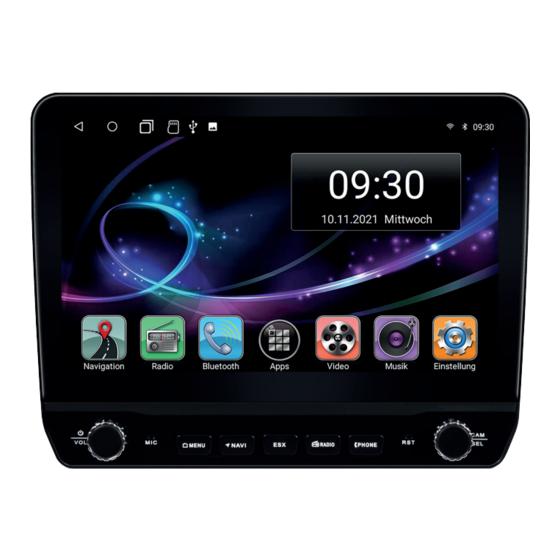

- Seite 1 VN930 SMART NAVICEIVER MOBILE INTERNET VIA Wi-Fi V I S I O N A N D R O I D S E R I E S ™...
-
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grund- sätzlich mit Vorsicht. •... -
Seite 4: Einbauhinweise
Verlegen Sie die beliegenden Kabelsätze und Antennen im Fahrzeug. Beachten Sie dazu die Hinweise auf der nächsten Seite. Schließen Sie danach alle Kabelsätze, Antennen und Dongles wie auf Seite 6 beschrieben am ESX Hauptgerät an. Danach stecken Sie noch den Kabelstecker aus dem Radioschacht des Fahrzeugs am ESX Hauptgerät bzw. -
Seite 5: Lieferumfang
LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Hauptgerät System-Kabelsatz mit ISO Anschluss (18-poliger Stecker) AV-Kabelsatz (20-poliger Stecker) USB-Anschluss 1 (6-poliger Stecker) USB-Anschluss 2 (4-poliger Stecker) Kamera-Kabelsatz (10-poliger Stecker) GPS-Antenne DAB-Antenne FM-Antennen-Adapter mit Phantomspeisung Externes Mikrofon mit Halterung... -
Seite 6: Einbauhinweise Allgemein
EINBAUHINWEISE ALLGEMEIN GPS-Antenne Entfernen Sie die Fo- Die GPS-Antenne sollte waagerecht auf das Armaturenbrett mit der lie an der Unterseite Klebeseite nach unten geklebt werden. Bei einer metallbedampften der GPS-Antenne Scheibe ist kein Empfang möglich. Wählen Sie eine ebene Stelle mit freier Sicht auf den Himmel. - Seite 7 auübersicht einem geigneten Reinigungstuch. enne sollte aus Sicherheitsgründen auf der Beifahrerseite rt werden. EINBAUHINWEISE ALLGEMEIN Verstärkereinheit DAB-Antenne In neueren Fahrzeugen kann meist die originale Fahrzeugantenne sowohl für den analogen als auch den digitalen Radioempfang genutzt werden. Die beiliegende DAB-Scheibenan- Naviceiver/Radio –...
-
Seite 8: Anschlussbeschreibung
ANSCHLUSSBESCHREIBUNG Gerätesicherung 10A Im Falle eines Defekts nur gegen eine gleichwertige tauschen System-Kabelsatz (18-poliger Stecker, schwarz) Kabel braun (BRCK): Anschluss für Rückwärtsgangsignal (+12V) Kabel orange (KEY1): Anschluss für analoge Lenkradfernbedienung (links) Kabel blau/weiß (KEY2): Anschluss für analoge Lenkradfernbedienung (rechts) Kabel schwarz (GND)*: Masseanschluss für externe Geräte wie Kameras AV-Kabelsatz 1 (20-poliger Stecker, weiß) Cinch weiß... - Seite 9 ANSCHLUSSBESCHREIBUNG Kamera-Kabelsatz für Rückfahrkamera (10-poliger Stecker, weiß) Cinch gelb (R-CAM): Videoeingang für Rückfahrkamera Kabel braun (BRAKE): Anschluss für Handbremssignal (Masse) Kabel pink (CAM-12V): Stromversorgung für Kameras (nur aktiv im Rückwärtsgang) Beachten Sie zum Anschließen von Kameras die Hinweise ab Seite 10. WICHTIGER HINWEIS: Das Handbremssignal muss an das Kabel BRAKE angeschlossen werden und bei ange- zogener Handbremse auf Masse liegen.
-
Seite 10: Kameraeinstellung
KAMERA-EINSTELLUNG Sollten Sie Rückfahr- oder Frontkamera mit dem ESX Naviceiver betreiben, müssen eventuell die entsprechenden Kamera-Einstellungen vorgenommen werden. Ab Werk ist der ESX Naviceiver für alle ESX Standard-Kameras (CVBS-PAL) voreingestellt. Gehen Sie dazu wie folgt vor: Öffnen Sie im App-Menü die App Kfz- Tippen Sie erneut auf Entwickleroptionen. - Seite 11 Hinweise zur Stromversorgung der angeschlossenen Kamera(s): • Sollte die Rückfahrkamera (R-CAM 10-poliger Stecker) über die Stromversorgung CAM-12V am ESX Naviceiver angeschlossen sein, wird diese ausschließlich über den Rückwärtsgang aktiviert. • Soll jedoch die Rückfahrkamera auch während der Vorwärtsfahrt aktivierbar sein, z.B.
