Anschlussbeschreibung - ESX VISION ANDROID Serie Einbauanleitung

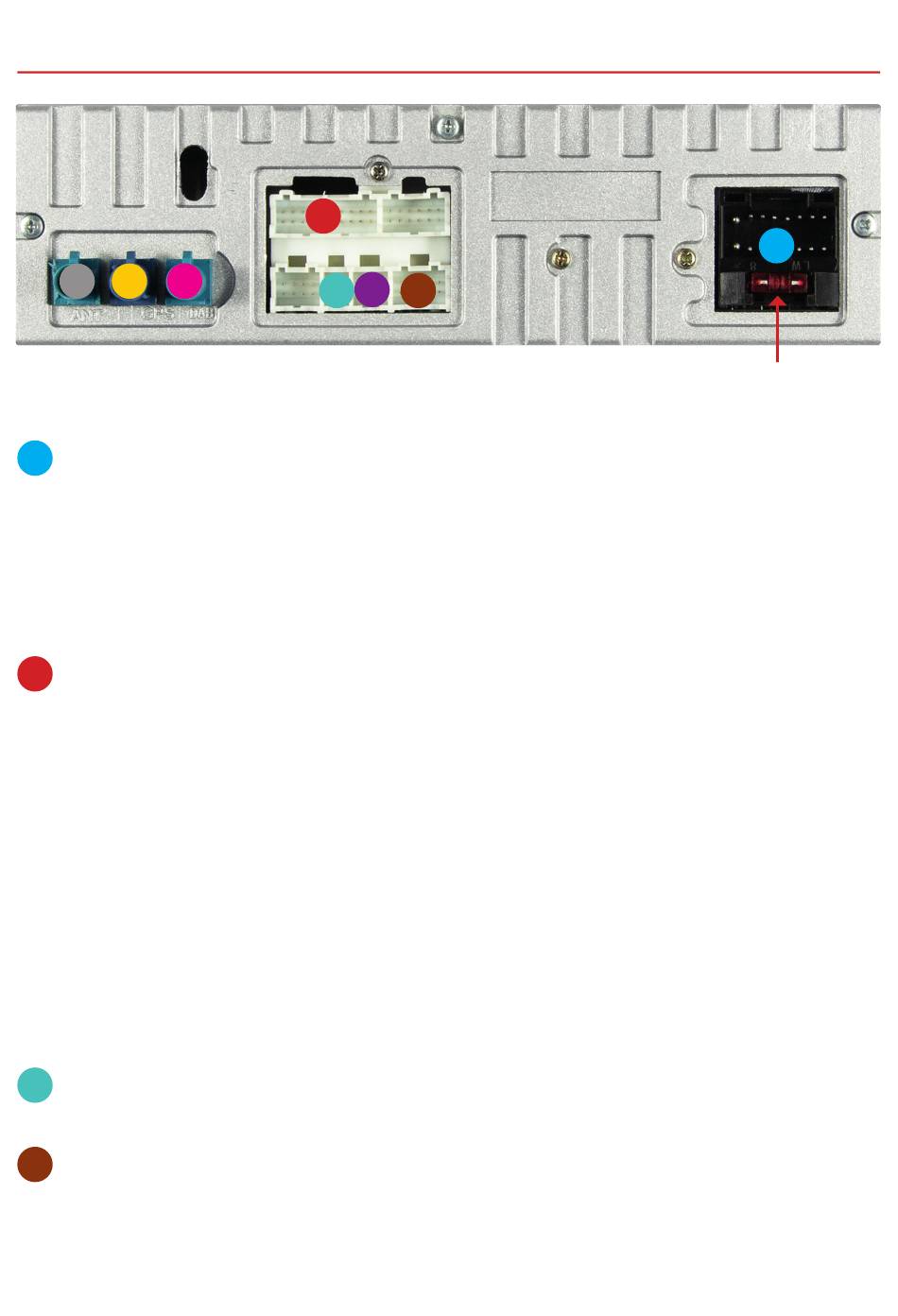

ANSCHLUSSBESCHREIBUNG

G E F
S
System-Kabelsatz (18-poliger Stecker, schwarz)
Kabel braun (BRCK):
Kabel orange (KEY1):
Kabel blau/weiß (KEY2):
Kabel schwarz (GND)*:
A
AV-Kabelsatz 1 (20-poliger Stecker, weiß)
Cinch weiß (AUX OUT L):
Cinch rot (AUX OUT R):
Cinch grün (SUB):
Cinch rot (AUX IN R):
Cinch weiß (AUX IN L):
Kabel schwarz (AMP CONT):
Cinch gelb (VIDEO-OUT):
Cinch gelb (CVBS-IN):
Cinch gelb (F-CAM):
Buchse schwarz (MIC):
C
USB-Anschluss für Media Connect Smartphone-Anbindung (6-poliger Stecker)
USB-Anschluss 2 für USB-Speichermedien (4-poliger Stecker)
D
8
A
B
C D
Anschluss für Rückwärtsgangsignal (+12V)
Anschluss für analoge Lenkradfernbedienung (links)
Anschluss für analoge Lenkradfernbedienung (rechts)
Masseanschluss für externe Geräte wie Kameras
Audio-Vorverstärkerausgang Links
Audio-Vorverstärkerausgang Rechts
Audio-Vorverstärkerausgang Subwoofer
Audioeingang AUX/Rechts
Audioeingang AUX/Links
Steuerleitung für externe Verstärker (+12V)
Videoausgang für externen Monitor 1
Videoeingang für ein externe Signalquelle
Videoeingang für ein Zusatzkamera/Frontkamera
Anschluss für externes Mikrofon
S
Gerätesicherung 10A
Im Falle eines Defekts nur gegen
eine gleichwertige tauschen
