Micro Sd Einschub Für Navigationssoftware - ESX VISION ANDROID Serie Einbauanleitung

ANSCHLUSSBESCHREIBUNG
C Eingang für die USB-Anschlüsse (8-poliger Stecker, weiß)
Beachten Sie dazu die Hinweise ab Seite 9.
D Dieser Anschluss ist ohne Funktion
E
Anschluss für 4G/LTE-Dongle (6-poliger Stecker, weiß)
Beachten Sie dazu die Hinweise ab Seite 14.
F
AV-Kabelsatz 2 (10-poliger Stecker, weiß)
Cinch gelb (F-CAM):
Cinch gelb (R-CAM):
Cinch gelb (S-CAM):
Buchse schwarz (MIC):
Kabel rot (C-POW):
G
Dieser Anschluss ist ohne Funktion
HINWEIS:
Mehr Infos zur Erstinbetriebnahme von Kameras finden Sie ab Seite 16.

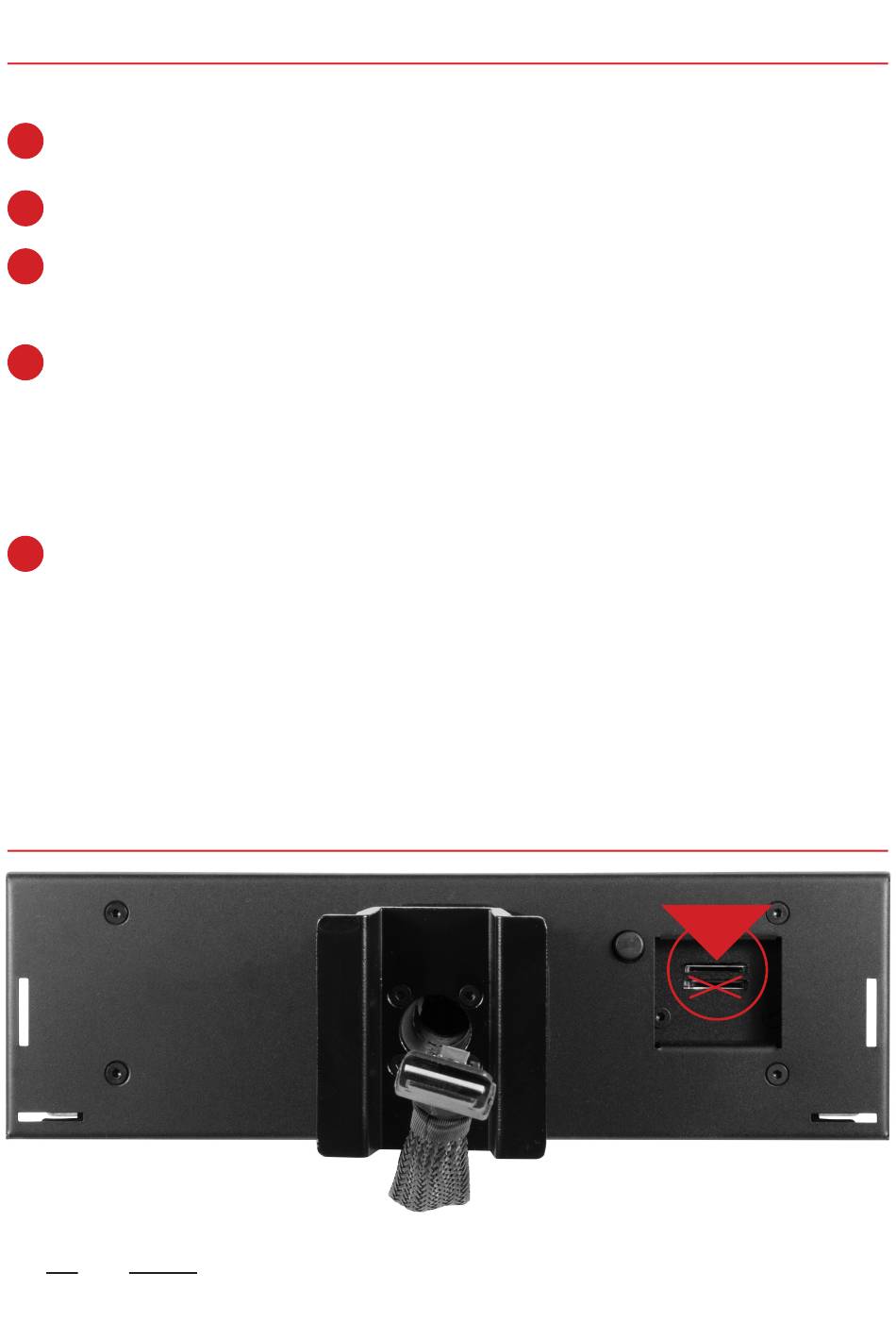

MICRO SD EINSCHUB FÜR NAVIGATIONSSOFTWARE
Hier können Sie die MicroSD-Karte der Navigationssoftware einschieben. Bitte verwenden
Sie nur den oberen MicroSD-Kartenslot. Der untere MicroSD-Kartenslot ist nur für Medien
geeignet.
Videoeingang für Frontkamera
Videoeingang für Rückfahrkamera
Videoeingang für Front- oder Zusatzkamera
Anschluss für optionales Mikrofon
+12V Stromanschluss für Kameras
7
