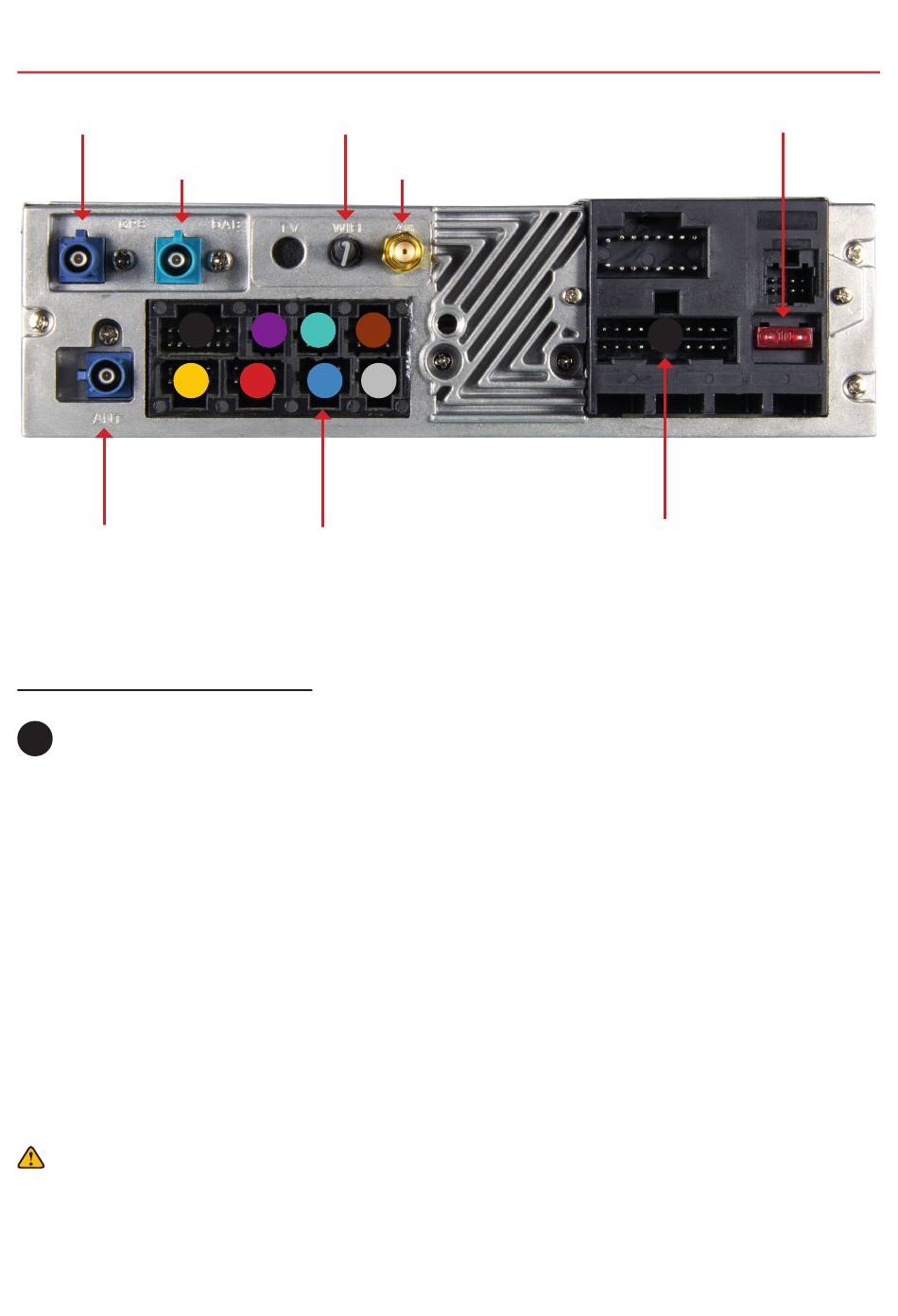

ANSCHLUSSBESCHREIBUNG

GPS-Antenne
DAB-Antenne
E
Radio-Antenne
Belegung System-Anschluss
S
System-Kabelsatz (20-poliger Stecker, schwarz)
Kabel braun (BRAKE):
Kabel rosa (REVERSE):
Kabel weiß (KEY1):
Kabel weiß/schwarz (KEY2):
Kabel braun/schw. (CAN-RXD):
Kabel schwarz (GND):
Kabel orange (AMP CONT)*: Einschaltsignal für externe Audioverstärker (+12V)
* muss im Naviceiver in der App „DSP" unter „EXT AMP" aktiviert werden
WICHTIGER HINWEIS:
Das Handbremssignal muss an das Kabel BRAKE angeschlossen werden und bei angezogener Hand-
bremse auf Masse liegen. Gemäß den gesetzlichen Bestimmungen darf das Gerät ein Videosignal auf
dem Hauptbildschirm nur bei angezogener Handbremse wiedergeben. Das Anschlusskabel darf des-
halb nicht dauerhaft auf Masse angeschlossen werden. Während der Fahrt wird dann der Bildschirm
dunkel geschaltet.
6
WiFi-Antenne
A
B
C
F
G
AV-Anschlüsse für
Kabelsätze
4G/LTE-Antenne
D
H
Anschluss für Handbremssignal (Masse)
Anschluss für Rückwärtsgangsignal (+12V)
Anschluss für analoge Lenkradfernbedienung (links)
Anschluss für analoge Lenkradfernbedienung (rechts)
Derzeit nicht belegt
Masseanschluss für die Lenkradfernbedienung
Gerätesicherung 10A
S
20-poliger
System-Anschluss
