EINBAUHINWEISE

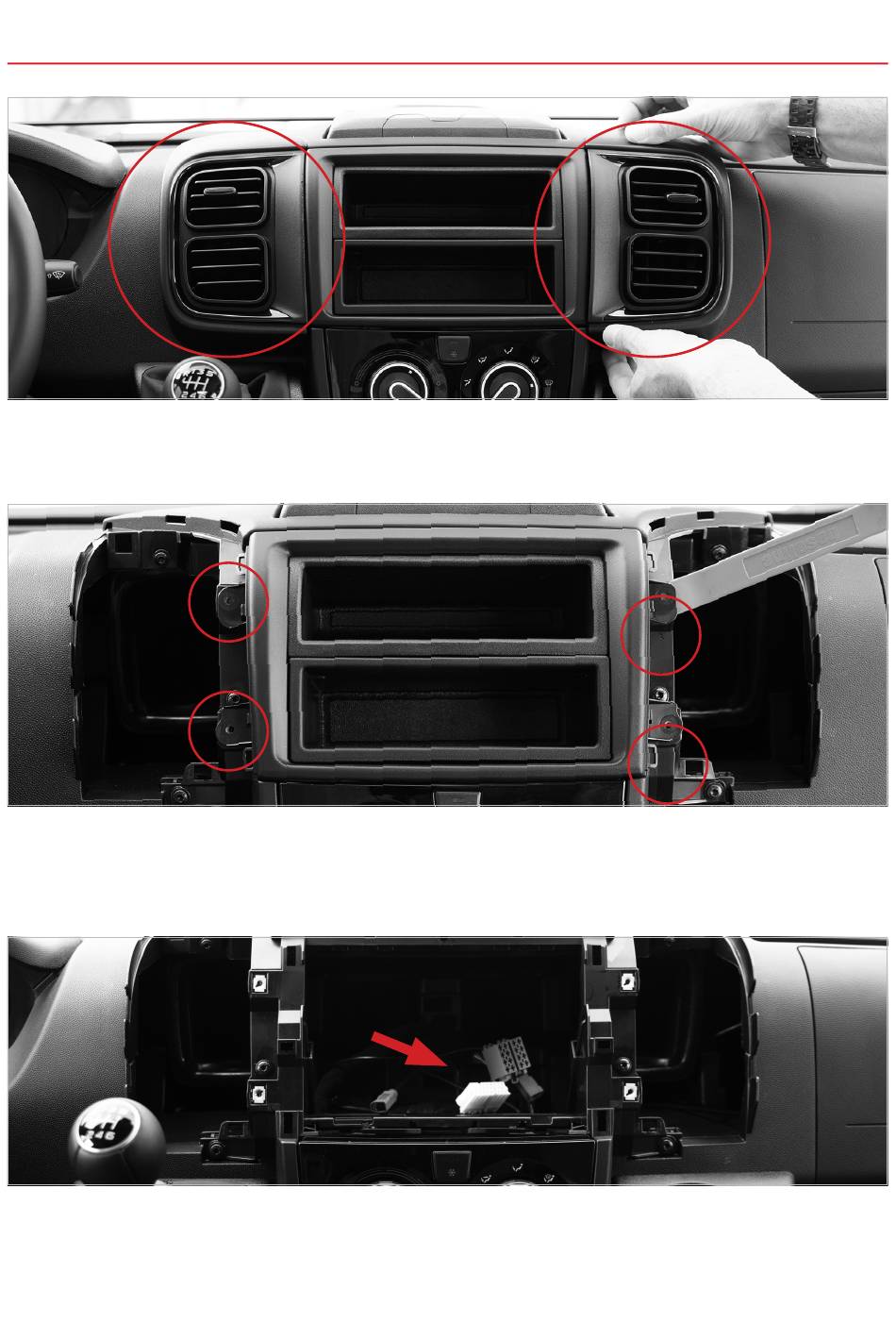

Demontage der Lüftungseinheiten
Entfernen Sie zuerst beide Lüftungseinheiten vorsichtig aus dem Armaturenbrett und legen
diese beiseite. Diese sind nur eingeclipst und können leicht im Innern gelockert werden.
Demontage des originalen Radiorahmens
Nachdem Sie die vier oben markierten Schrauben gelöst haben, hebeln Sie den originalen
Einbaurahmen heraus. Dieser wird nicht mehr benötigt. Die vier gelösten Schrauben legen
Sie bitte für später beiseite.

Anschluss

Installieren Sie als nächstes sämtliches Zubehör wie DAB-, GPS- oder LTE/4G-Antennen im
Fahrzeug. Führen Sie alle Anschlusskabel durch den Radioschacht heraus und schließen
alle erforderlichen Kabel und Anschlussstecker hinten am Hauptgerät an.
