Anschlussbeschreibung - ESX VISION ANDROID Serie Einbauanleitung

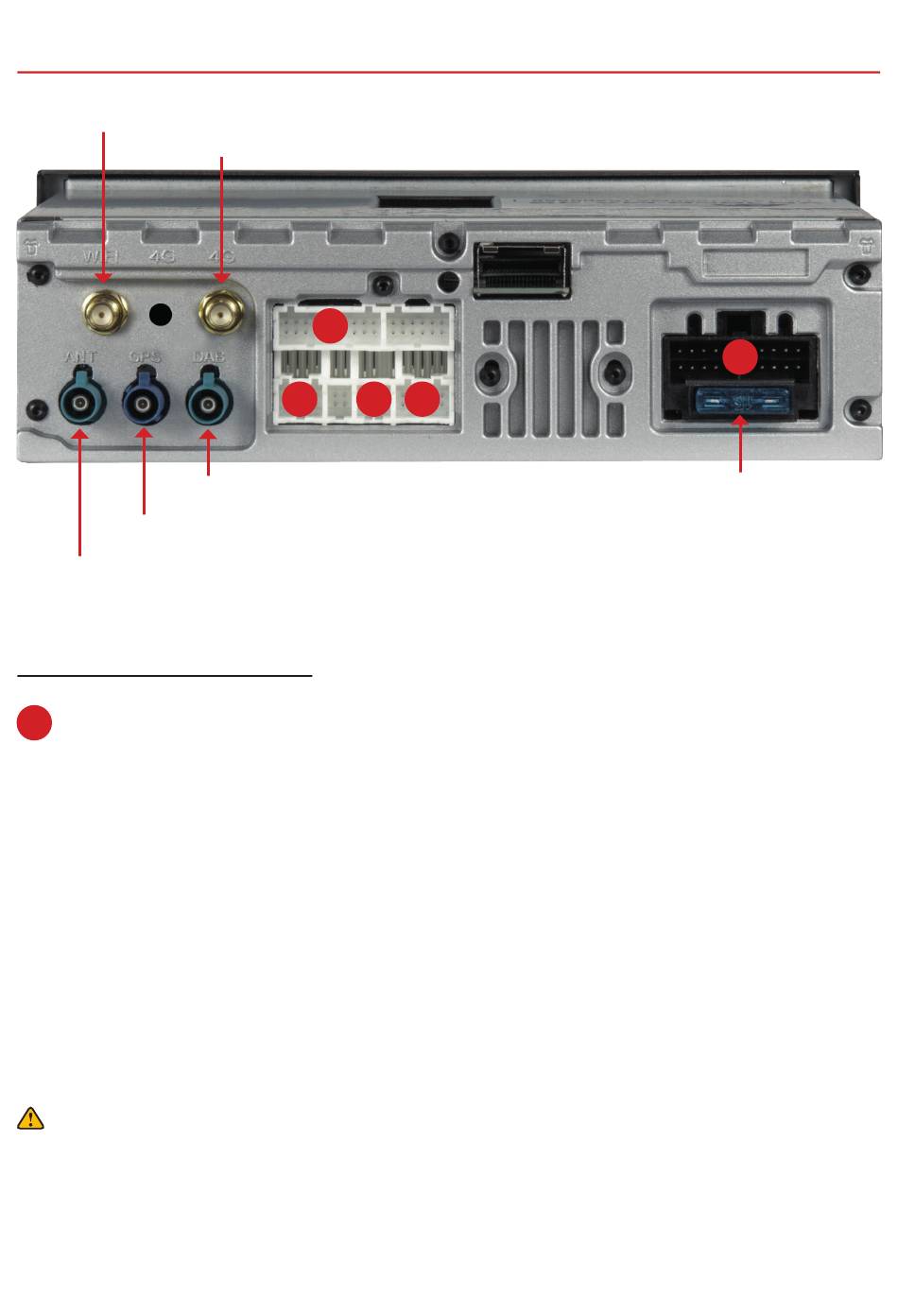

ANSCHLUSSBESCHREIBUNG

WLAN-Antenne
GPS-Antenne
Radio-Antenne
des Fahrzeugs
Belegung System-Anschluss
A
ISO System-Kabelsatz
Kabel braun (BRAKE):
Kabel rosa (BACK):
Kabel orange/grau (KEY1):
Kabel braun/schwarz (KEY2):
Kabel schwarz (GND):
Kabel blau (AMP CONT):
WICHTIGER HINWEIS:
Das Handbremssignal muss an das beiliegende Kabel angeschlossen werden. Das Signal
muss bei angezogener Handbremse auf Masse liegen. Gemäß den gesetzlichen Bestim-
mungen darf das Gerät Medien wie Videos auf dem Hauptbildschirm nur bei angezogener
Handbremse wiedergeben. Das Anschlusskabel darf deshalb nicht dauerhaft auf Masse an-
geschlossen werden. Während der Fahrt wird der Bildschirm zur Vermeidung von Unfällen
durch Unachtsamkeit dunkel geschaltet.
6
4G/LTE-Antenne
B
D
DAB-Antenne
Anschluss für Handbremssignal (Masse)
Anschluss für Rückwärtsgangsignal (+12V)
Anschluss für analoge Lenkradfernbedienung (links)
Anschluss für analoge Lenkradfernbedienung (rechts)
Masseanschluss für externe Geräte wie Kameras
Einschaltsignal für externe Audioverstärker (+12V)
E C
A
System-Anschluss
mit Gerätesicherung
