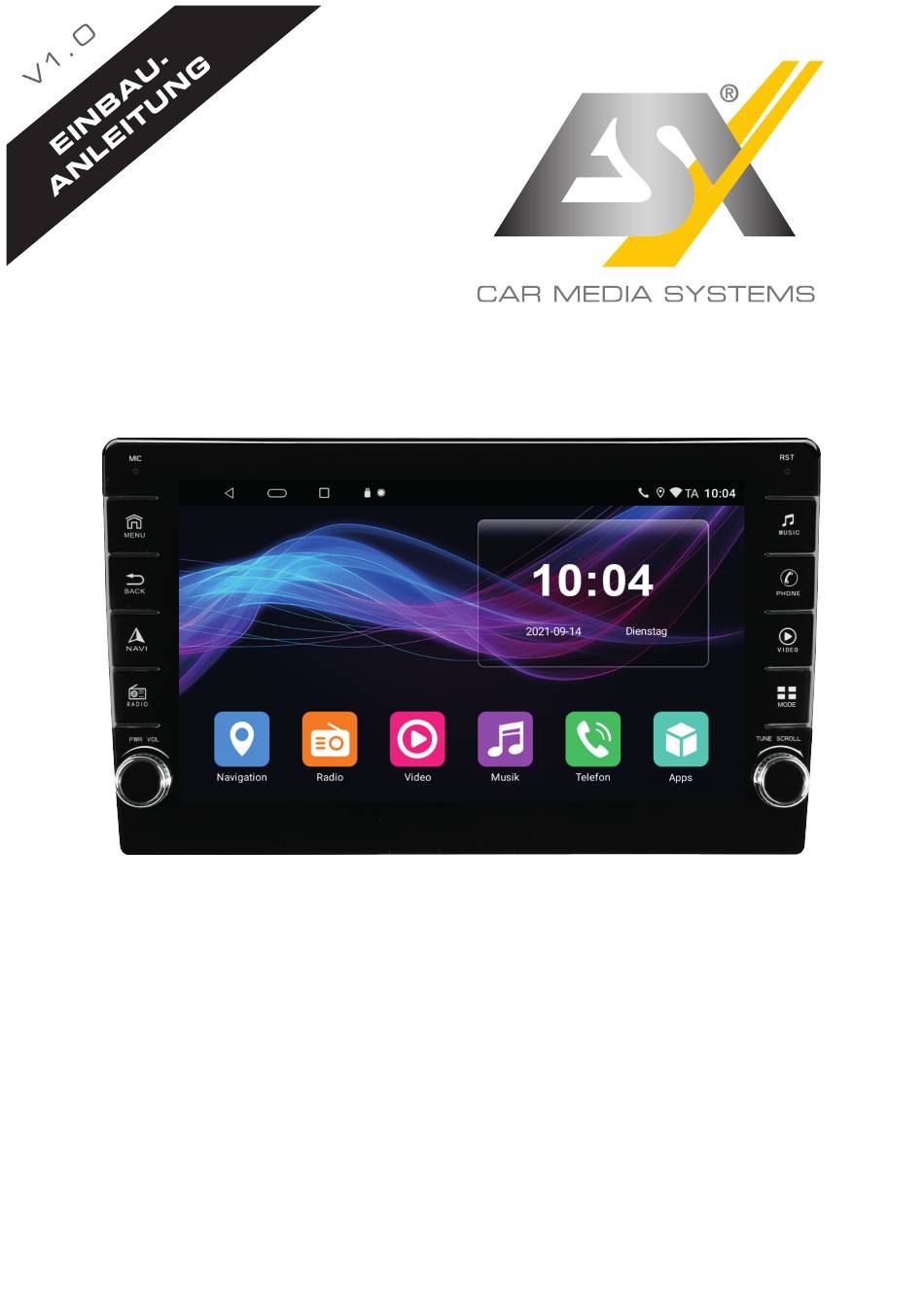

- Seite 1 VN930 SMART NAVICEIVER MOBILE INTERNET VIA Wi-Fi V I S I O N A N D R O I D S E R I E S ™...
-
Seite 2: Wichtige Hinweise
WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grund- sätzlich mit Vorsicht. •... -
Seite 3: Empfohlene Werkzeuge
Verlegen Sie die beliegenden Kabelsätze und Antennen im Fahrzeug. Beachten Sie dazu die Hinweise auf der nächsten Seite. Schließen Sie danach alle Kabelsätze wie auf Seite 6 beschrieben am ESX Hauptgerät an. Danach stecken Sie noch den Kabel- stecker aus dem Radioschacht des Fahrzeugs am ESX Hauptgerät bzw. an dessen fahrzeugspezifischem System-Kabelsatz ein. - Seite 4 Kleben Sie das Erdungsblatt der Verstärkereinheit auf den Metallteil auf der Frontsäule. EINBAUTIPPS Reinigen Sie die Windschutzscheibe mit auübersicht einem geigneten Reinigungstuch. enne sollte aus Sicherheitsgründen auf der Beifahrerseite rt werden. GPS-Antenne Die GPS-Antenne muss waagerecht vorne auf das Armaturenbrett Entfernen Sie die Fo- lie an der Unterseite geklebt werden Bei einer metallbedampften Scheibe ist kein Emp-...
- Seite 5 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Hauptgerät System-Kabelsatz mit ISO Anschluss (18-poliger Stecker) AV-Kabelsatz (20-poliger Stecker) USB-Anschluss 1 (6-poliger Stecker) USB-Anschluss 2 (4-poliger Stecker) Kamera-Kabelsatz (10-poliger Stecker) GPS-Antenne DAB-Antenne FM-Antennen-Adapter mit Phantomspeisung Externes Mikrofon mit Halterung...
-
Seite 6: Anschlussbeschreibung
ANSCHLUSSBESCHREIBUNG Gerätesicherung 10A Im Falle eines Defekts nur gegen eine gleichwertige tauschen System-Kabelsatz (18-poliger Stecker, schwarz) Kabel braun (REVERSE): Anschluss für Rückwärtsgangsignal (+12V) Kabel blau (Automatic Ant.): Anschluss für automatische Antenne (+12V) Kabel pink (KEY1): Anschluss für analoge Lenkradfernbedienung (links) Kabel grün/weiß... - Seite 7 ANSCHLUSSBESCHREIBUNG Kamera-Kabelsatz für HD-Rückfahrkamera (10-poliger Stecker, weiß) Cinch gelb (CAMERA): Videoeingang für Rückfahrkamera Kabel blau (BRAKE)*: Anschluss für Handbremssignal (Masse) WICHTIGER HINWEIS: Das Handbremssignal muss an das Kabel BRAKE angeschlossen werden und bei ange- zogener Handbremse auf Masse liegen. Gemäß den gesetzlichen Bestimmungen darf das Gerät ein Videosignal auf dem Hauptbildschirm nur bei angezogener Handbremse wieder- geben.
- Seite 8 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de © Alle Rechte vorbehalten. Technische Änderungen und Fehler vorbehalten.
