Anschlussbeschreibung - ESX VISION ANDROID Serie Einbauanleitung

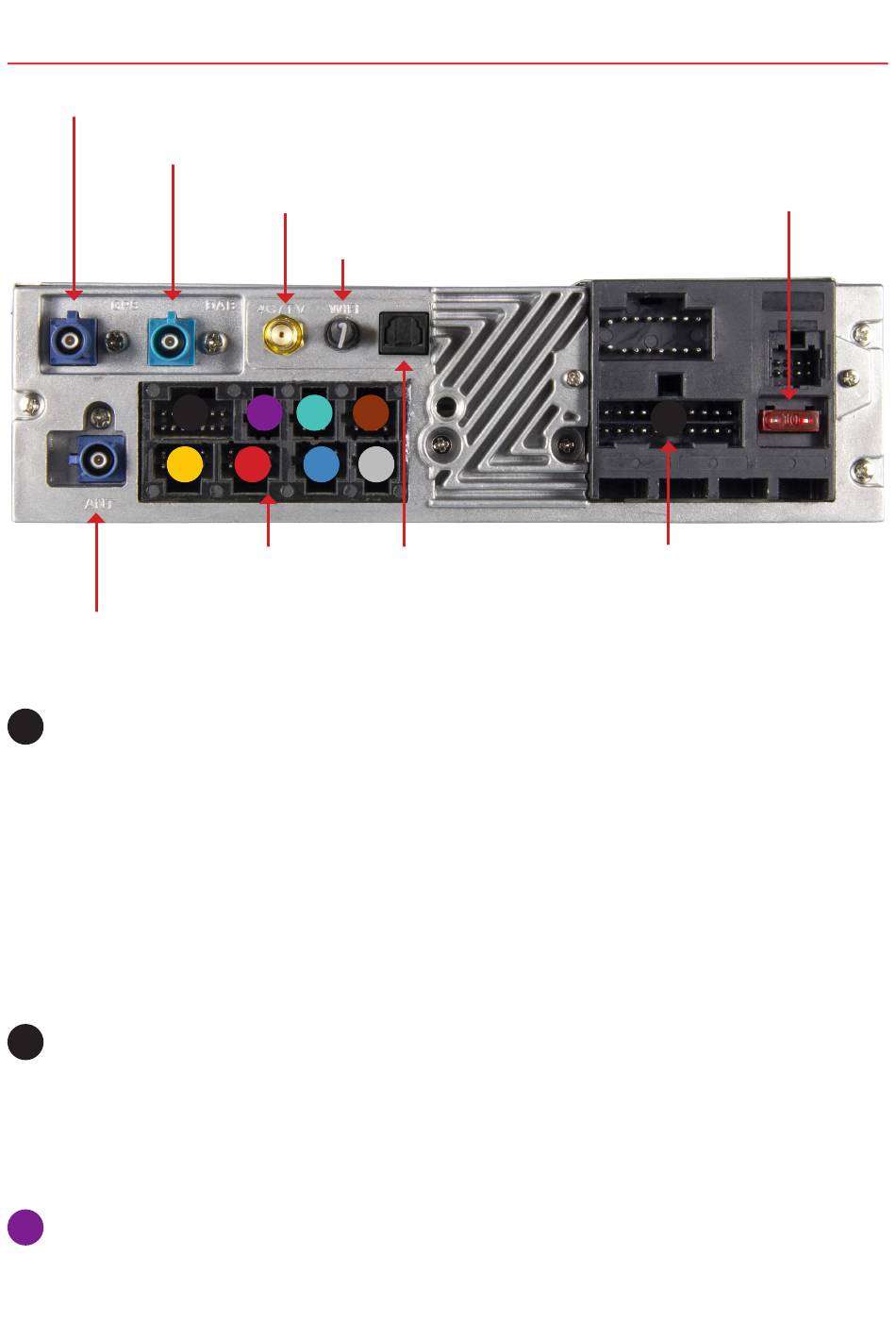

ANSCHLUSSBESCHREIBUNG

GPS-Antenne
DAB-Antennen-Anschluss vom Fahrzeug (brauner Stecker)
Anschlüsse für die
FM-Antennen-Anschluss vom Fahrzeug (weißer Stecker)
S
System-Kabelsatz mit CAN-Bus Modul (20-poliger Stecker, schwarz)
Kabel weiß/schwarz (KEY2):
Cinch gelb (CAM OUT):
Kabel blau (ANT)*:
Kabel orange (AMP CON)**:
* kann auch als +12V Stromversorgung für aktive Antennensplitter verwendet werden (max. 300 mA)
** muss im Naviceiver in der App „DSP" unter „EXT AMP" aktiviert werden (max. 300 mA)
Nachdem Sie den 20-poligen schwarzen Stecker am Naviceiver eingesteckt haben, müssen Sie
die anderen Enden (weiß) mit den System-Steckern des Fahrzeugs (weiß) verbinden.
A
Anschluss für Rückfahrkamera (14-poliger Stecker, schwarz)
Cinch gelb (R-CAM IN):
Für die Stromversorgung der Rückfahrkamera verwenden Sie bei Bedarf die Anschlüsse CAM +12V
und CAM GND des beiliegenden Anschluss-Steckers G (8-poliger Stecker, blau)
B
USB-Anschluss (4-poliger Stecker, lila)
Verwenden Sie diesen USB-Anschluss für USB-Speichermedien. Das Kabel kann zum Beispiel
ins Handschuhfach verlegt werden, damit die USB-Buchse dort zugänglich ist.
4
4G/LTE-Antenne
WiFi-Antenne
A B C
E F G
Kabelsätze
D
H
Optischer-Stereo
Audioeingang (S/PDIF)
Ohne Verwendung
Ohne Verwendung
Einschaltsignal für elektrische Antenne (+12V)
Einschaltsignal für externe Audioverstärker (+12V)
Videoeingang für die Rückfahrkamera
Gerätesicherung 10 A
S
System-Kabelsatz
