Inhaltszusammenfassung für ESX VISION ANDROID-Serie

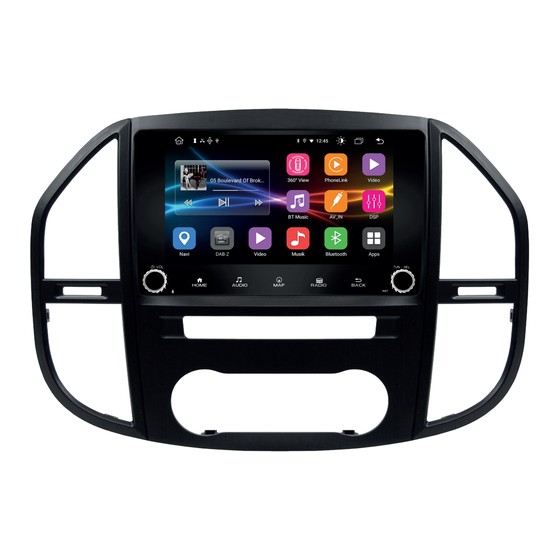

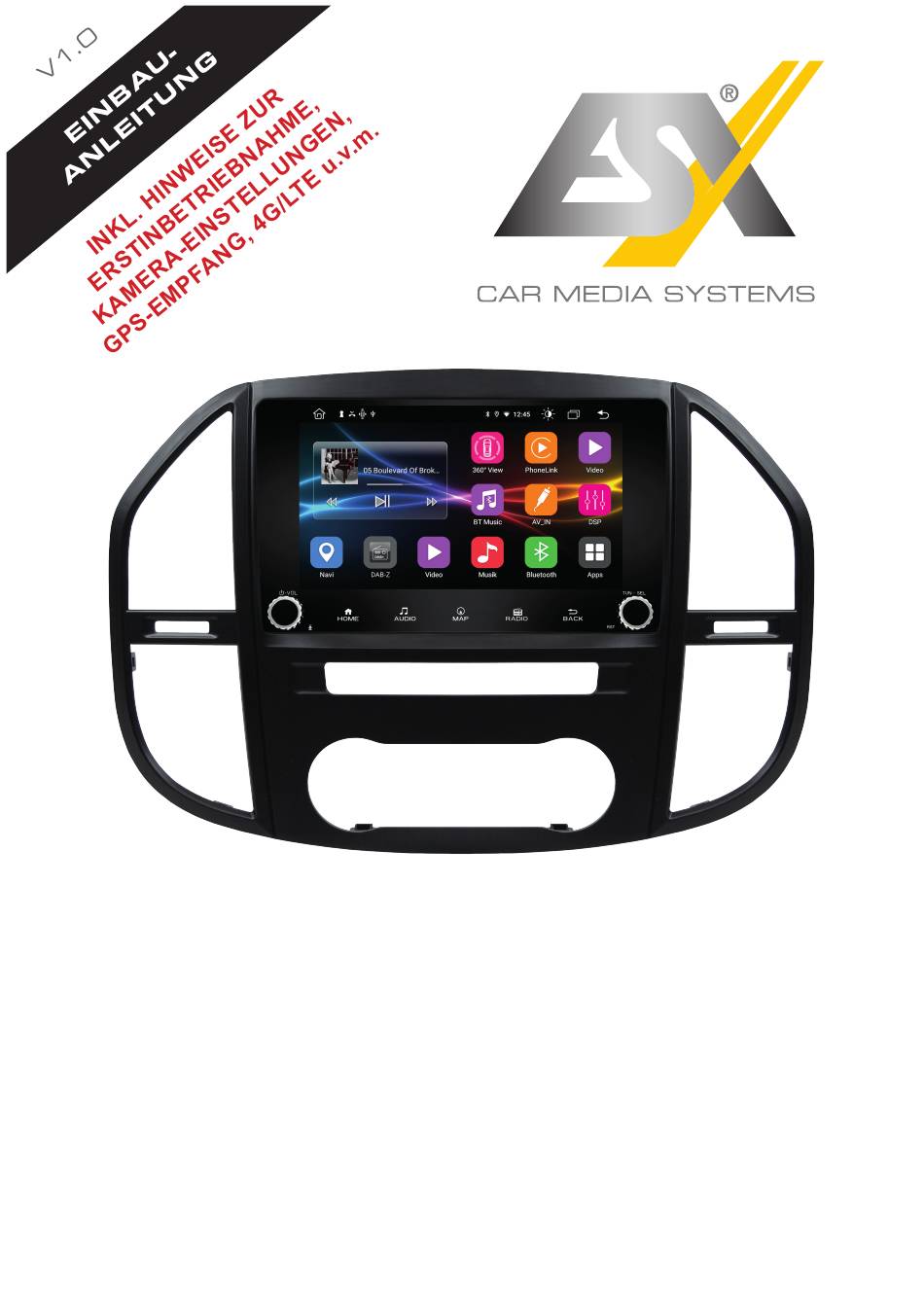

- Seite 1 VN945-MVB-4G SMART NAVICEIVER MOBILE INTERNET READY V I S I O N A N D R O I D S E R I E S ™...
- Seite 2 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Hauptgerät Art.-Nr. VN940-4G Große Einbaukonsole für Mercedes-Benz Vito W447 inkl. 4 Schrauben, schwarz Art.-Nr. VNA-CON-MVB AV-Kabelsatz 1 mit Audio- und Videoanschlüssen und Rückfahrkamera (14-poliger Stecker) Art.-Nr. ZERW-120014-207 USB-Anschluss (4-poliger Stecker) Art.-Nr. ZECL-290004-217 4G/LTE-Dongle (6-poliger Stecker) Art.-Nr. ZESW-012900-004 Adapterkabel für werksseitigen USB-Anschluss 2 (8-poliger Stecker)
- Seite 3 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL AV-Kabelsatz 2 mit Audio AUX und Anschlüssen für die Zusatzkamera (8-poliger Stecker) Art. Nr: ZERW-120008-210 Y-Adapter für das externe Mikrofon und den Empfänger der separat erhältlichen Fernbedienung (6-poliger Stecker) Art.-Nr. ZERW-121506-200 GPS-Antenne Art.-Nr. ZESW-011701-007 Externes Mikrofon (Miniklinke) Art.-Nr.
- Seite 4 ANSCHLUSSBESCHREIBUNG GPS-Antenne DAB-Antennen-Anschluss vom Fahrzeug (brauner Stecker) 4G/LTE-Antenne System-Kabelsatz WiFi-Antenne Sicherung 10 A Anschlüsse für die Optischer Stereo Kabelsätze Audioausgang (S/PDIF) Radio-Antennen-Anschluss (FM/AM) vom Fahrzeug System-Kabelsatz Der System-Kabelsatz ist NICHT im Lieferumfang enthalten. Je nach Fahrzeugtyp müssen die folgenden CAN-Bus Adapter-Sets separat erworben werden: VNA-CAN-MV-ISO für Fahrzeuge mit ISO-Anschluss VNA-CAN-MV-QL für Fahrzeuge mit Quadlock Anschluss Schließen Sie den schwarzen Stecker (16-pol) an S1 und den weißen Stecker (8-pol) an S2 an,...
-
Seite 5: Anschluss Nicht Belegt
ANSCHLUSSBESCHREIBUNG AV-Kabelsatz 1 (14-poliger Stecker, schwarz) Cinch weiß (FL): Audioausgang Front/Links Cinch rot (FR): Audioausgang Front/Rechts Cinch weiß (RL): Audioausgang Hinten/Links Cinch rot (RR): Audioausgang Hinten/Rechts Cinch grün (SUB): Audioausgang Subwoofer Cinch gelb (VIDEO OUT 1): Videoausgang für externen Monitor 1 Cinch gelb (VIDEO OUT 2): Videoausgang für externen Monitor 2 Cinch gelb (VIDEO AUX IN):... -
Seite 6: Wichtige Hinweise
WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht. • Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten. -
Seite 7: Gps-Antenne
Positionieren Sie in diesem Fall die elektronischen Geräte neu. VORMONTAGE Bevor Sie mit der Installation beginnen, müs- sen Sie den ESX Smart Naviceiver vormontie- ren. Schieben Sie dazu das Gerät durch die bei- liegende Einbaublende. Das Gerät muss dann... - Seite 8 EINBAUSCHRITTE Beginnen Sie mit dem Herausclipsen des äuße- Entnehmen Sie die Ablagefläche und Verblen- ren Rahmens. Benutzen Sie dafür einen geeigne- dung darüber. Legen Sie diese beiseite, diese ten Montagekeil. Legen Sie danach den Rahmen werden nicht mehr benötigt. beiseite, er wird nicht mehr benötigt. Lösen Sie die 4 Schrauben (T25) des inneren Ziehen Sie dann die Bedieneinheit der Klimaan- Rahmens wie oben markiert.
- Seite 9 EINBAUSCHRITTE Nachdem Sie alle Anschlusskabel aus dem Ra- Führen Sie hinten an der ESX Einbaukonsole die dioschacht geführt haben, stecken Sie diese an Bedieneinheit der Klimaanlage sowie die Bedien- die entsprechenden Anschlüsse am ESX Smart leiste darüber nach vorne heraus und lassen die Naviceiver, den Sie zuerst an die große Einbau-...
-
Seite 10: Einrichten Der 4G/Lte-Verbindung
EINRICHTEN DER 4G/LTE-VERBINDUNG Verlegen Sie zunächst die beiden 4G/LTE-Antennen innerhalb des Armaturenbretts zur Wind- schutzscheibe hin, je eine Antenne für links und eine für rechts. Idealerweise sollte Sie die Antennen an die Windschutzscheibe kleben, um einen optimalem Empfang zu gewährleisten. Legen Sie dann Ihre SIM-Karte in den 4G/LTE-Dongle ein: Öffnen Sie den Dongle, indem Sie die Klappe Öffnen Sie nun die Metallklappe mit einem... - Seite 11 EINRICHTEN DER 4G/LTE-VERBINDUNG Schalten Sie danach das Gerät an, um die 4G/LTE Verbindung zu testen. Nachdem das Gerät gestartet ist, geben Sie Nach erfolgreicher Eingabe wird die SIM-Karte hier Ihren 4-stelligen PIN-Code der SIM-Karte entsperrt. ein. Bestätigen Sie die Eingabe mit dem Ha- ken.
- Seite 12 EINSTELLUNG FÜR RÜCKFAHRKAMERAS Wenn Sie am Kamera-Eingang des Gerätes eine kompatible Rückfahrkamera angeschlossen haben, wird beim Einlegen des Rückwärtsganges automatisch das Kamerabild angezeigt. Diese Ansicht wird auch beim Drücken der Kamera-Direkt-Taste gezeigt. Falls Ihre Rückfahrkamera nicht über dynamische Öffnen Sie dazu in den Einstellungen das Menü Führungslinien verfügt, können Sie die statischen Auto Einstellung und tippen dann auf Video.
- Seite 13 EINSTELLUNG FÜR RÜCKFAHRKAMERAS Wenn Sie am zweiten Kamera-Eingang des Gerätes eine kompatible Zusatzkamera angeschlossen haben, wird diese über die App F-CAM angezeigt. Diese Ansicht wird auch beim Drücken (zweimal) der Kamera-Direkt-Taste gezeigt, aber nur wenn Sie diese vorher aktiviert haben. Öffnen Sie in den Einstellungen das Menü...
- Seite 14 EINSTELLUNG FÜR HD-KAMERAS Falls Sie am Kabelsatz „A“ (14-poliger Stecker, schwarz) eine ESX HD-Kamera oder eine kompatible AHD-Kamera verwenden, müssen im ESX Naviceiver die Einstellungen entsprechend geändert werden. Öffnen Sie Einstellungen im App-Menü und tip- Tippen Sie im Menü Auto Einstellung unten auf pen dann auf Auto Einstellung.
- Seite 16 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de © Alle Rechte vorbehalten. Technische Änderungen und Fehler vorbehalten.
