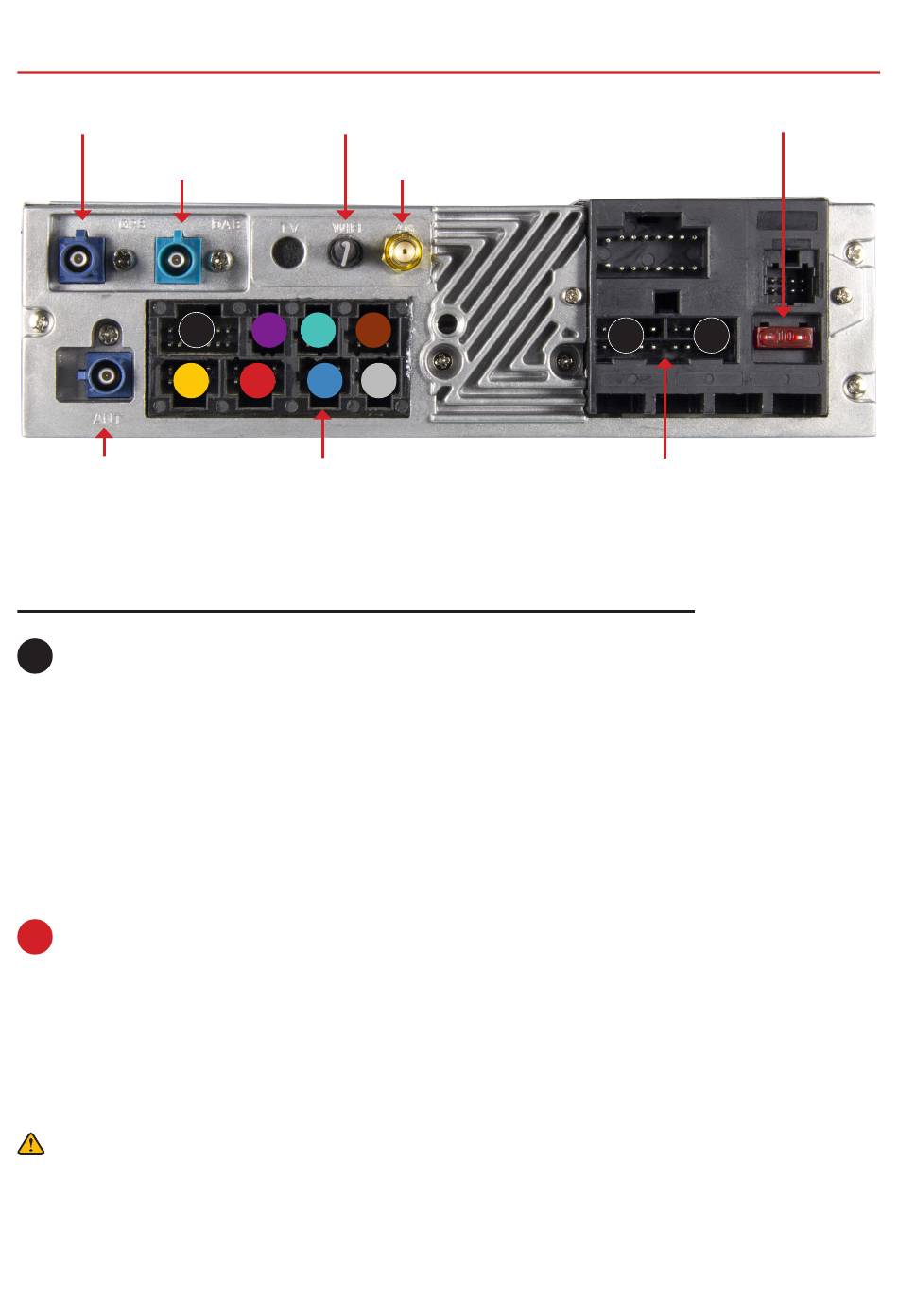

ANSCHLUSSBESCHREIBUNG

GPS-Antenne
DAB-Antenne
E
Radio-Antenne

BELEGUNG SYSTEM-ANSCHLUSS BEI VN740-DBJ-4G

S
System-Kabelsatz (20-poliger Stecker, schwarz)
Kabel braun (BRAKE):
Kabel rosa (BACK):
Kabel weiß (KEY1):
Kabel weiß/schwarz (KEY2):
Kabel braun/schw. (CAN-RXD):
Kabel orange (AMP CON)*:
Kabel schwarz (GND):
*muss im Naviceiver in der App „DSP" unter „EXT AMP" aktiviert werden
L
Adapter für analoge Lenkradfernbedienung VNA-LFB-FD6 (roter Stecker)
Kabel rot (KEY1):
Kabel weiß (KEY2):
Kabel schwarz (GND):
Der rote Adapterstecker muss dann auf den weißen Stecker der Lenkradfernbedie-
nung im Fahrzeug gesteckt werden.

WICHTIGER HINWEIS:

Das Handbremssignal muss an das Kabel BRAKE angeschlossen werden und bei ange-
zogener Handbremse auf Masse liegen. Gemäß den gesetzlichen Bestimmungen darf das
Gerät ein Videosignal auf dem Hauptbildschirm nur bei angezogener Handbremse wieder-
geben. Das Anschlusskabel darf deshalb nicht dauerhaft auf Masse angeschlossen werden.
Während der Fahrt wird dann der Bildschirm dunkel geschaltet.
6
WiFi-Antenne
A B C
F G
AV-Anschlüsse für
Kabelsätze
(F für späteres
Zubehör belegbar)
4G/LTE-Antenne
D
H
Anschluss für Handbremssignal (Masse)
Anschluss für Rückwärtsgangsignal (+12V)
Anschluss für Lenkradfernbedienung (links)
Anschluss für Lenkradfernbedienung (rechts)
Derzeit nicht belegt
Einschaltsignal für externe Audioverstärker (+12V)
Masseanschluss für externe Geräte wie Kameras
Mit KEY1 von S verbinden
Mit KEY2 von S verbinden
Mit GND von S verbinden
Gerätesicherung 10A
S C
oder
20-poliger
System-Anschluss
