ESX VISION ANDROID Serie Einbauanleitung Seite 12

EINBAUHINWEISE
Endmontage im Radioschacht

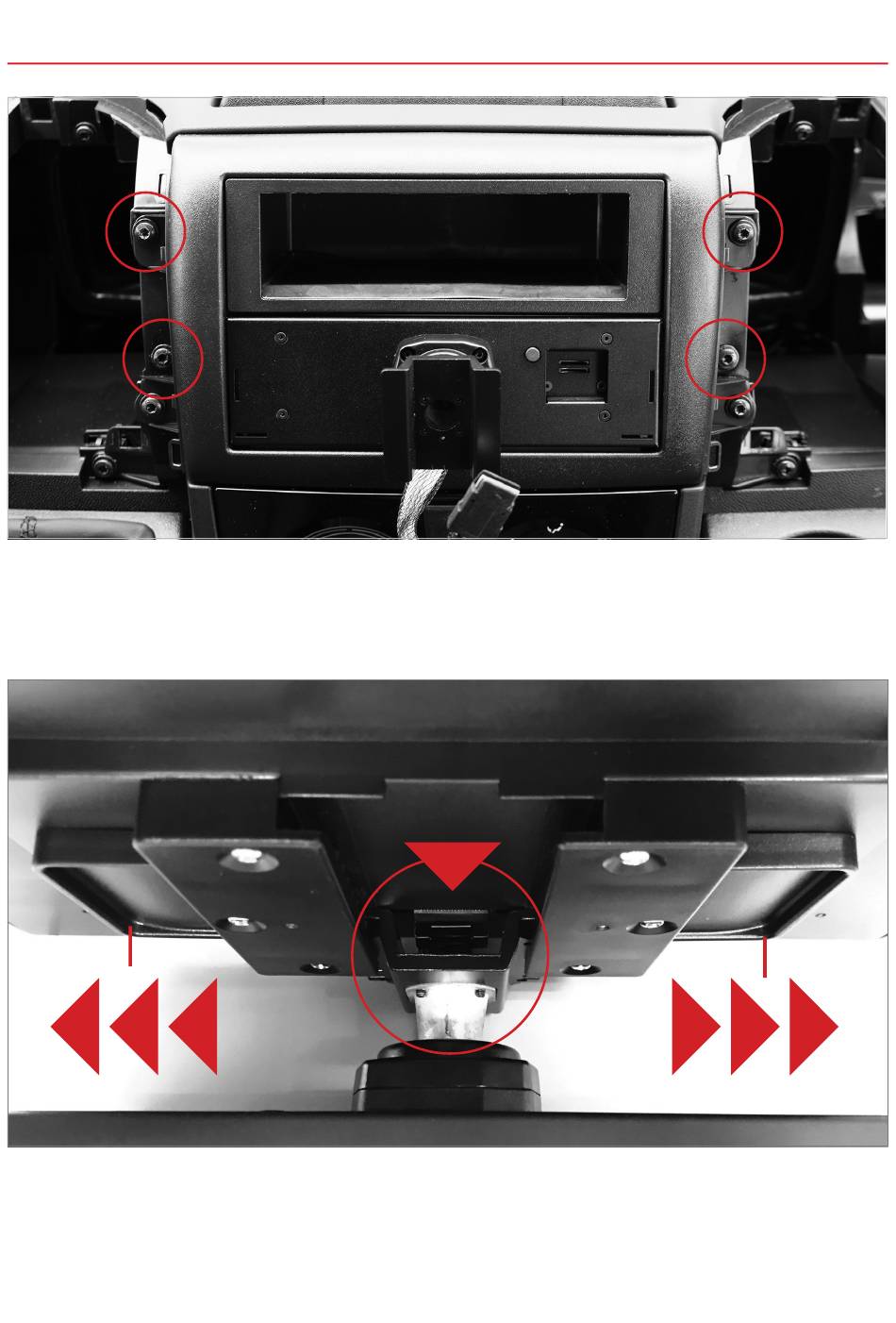

Nachdem Sie alles angeschlossen haben, setzen Sie die komplette Einheit im Radioschacht
ein. Befestigen Sie nun den Einbaurahmen mit den zuvor gelösten Schrauben an den oben
markierten Schraubenlöchern.
Montage des Monitors
Schieben Sie den Monitor auf die Haltevorrichtung des Hauptgeräts und entriegeln Sie dabei
die beiden Haltebügel auf der Seite, indem Sie diese nach außen schieben.
Sie können nach der Installation durch das Entriegeln der beiden Haltebügel auch die Posi-
tion des Monitors verändern.
