EINBAUHINWEISE ALLGEMEIN

Verstärkereinheit
DAB-Antenne
In neueren Fahrzeugen kann meist die originale Fahrzeugantenne sowohl für den analogen
als auch den digitalen Radioempfang genutzt werden. Die beiliegende DAB-Scheibenan-
Naviceiver/Radio
tenne sollte nur benutzt werden, wenn Sie keine Kotflügel- oder Dachantenne benutzen
können. Gegebenenfalls verbessern aktive Antennen und aktive Antennensplitter aus dem
Fachhandel den Radioempfang signifikant.
Verlegen Sie die DAB-Antenne zur Windschutzscheibe an der A-Säule auf der Beifahrersei-
te. Das Anschlusskabel können Sie unter der A-Säule verlegen und führen es dann durch
Verkabelung
das Armaturenbrett zum Radioschacht.
Frontsäule

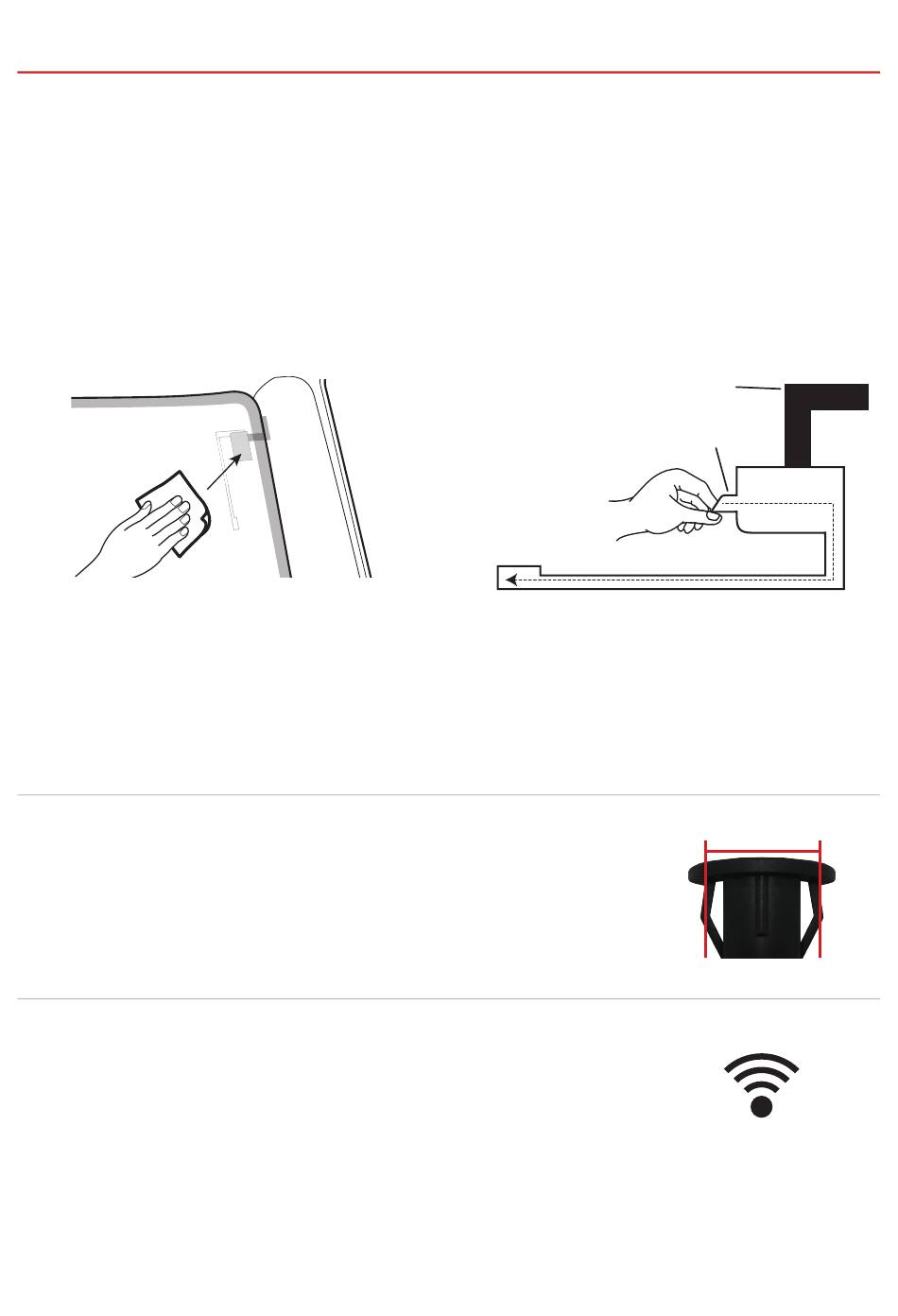

Reinigen Sie die Windschutzscheibe mit
einem geeigneten Reinigungstuch, bevor
Sie die Antenne auf die Scheibe kleben.
USB-Anschlüsse
Verlegen Sie die USB-Anschlüsse an den gewünschten Ort, wie z.B.
zum Handschuhfach. Falls Sie die USB-Buchse vom Kabelsatz C im
Armaturenbrett installieren möchten, benötigen Sie einen entspre-
chenden Bohrer (Durchmesser 19,5 mm), wie z.B. VNA-USB-TOOL.
WLAN-Antenne Windschutzscheibe
Die WLAN-Antenne kann im Radioschacht des Fahrzeugs verlegt
werden. Das WLAN-Signal kann etwa in einem Radius von etwa 5
Metern empfangen werden.
Frontsäule
3
7
Erdungsblatt
8
einem geigneten Reinigungstuch.
– Warten Sie, bis die Glasober äche vollständig
trocken ist, bevor Sie fortfahren.
– Wärmen Sie die Ober äche der Frontscheibe mit
dem Entfroster an, wenn es kalt ist (im Winter).
Entfernen Sie das Trägerblatt der schwarzen
Verstärkereinheit und der Folienantenne und
kleben Sie die Antenne auf die Scheibe.
Berühren Sie nicht die Aufklebober äche
Entfernen Sie das Trägerblatt der schwar-
(Klebeseite) der Folienantenne.
zen Verstärkereinheit und der Folienan-
tenne und kleben die Antenne auf die
Scheibe. Kleben Sie die kupferfarbene
Metallfläche des Erdungsblatts auf einen
Verdrahten Sie die Anschlusskabel.
blanken Metallteil des Fahrzeugs.
Schließen Sie den DAB-Anschluss der Verstärkereinheit
am DAB-Anschluss des Naviceivers/Radios an.
Der +12V-Anschluss muss mit einem verfügbaren
+12V-Stromanschluss des Fahrzeugs angeschlossen
werden.
Bringen Sie die Frontsäulenabdeckung in
ihrer ursprünglichen Position an.
Achten Sie darauf, nicht das Erdungsblatt und
Erdungsblatt
Trägerblatt
Ø 19,5 mm
+12V-Anschluss
5 Meter
DAB-Anschluss
