Kabelbaumanschluss Für Externen Temperatursensor Vorbereiten; Kabelbäume Verbinden; Temperatursensor Montieren - Webasto AT 2000STC Einbaudokumentation

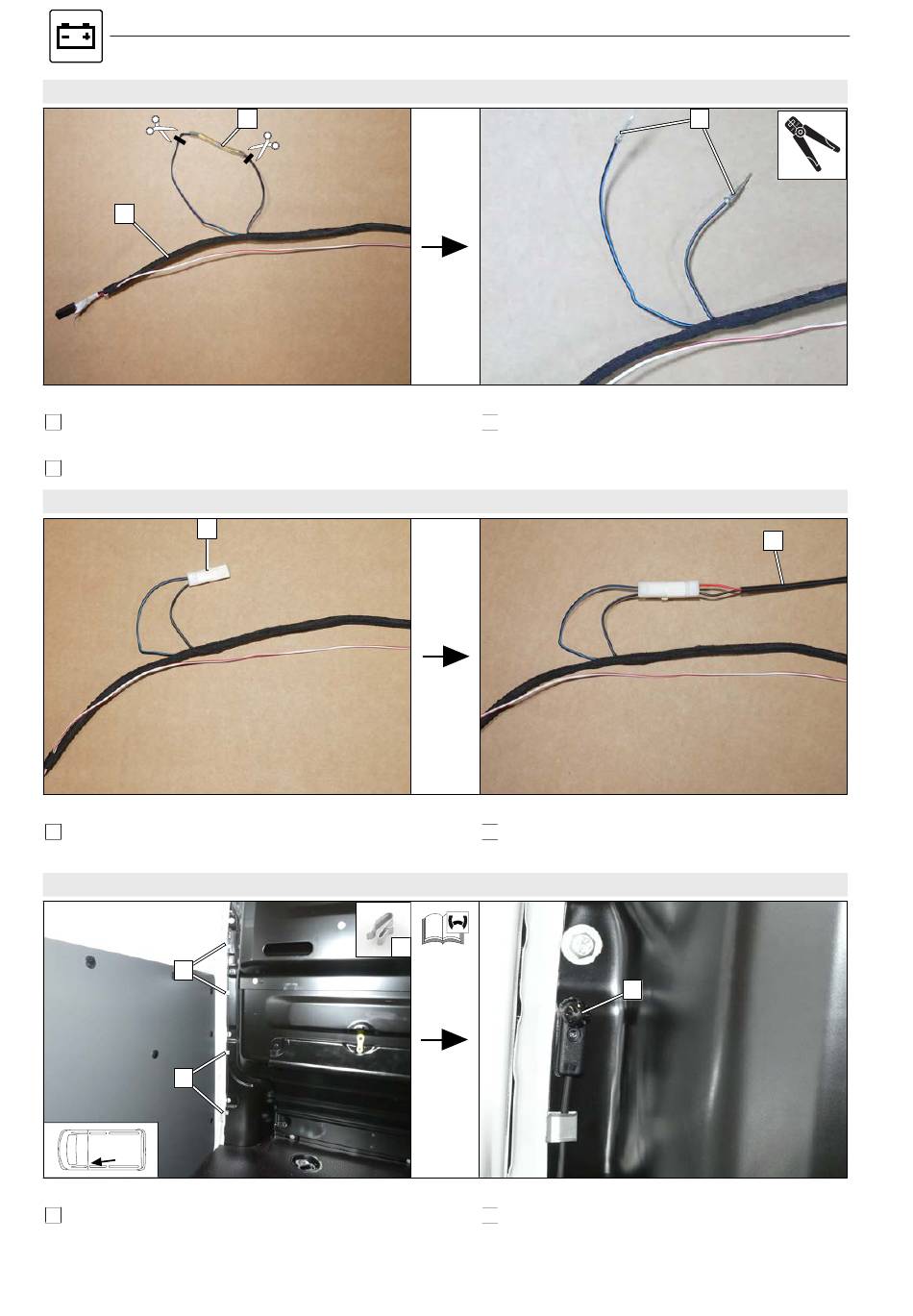

Kabelbaumanschluss für externen Temperatursensor vorbereiten
1
1 Kabelbaumabschnitt Potentiometer vom Kabel-
baum HG
2 Widerstand heraustrennen und entsorgen.
Kabelbäume verbinden
1
1 Steckergehäuse montieren (Pinbelegung nicht re-
levant).

Temperatursensor montieren

1
1
1 Kabelklemme
1328980A
50
2
1
13.12.2021
3 Stiftkontakt ancrimpen.
2 Kabelbaum externer Temperatursensor anschlie-
ßen.
2
2 externer Temperatursensor
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
3
Abb. 100
2
Abb. 101
Abb. 102
