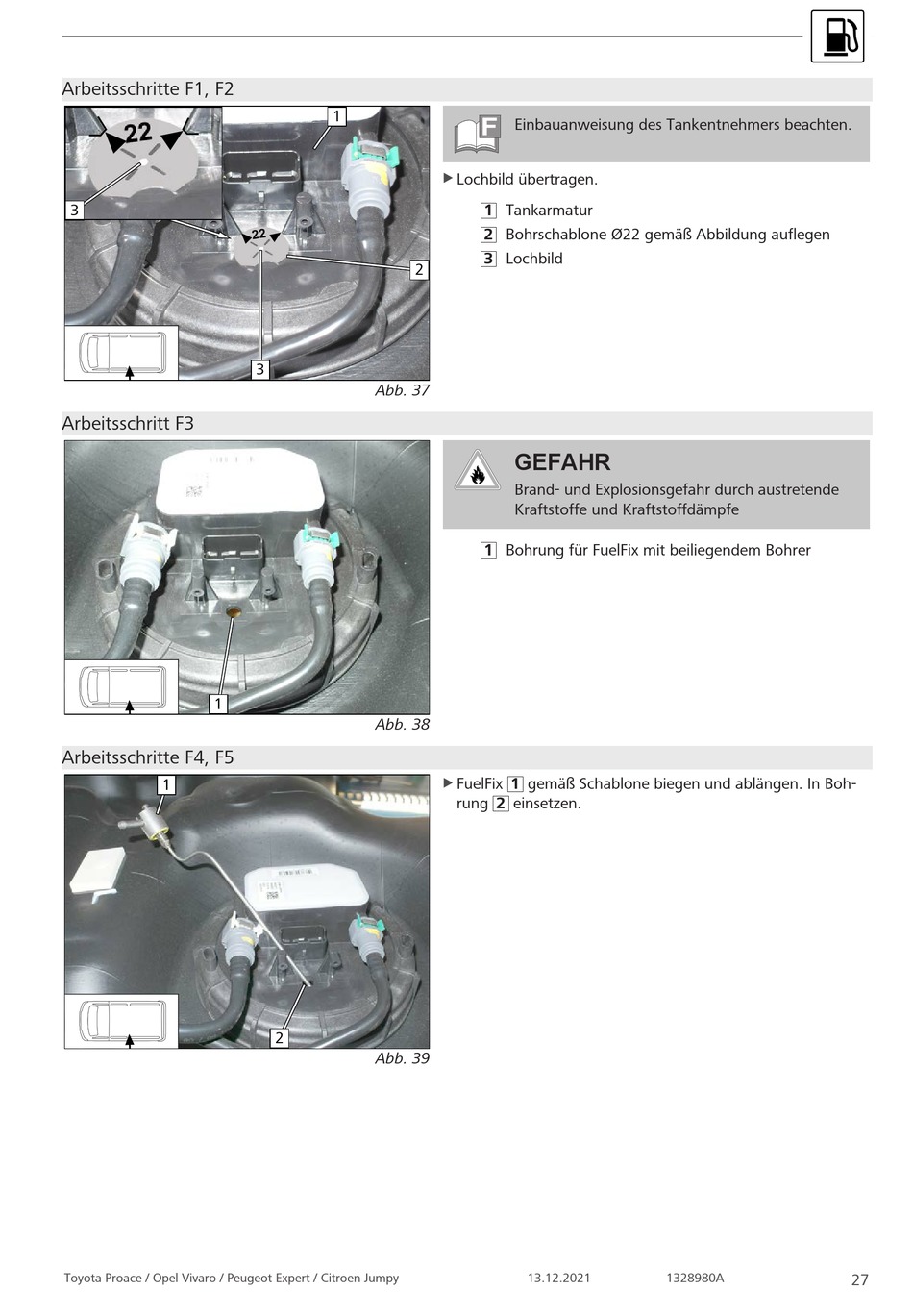

Webasto AT 2000STC Einbaudokumentation Seite 27

Arbeitsschritte F1, F2
3
Arbeitsschritt F3
1
Arbeitsschritte F4, F5
1
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
1
2
3
Abb. 37
Abb. 38
2
Abb. 39
F Einbauanweisung des Tankentnehmers beachten.
F
Lochbild übertragen.
u
1 Tankarmatur
2 Bohrschablone Ø22 gemäß Abbildung auflegen
3 Lochbild
GEFAHR
Brand- und Explosionsgefahr durch austretende
Kraftstoffe und Kraftstoffdämpfe
1 Bohrung für FuelFix mit beiliegendem Bohrer
FuelFix 1 gemäß Schablone biegen und ablängen. In Boh-
u
rung 2 einsetzen.
13.12.2021 1328980A
27
