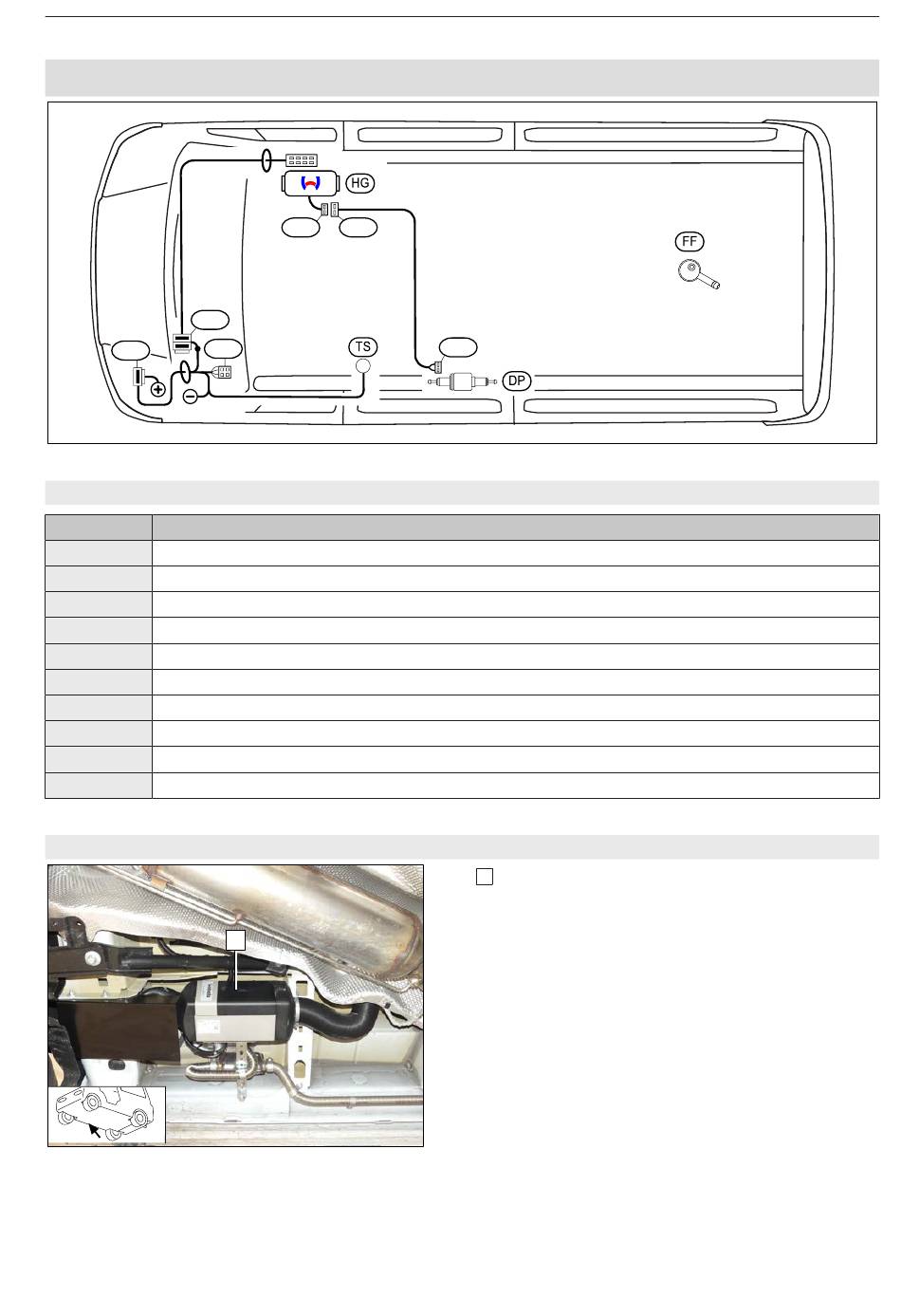

6 Einbauübersicht
SH2
X10
SH1
Legende Einbauübersicht
Abk. Bauteil
DP Kraftstoffpumpe
HG Heizgerät
FF FuelFix
SH1 Sicherungshalter Motorraum für F0
SH2 Sicherungshalter F1/F2
TS Temperatursensor
X10 Buchsenstecker Bedienelement
X13 Buchsenstecker Zusatzkabelbaum Kraftstoffpumpe
X16 Stiftstecker Kabelbaum Kraftstoffpumpe
X17 Buchsenstecker Zusatzkabelbaum Kraftstoffpumpe
Einbauort Heizgerät und Kraftstofftank
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
X16 X17
1
Abb. 2
X13
1 Heizgerät
13.12.2021
Abb. 1
1328980A
