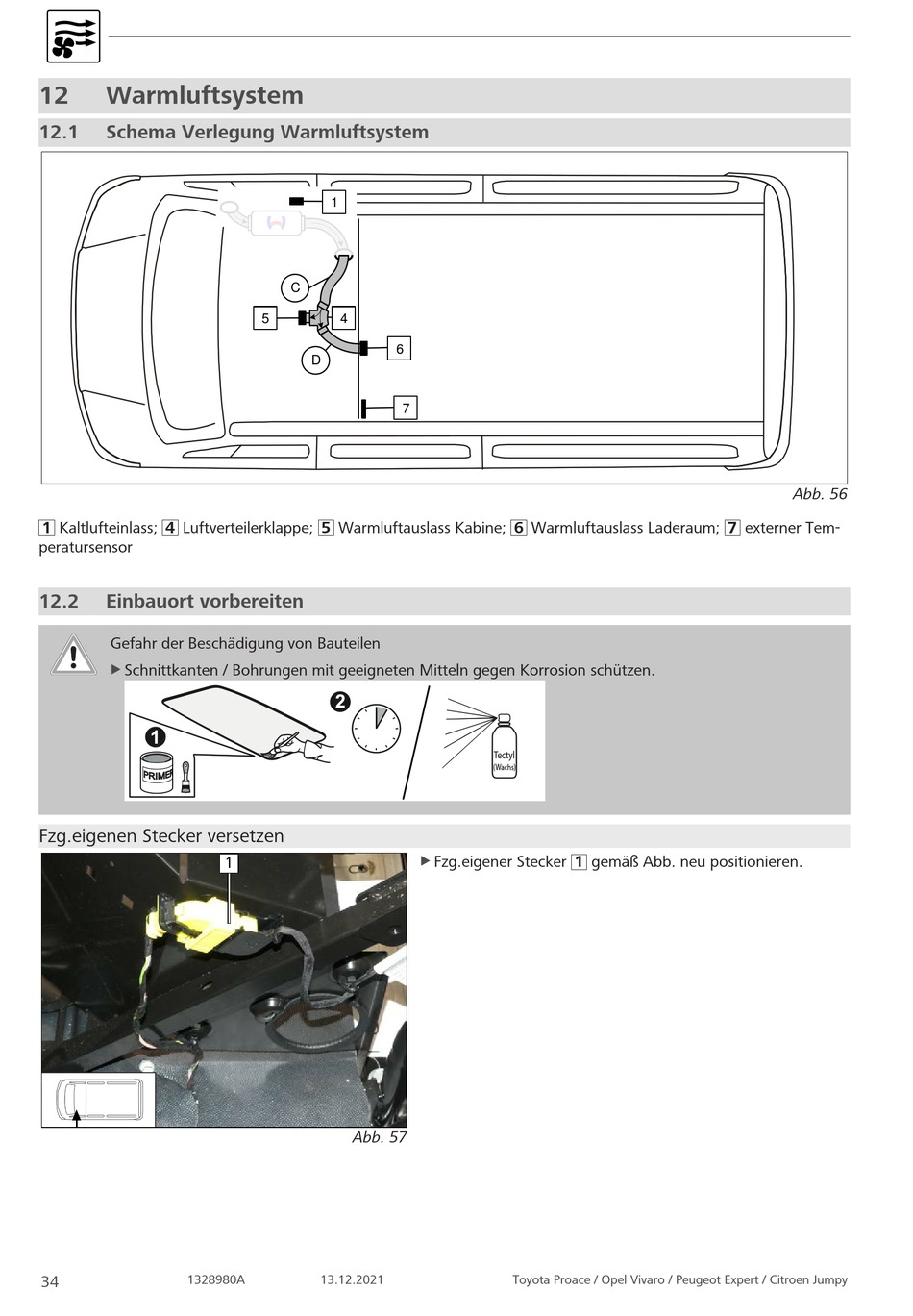

Warmluftsystem; Schema Verlegung Warmluftsystem; Einbauort Vorbereiten - Webasto AT 2000STC Einbaudokumentation

12

Warmluftsystem

12.1

Schema Verlegung Warmluftsystem

1 Kaltlufteinlass; 4 Luftverteilerklappe; 5 Warmluftauslass Kabine; 6 Warmluftauslass Laderaum; 7 externer Tem-
peratursensor
12.2

Einbauort vorbereiten

Gefahr der Beschädigung von Bauteilen
Schnittkanten / Bohrungen mit geeigneten Mitteln gegen Korrosion schützen.
u
Fzg.eigenen Stecker versetzen
1328980A
34
1
C
5 4
6
D
1
Abb. 57
13.12.2021
7
Tectyl
(Wachs)
Fzg.eigener Stecker 1 gemäß Abb. neu positionieren.
u
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
Abb. 56
