Kraftstoffpumpe Vormontieren; Kraftstoffpumpe Montieren Und Anschluss Kraftstoffpumpe; Verlegung Kraftstoffleitung - Webasto AT 2000STC Einbaudokumentation

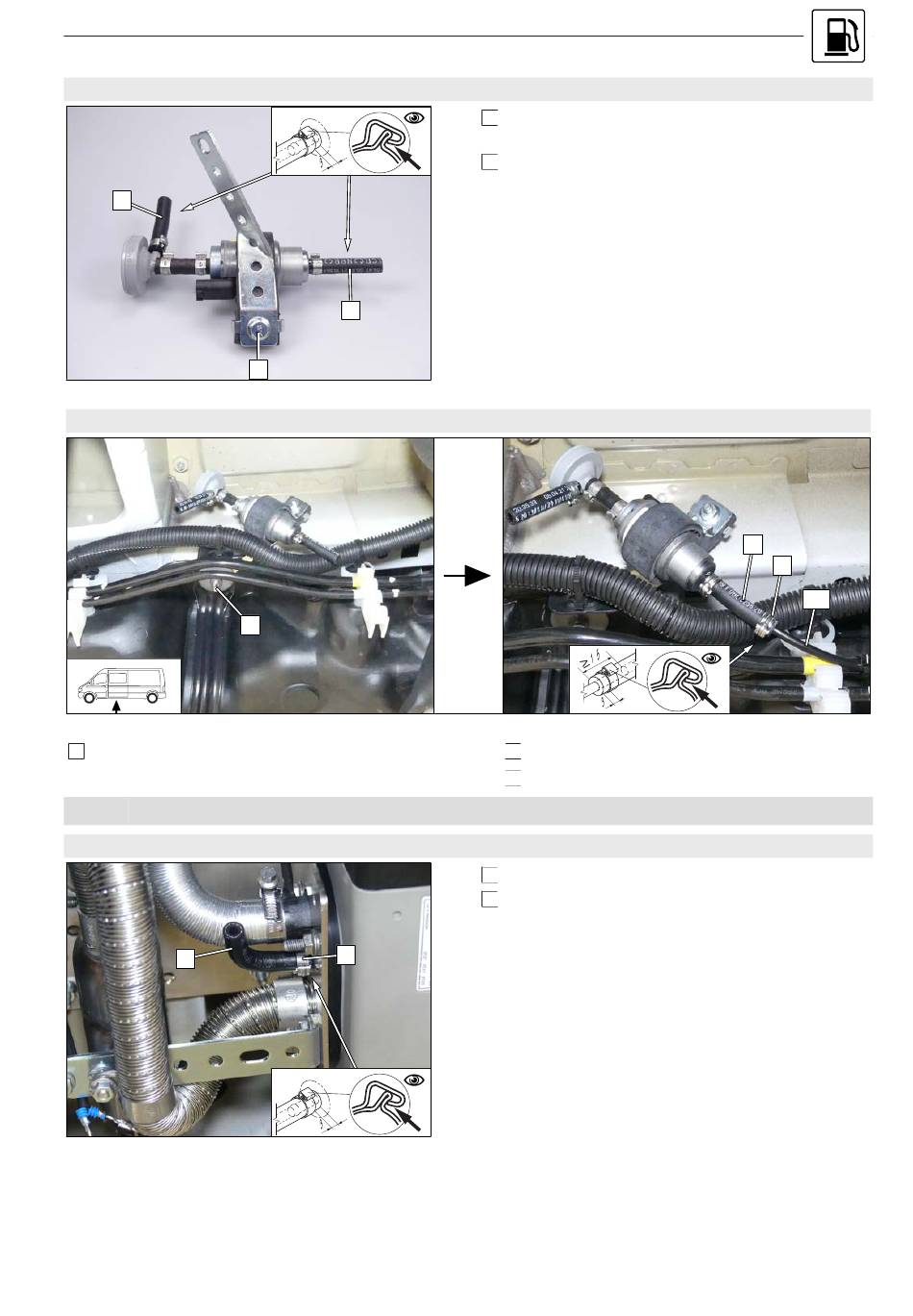

Kraftstoffpumpe vormontieren

2

Kraftstoffpumpe montieren und Anschluss Kraftstoffpumpe

1 fzg.eigener Stehbolzen, Lochband vormontiert,
fzg.eigene Mutter
11.3

Verlegung Kraftstoffleitung

Anschluss am Heizgerät
1
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
!
2
1
Abb. 49
1
2
!
Abb. 51
1 Schraube M6x25, vorbereitetes Lochband, Aufnah-
me Kraftstoffpumpe, Stützwinkel, Bundmutter
2 Kraftstoffschlauch, Schelle Ø10
2 Kraftstoffschlauch
3 Schelle Ø10
1 Formschlauch 90°
2 Schelle Ø10
