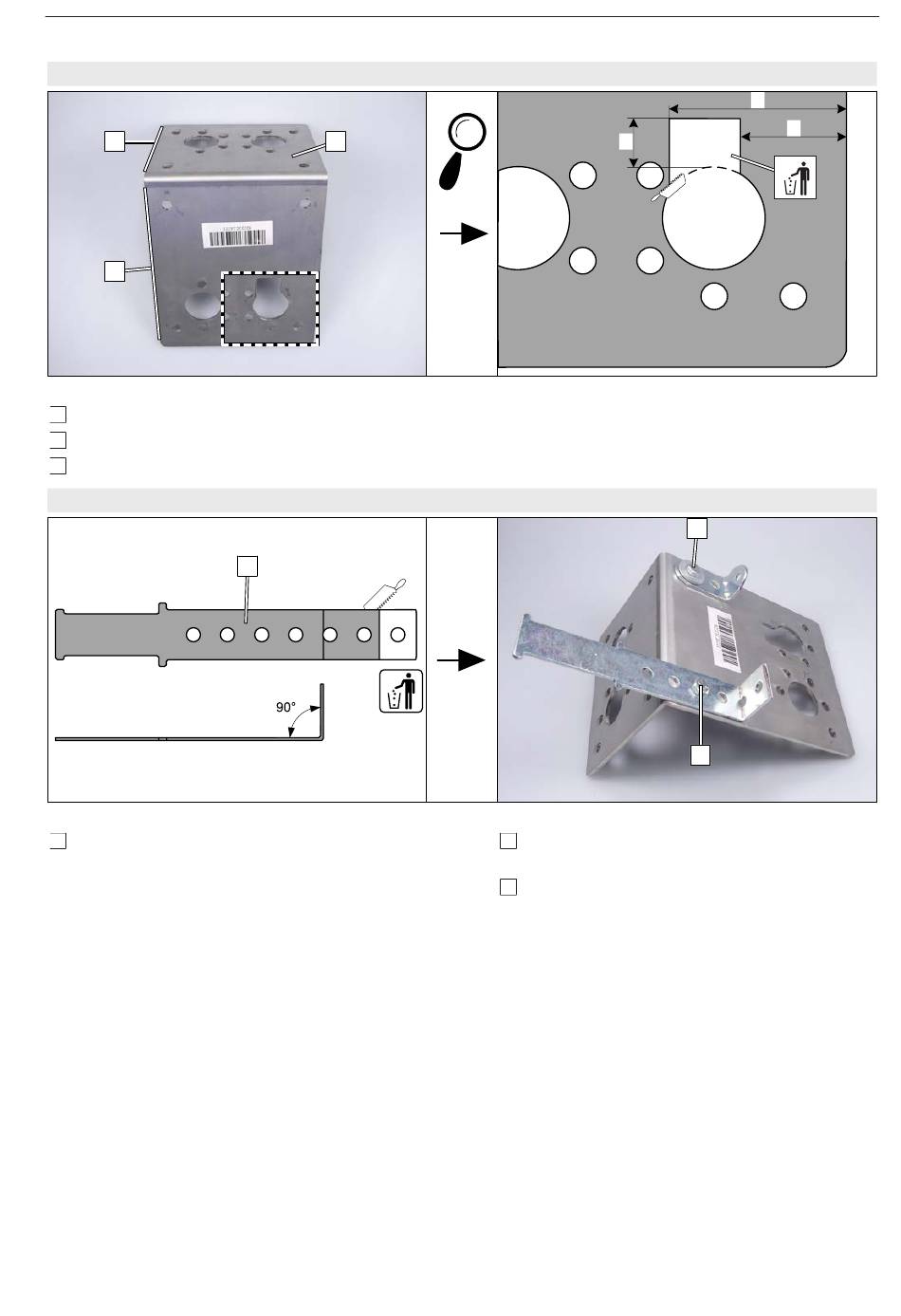

Halter HG vorbereiten

3
2
1 Halter
2 lange Seite vom Halter
3 kurze Seite vom Halter

Lochband vorbereiten und montieren

1 Lochband gemäß Abb. vorbereiten.
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
1
1
12
2 Schraube M6x20, Karosseriescheibe, Winkel, Hal-
ter HG, Bundmutter
3 Schraube M6x20, vorbereitetes Lochband, Halter
HG, Bundmutter
13.12.2021 1328980A
50
30
Abb. 9
2
3
Abb. 10
