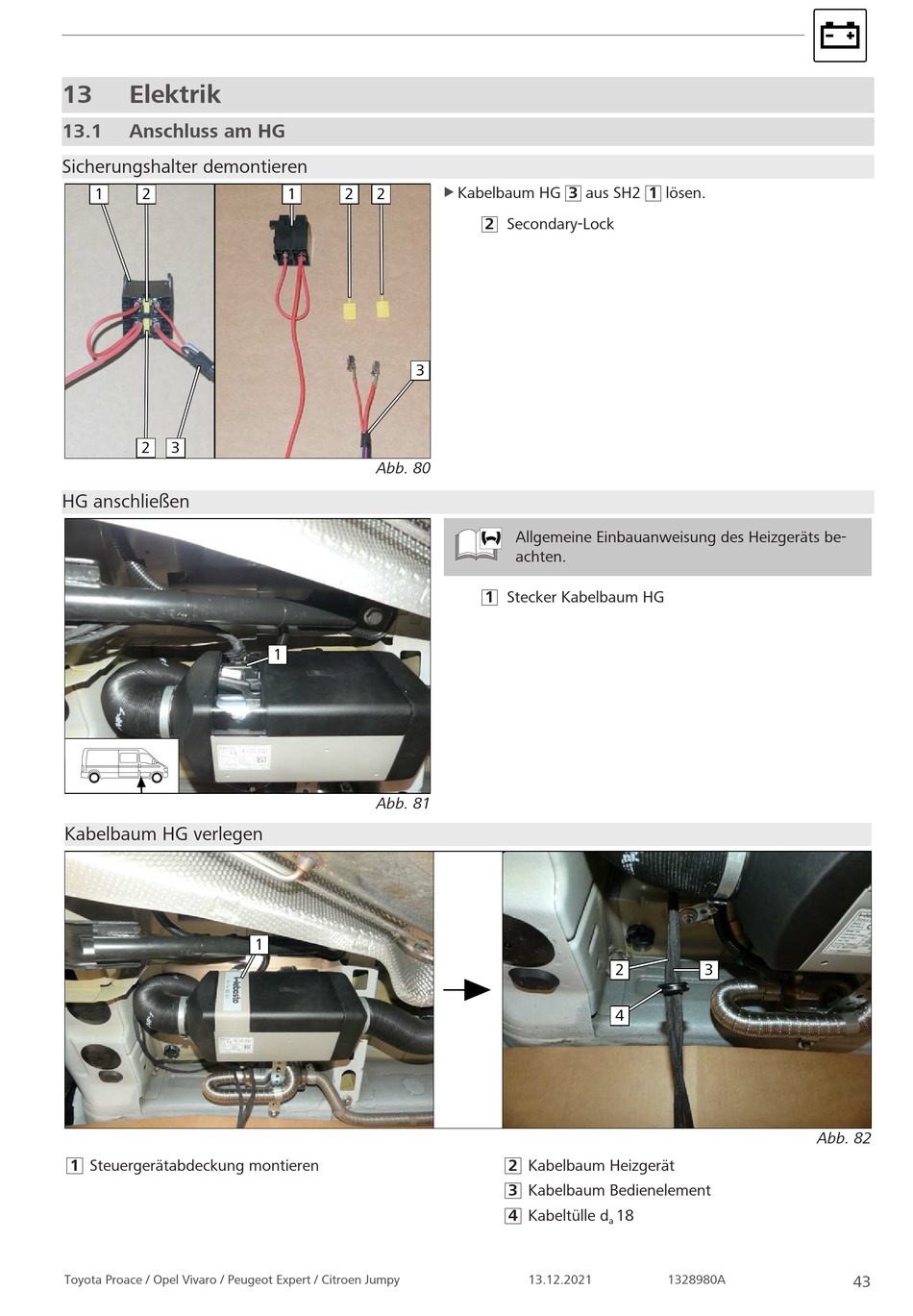

13

Elektrik

13.1

Anschluss am HG

Sicherungshalter demontieren

1 2
2 3
HG anschließen
Kabelbaum HG verlegen
1 Steuergerätabdeckung montieren
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
1 2 2
3
Abb. 80
1
Abb. 81
1
Kabelbaum HG 3 aus SH2 1 lösen.
u
2 Secondary-Lock
Allgemeine Einbauanweisung des Heizgeräts be-
achten.
1 Stecker Kabelbaum HG
2
4
2 Kabelbaum Heizgerät
3 Kabelbaum Bedienelement
4 Kabeltülle d 18
a
13.12.2021
3
Abb. 82
1328980A
43
