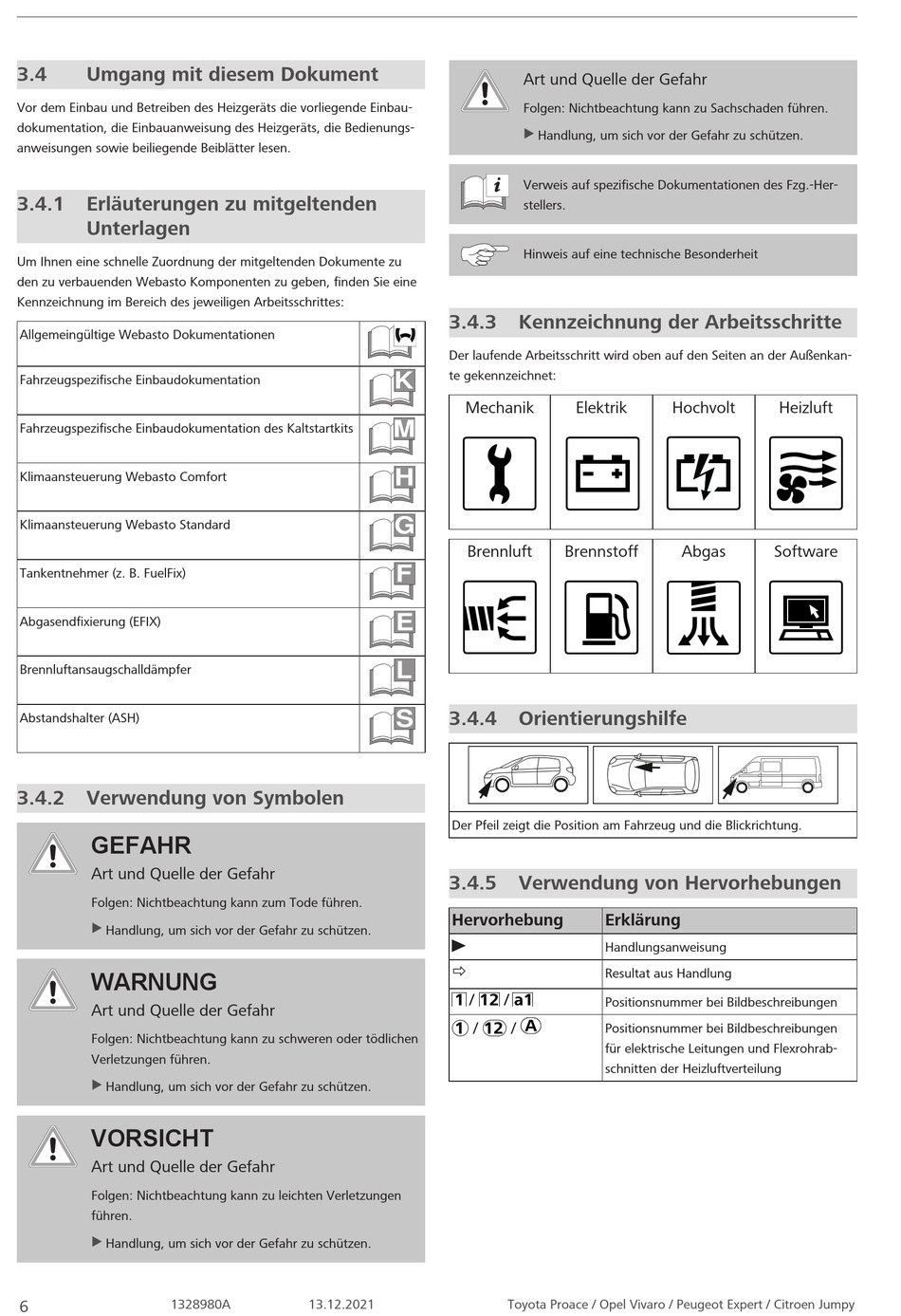

Umgang Mit Diesem Dokument; Erläuterungen Zu Mitgeltenden; Kennzeichnung Der Arbeitsschritte; Verwendung Von Symbolen - Webasto AT 2000STC Einbaudokumentation

3.4

Umgang mit diesem Dokument

Vor dem Einbau und Betreiben des Heizgeräts die vorliegende Einbau-
dokumentation, die Einbauanweisung des Heizgeräts, die Bedienungs-
anweisungen sowie beiliegende Beiblätter lesen.
3.4.1 Erläuterungen zu mitgeltenden
Unterlagen
Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu
den zu verbauenden Webasto Komponenten zu geben, finden Sie eine
Kennzeichnung im Bereich des jeweiligen Arbeitsschrittes:
Allgemeingültige Webasto Dokumentationen
Fahrzeugspezifische Einbaudokumentation
Fahrzeugspezifische Einbaudokumentation des Kaltstartkits
Klimaansteuerung Webasto Comfort
Klimaansteuerung Webasto Standard
Tankentnehmer (z. B. FuelFix)
Abgasendfixierung (EFIX)
Brennluftansaugschalldämpfer
Abstandshalter (ASH)
3.4.2

Verwendung von Symbolen

GEFAHR
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zum Tode führen.
u
Handlung, um sich vor der Gefahr zu schützen.
WARNUNG
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu schweren oder tödlichen
Verletzungen führen.
u
Handlung, um sich vor der Gefahr zu schützen.
VORSICHT
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu leichten Verletzungen
führen.
u
Handlung, um sich vor der Gefahr zu schützen.
1328980A
6
3.4.3
Der laufende Arbeitsschritt wird oben auf den Seiten an der Außenkan-
te gekennzeichnet:
K
F
Mechanik
M
F
H
F
G
F
Brennluft
F
F
E
F
L
F
S 3.4.4
F
Der Pfeil zeigt die Position am Fahrzeug und die Blickrichtung.
3.4.5
Hervorhebung
/
13.12.2021
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu Sachschaden führen.
u
Handlung, um sich vor der Gefahr zu schützen.
Verweis auf spezifische Dokumentationen des Fzg.-Her-
stellers.
Hinweis auf eine technische Besonderheit

Kennzeichnung der Arbeitsschritte

Elektrik Hochvolt
Brennstoff
Orientierungshilfe

Verwendung von Hervorhebungen

Erklärung
Handlungsanweisung
Resultat aus Handlung
Positionsnummer bei Bildbeschreibungen
/
Positionsnummer bei Bildbeschreibungen
für elektrische Leitungen und Flexrohrab-
schnitten der Heizluftverteilung
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
Heizluft
Abgas Software
