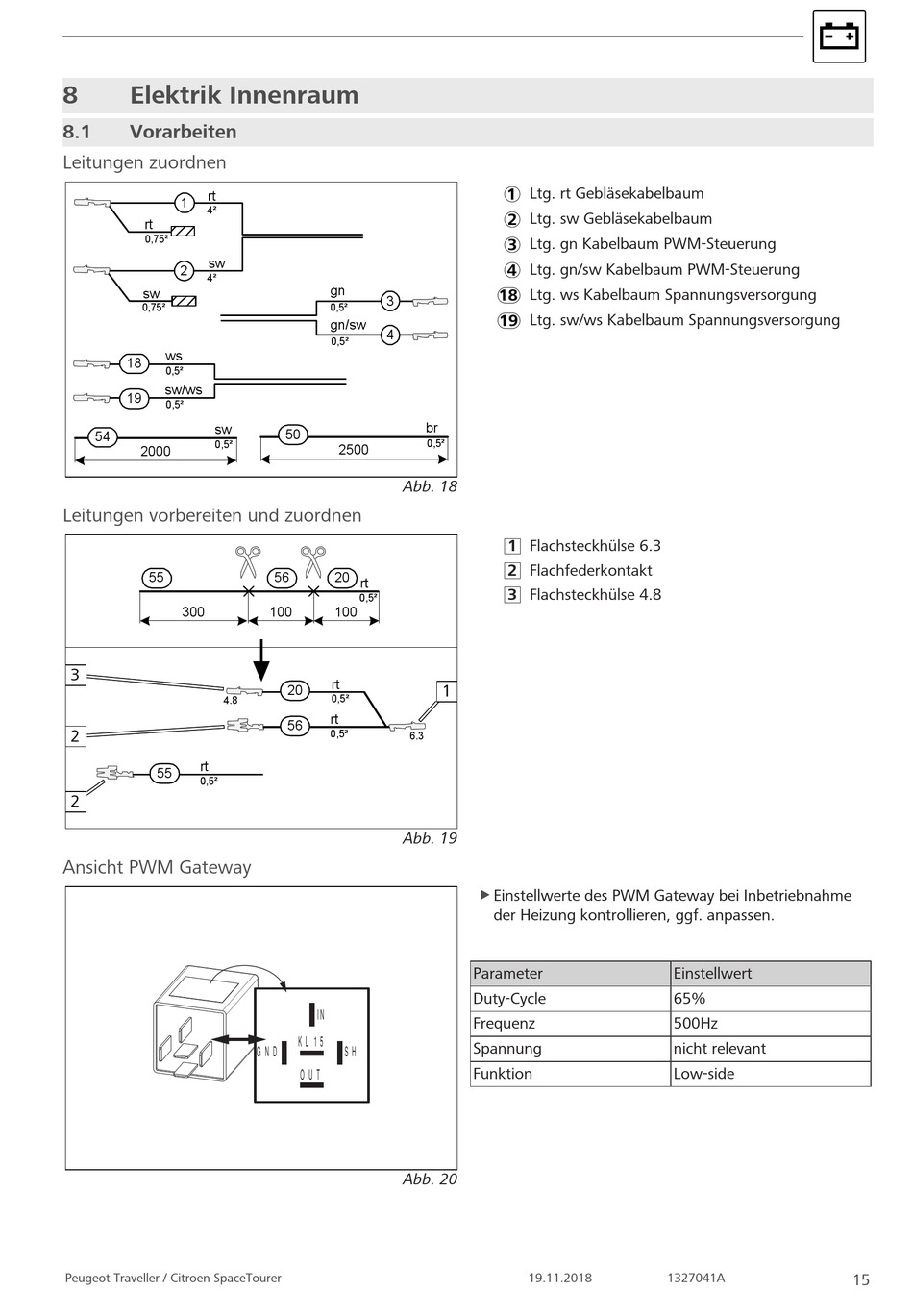

Elektrik Innenraum; Vorarbeiten; Leitungen Vorbereiten Und Zuordnen; Ansicht Pwm Gateway - Webasto Thermo Top Evo Aufrüstdokumentation

8

Elektrik Innenraum

8.1

Vorarbeiten

Leitungen zuordnen
rt
1
4²
rt
0,75²
sw
2
4²
sw
0,75²
ws
18
0,5²
sw/ws
19
0,5²
sw
54
0,5²
2000

Leitungen vorbereiten und zuordnen

55
300
3
4.8
2
rt
55
0,5²
2

Ansicht PWM Gateway

Peugeot Traveller / Citroen SpaceTourer
gn
3
0,5²
gn/sw
4
0,5²
br
50
0,5²
2500
Abb. 18
56 20
rt
0,5²
100 100
rt
20
0,5²
rt
56
0,5²
6.3
Abb. 19
IN
KL 15
GND SH
OUT
Abb. 20
Ltg. rt Gebläsekabelbaum
Ltg. sw Gebläsekabelbaum
Ltg. gn Kabelbaum PWM-Steuerung
Ltg. gn/sw Kabelbaum PWM-Steuerung
Ltg. ws Kabelbaum Spannungsversorgung
Ltg. sw/ws Kabelbaum Spannungsversorgung
1 Flachsteckhülse 6.3
2 Flachfederkontakt
3 Flachsteckhülse 4.8
1
Einstellwerte des PWM Gateway bei Inbetriebnahme
u
der Heizung kontrollieren, ggf. anpassen.
Parameter
Duty-Cycle
Frequenz
Spannung
Funktion
19.11.2018
Einstellwert
65%
500Hz
nicht relevant
Low-side
1327041A
15
