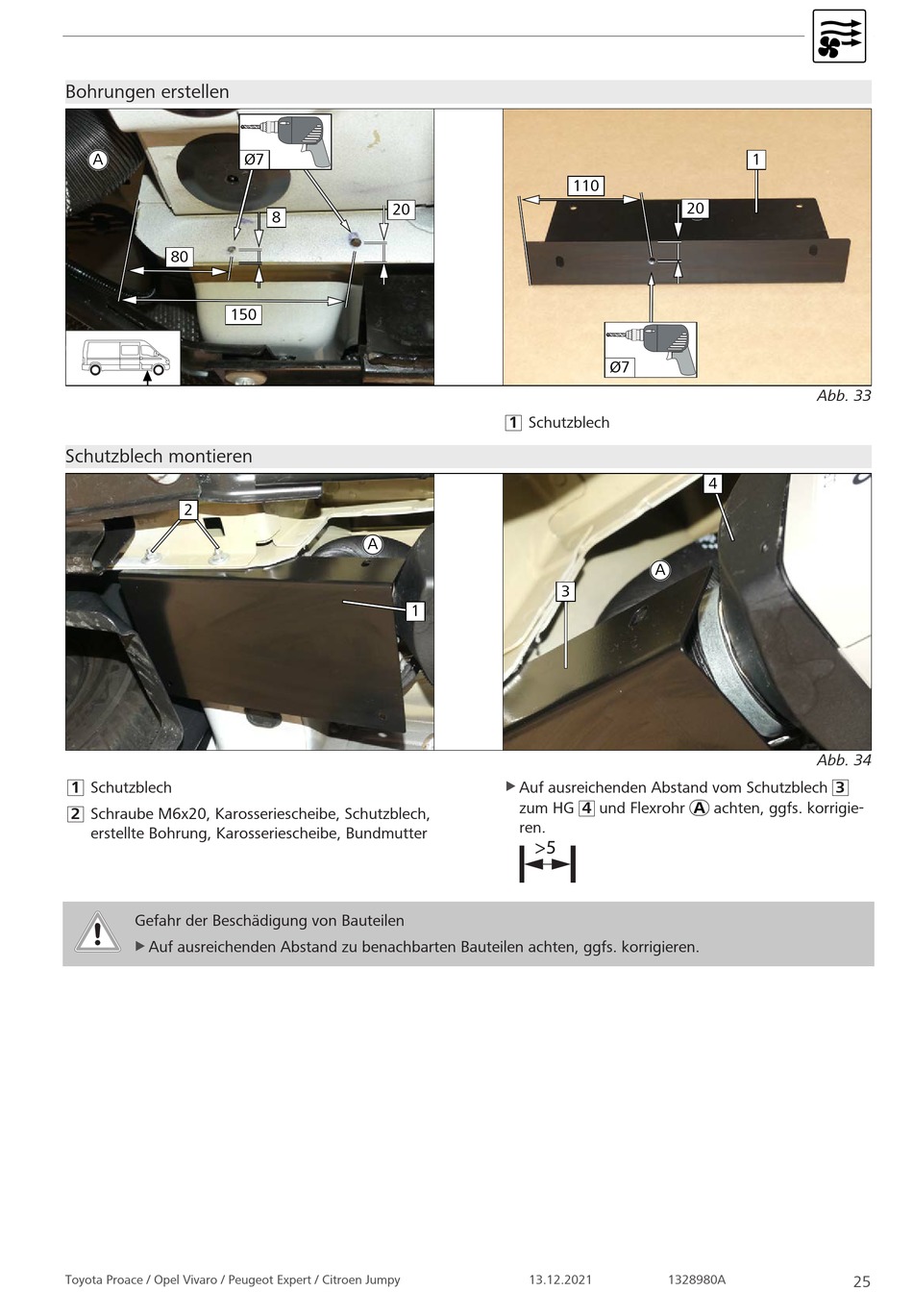

Bohrungen erstellen
A
80
150

Schutzblech montieren

2
1 Schutzblech
2 Schraube M6x20, Karosseriescheibe, Schutzblech,
erstellte Bohrung, Karosseriescheibe, Bundmutter
Gefahr der Beschädigung von Bauteilen
Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren.
u
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
Ø7
20
8
A
1
110
Ø7
1 Schutzblech
A
3
u Auf ausreichenden Abstand vom Schutzblech 3
zum HG 4 und Flexrohr
ren.
>5
13.12.2021 1328980A
1
20
A
Abb. 33
4
Abb. 34
achten, ggfs. korrigie-
25
