13.3

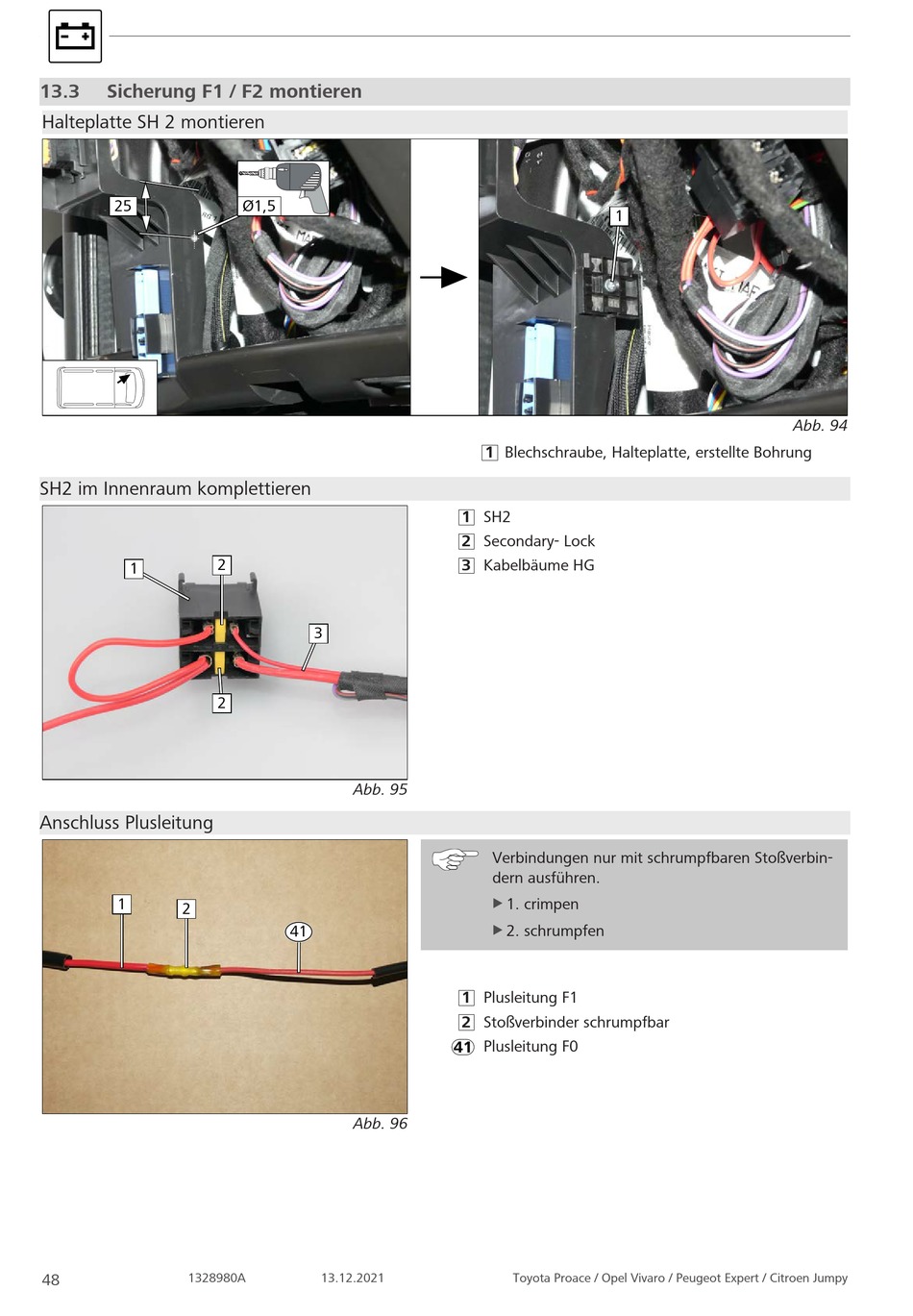

Sicherung F1 / F2 montieren

Halteplatte SH 2 montieren
25

SH2 im Innenraum komplettieren

1

Anschluss Plusleitung

1
2
1328980A
48
Ø1,5
2
3
2
Abb. 95
41
Abb. 96
13.12.2021
1
1 Blechschraube, Halteplatte, erstellte Bohrung
1 SH2
2 Secondary- Lock
3 Kabelbäume HG
Verbindungen nur mit schrumpfbaren Stoßverbin-
dern ausführen.
1. crimpen
u
2. schrumpfen
u
1 Plusleitung F1
2 Stoßverbinder schrumpfbar
Plusleitung F0
Toyota Proace / Opel Vivaro / Peugeot Expert / Citroen Jumpy
Abb. 94
