Datenleitungen
•
Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
wenden.
•
Einwandfreies und vollständiges Schirmungskonzept ausführen.
•
Um Störeinflüsse zu vermeiden, Leitungen stets EMV-gerecht verlegen und ver‐
drahten. Dies gilt z. B. für Leitungen von Schaltnetzteilen, Motoren, getakteten
Reglern und Schützen.
•
Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
Motorleitungen in Kabelkanälen verlegen.
Spannungsversorgung
•
Am Gerät angeschlossene Stromkreise als ES1-Stromkreise oder SELV-Strom‐
kreise (SELV = Safety Extra Low Voltage = Sicherheitskleinspannung) ausführen.
Die Spannungsquelle erfüllt die Anforderungen nach ES1 (EN 62368-1) oder nach
SELV (EN 60950-1).
•
Das Gerät muss von einer energiebegrenzten Quelle gemäß UL61010-1, 3rd ed.
cl. 9.4 oder einer begrenzten Stromquelle gemäß UL62368-1 oder Class 2 gemäß
NEC versorgt werden.
•
Erforderliche Leistungsabgabe der Spannungsquelle: mindestens 48 W
•
Bei einer Versorgungsspannung DC 24 V ± 20 % die Leitungen mit einer separa‐
ten Sicherung absichern. Die notwendige Sicherung hängt von der verwendeten
Leitung ab (typisch z. B. Leitung M12 17-polig mit Sicherung 2 A, Leitung M12
5-polig mit Sicherung 4 A). Die Sicherung im zuführenden Stromkreis am Anfang
der Versorgungsleitung einfügen.
•
Um den Kurzschluss- und Überlastschutz der kundenseitigen Versorgungsleitun‐
gen sicherzustellen, die Aderquerschnitte nach gültigen Normen wählen und
umsetzen.
Power / CAN / serielle Schnittstelle / IO
12
2
1
11
3
10
13
16
4
9
17
8
5
14
6
7
15

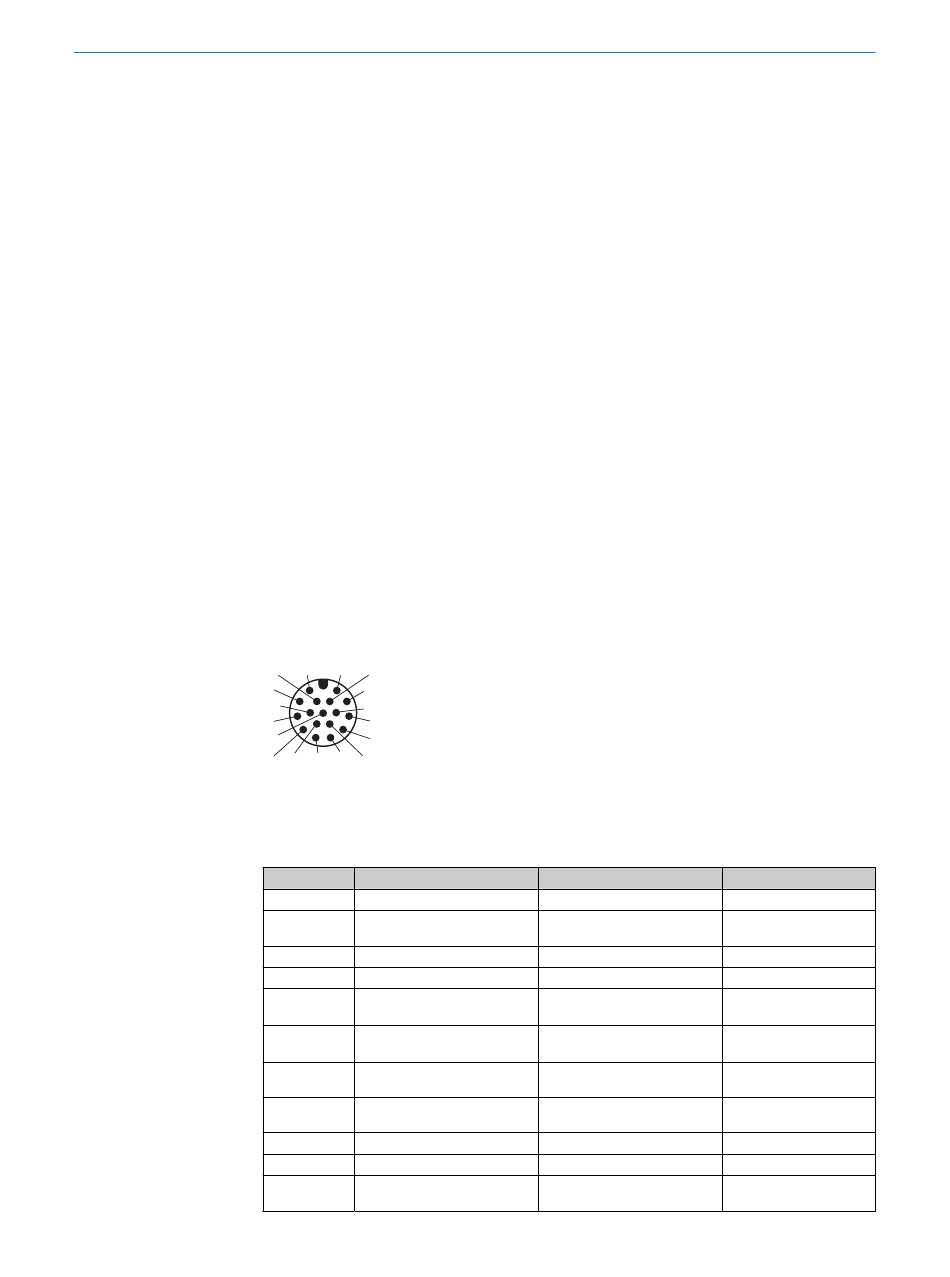

Abbildung 8: Stecker M12, 17-polig, A-codiert
Die serielle Schnittstelle und die Digitaleingänge und -ausgänge sind nicht verfügbar.
Die zugehörigen Pins nicht verbinden.
Kontakt
Signal
1
GND
2
V
S
3
CAN L
4
CAN H
5
TD+ (RS-422)
6
TD- (RS-422)
TxD (RS-232)
7
TxD (RS-232)
8
RxD (RS-232)
9
SensGND
10
Sensor 1
11
RD+ (RS-422)
ELEKTRISCHE INSTALLATION
Beschreibung
Versorgungsspannung: 0 V
Versorgungsspannung: DC 24 V
± 20 %
CAN-Bus LOW (IN/OUT)
CAN-Bus HIGH (IN/OUT)
Serielle Datenschnittstelle (Sen‐
der+)
Serielle Datenschnittstelle (Sen‐
der–)
Serielle Serviceschnittstelle (Sen‐
der)
Serielle Serviceschnittstelle (Emp‐
fänger)
Masse Digitaleingänge
Digitaleingang 1
Serielle Datenschnittstelle (Emp‐
fänger+)
B E T R I E B S A N L E I T U N G | Lector85x EtherNet/IP™
5
Information
Nicht verbinden.
Nicht verbinden.
