TECHNISCHE DATEN
10.3
Maßzeichnung
38
B E T R I E B S A N L E I T U N G | Lector85x EtherNet/IP™
Schutzart
IP 65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019,
EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02)
Elektrische
EN 61010-1:2010
Sicherheit
EN 61010-1:2010/A1:2019
EN 61010-1:2010/A1:2019/AC:2019-04
Regulatorische
Nur NFPA79-Anwendungen. Adapter inkl. Anschlussleitungen stehen zur Ver‐
Hinweise
fügung.
Gewicht
Max. 640 g, ohne Objektiv und Anschlussleitungen
Abmessungen (L
143,4 mm x 90 mm x 46 mm
x B x H)
MTBF
100.000 h
1)
Konfigurierbare Digitaleingänge und Digitalausgänge sind nicht verfügbar.
2)
Maximale Leitungslänge: 10 m
3)
Maximale Leitungslänge: 30 m
4)
Die externe Beleuchtung ist nicht verfügbar.
5)
Die typische Leistungsaufnahme ist abhängig von der Produktkonfiguration. Der angegebene Wert gilt bei
unbelasteten Digitalausgängen.
6)
Die Spannungsversorgung für die externe Beleuchtung über X2 ist nicht verfügbar.
7)
Bei geöffneter Abdeckung entspricht das Gerät nicht mehr der spezifizierten IP-Schutzklasse. Das Gerät
bei temporär geöffneter Abdeckung vor Feuchtigkeit und Staub schützen.
8)
Voraussetzungen:
•
Die Optikschutzhaube ist am Gerät festgeschraubt.
•
Die Abdeckung auf der Geräteoberseite ist geschlossen.
•
Die aufgesteckten Leitungen an den elektrischen Anschlüssen sind verschraubt. Nicht verwendete
elektrische Anschlüsse sind mit einer Schutzkappe abgedichtet.
9)
Nur Gehäuse, ohne Objektiv und Optikschutzhaube.
10)
Bei 25 °C Betriebsumgebungstemperatur.
Basisgerät
40.3
(1.59)
0.9
(0.04)
46
(1.81)

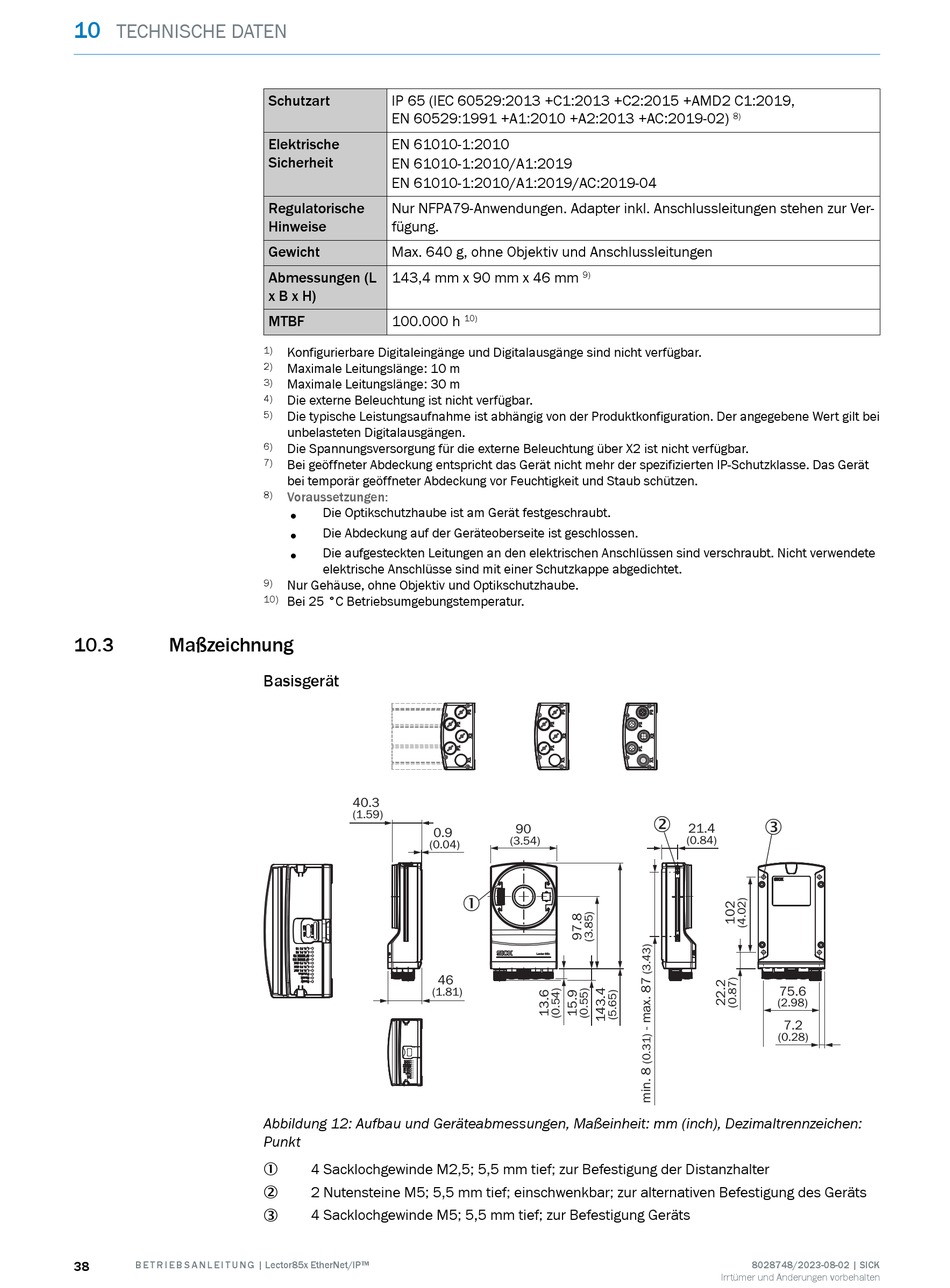

Abbildung 12: Aufbau und Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen:
Punkt
4 Sacklochgewinde M2,5; 5,5 mm tief; zur Befestigung der Distanzhalter
1
2 Nutensteine M5; 5,5 mm tief; einschwenkbar; zur alternativen Befestigung des Geräts
2
4 Sacklochgewinde M5; 5,5 mm tief; zur Befestigung Geräts
3
9)
10)
90
(3.54)
1
Lector 85x
8)
2
3
21.4
(0.84)
75.6
(2.98)
7.2
(0.28)
8028748/2023-08-02 | SICK
Irrtümer und Änderungen vorbehalten
