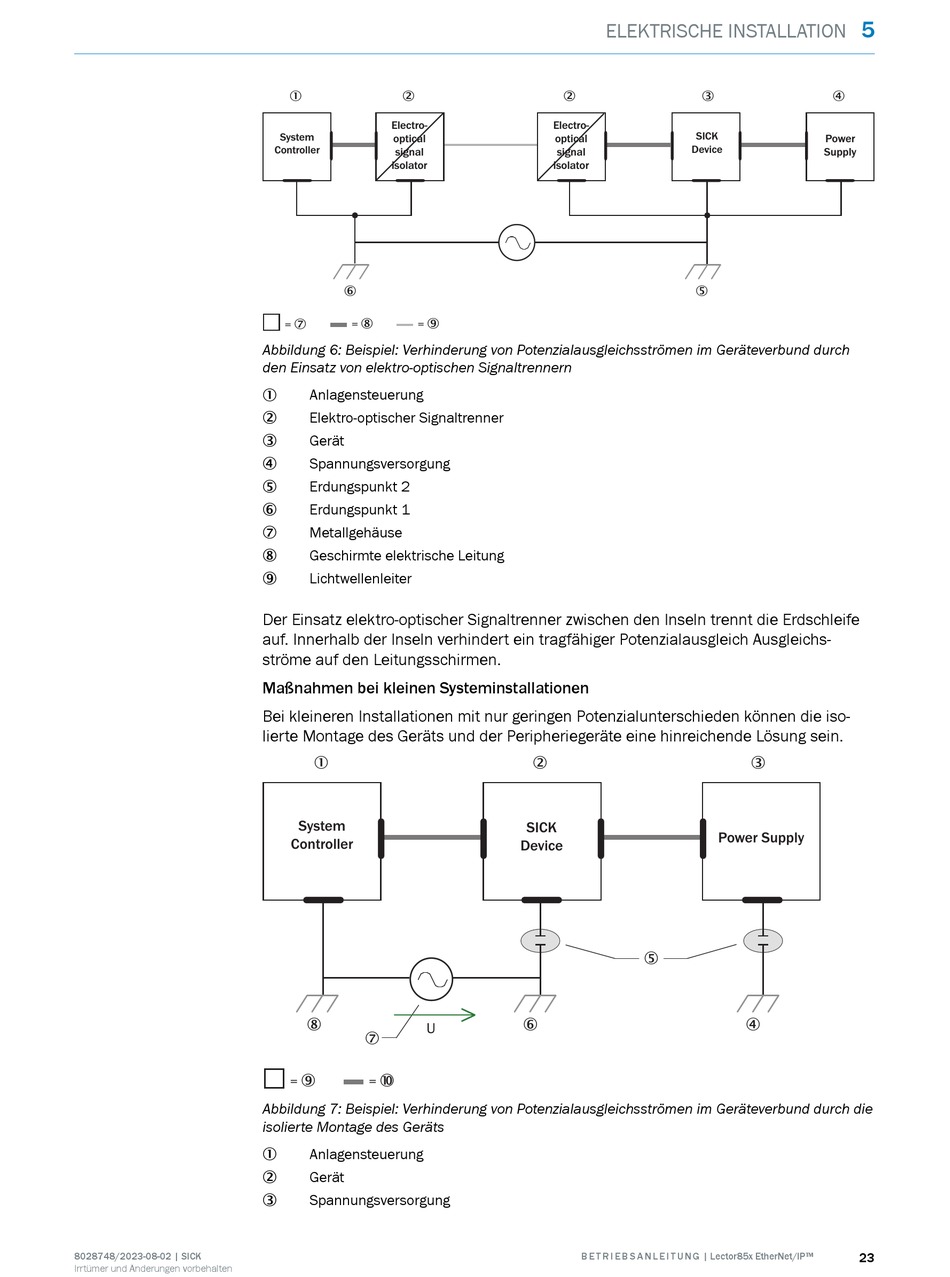

Abbildung 6: Beispiel: Verhinderung von Potenzialausgleichsströmen im Geräteverbund durch
den Einsatz von elektro-optischen Signaltrennern
Anlagensteuerung
1
Elektro-optischer Signaltrenner
2
Gerät
3
Spannungsversorgung
4
Erdungspunkt 2
5
Erdungspunkt 1
6
Metallgehäuse
7
Geschirmte elektrische Leitung
8
Lichtwellenleiter
9
Der Einsatz elektro-optischer Signaltrenner zwischen den Inseln trennt die Erdschleife
auf. Innerhalb der Inseln verhindert ein tragfähiger Potenzialausgleich Ausgleichs‐
ströme auf den Leitungsschirmen.
Maßnahmen bei kleinen Systeminstallationen
Bei kleineren Installationen mit nur geringen Potenzialunterschieden können die iso‐
lierte Montage des Geräts und der Peripheriegeräte eine hinreichende Lösung sein.
1
System
Controller
8
U
7
9
ß
=
=
Abbildung 7: Beispiel: Verhinderung von Potenzialausgleichsströmen im Geräteverbund durch die
isolierte Montage des Geräts
Anlagensteuerung
1
Gerät
2
Spannungsversorgung
3
ELEKTRISCHE INSTALLATION
2
Electro-
SICK
optical
Device
signal
isolator
5
2
SICK
Device
5
6
