PRODUKTBESCHREIBUNG
3.7
Arbeitsabstand
16
B E T R I E B S A N L E I T U N G | Lector85x EtherNet/IP™
Anzeige
LED (Farbe)
L/A P1 FB
o
(Grün)
O
(Gelb)
O
L/A P2 FB
o
(Grün)
O
(Gelb)
O
o = aus; O = leuchtet; Ö = blinkt

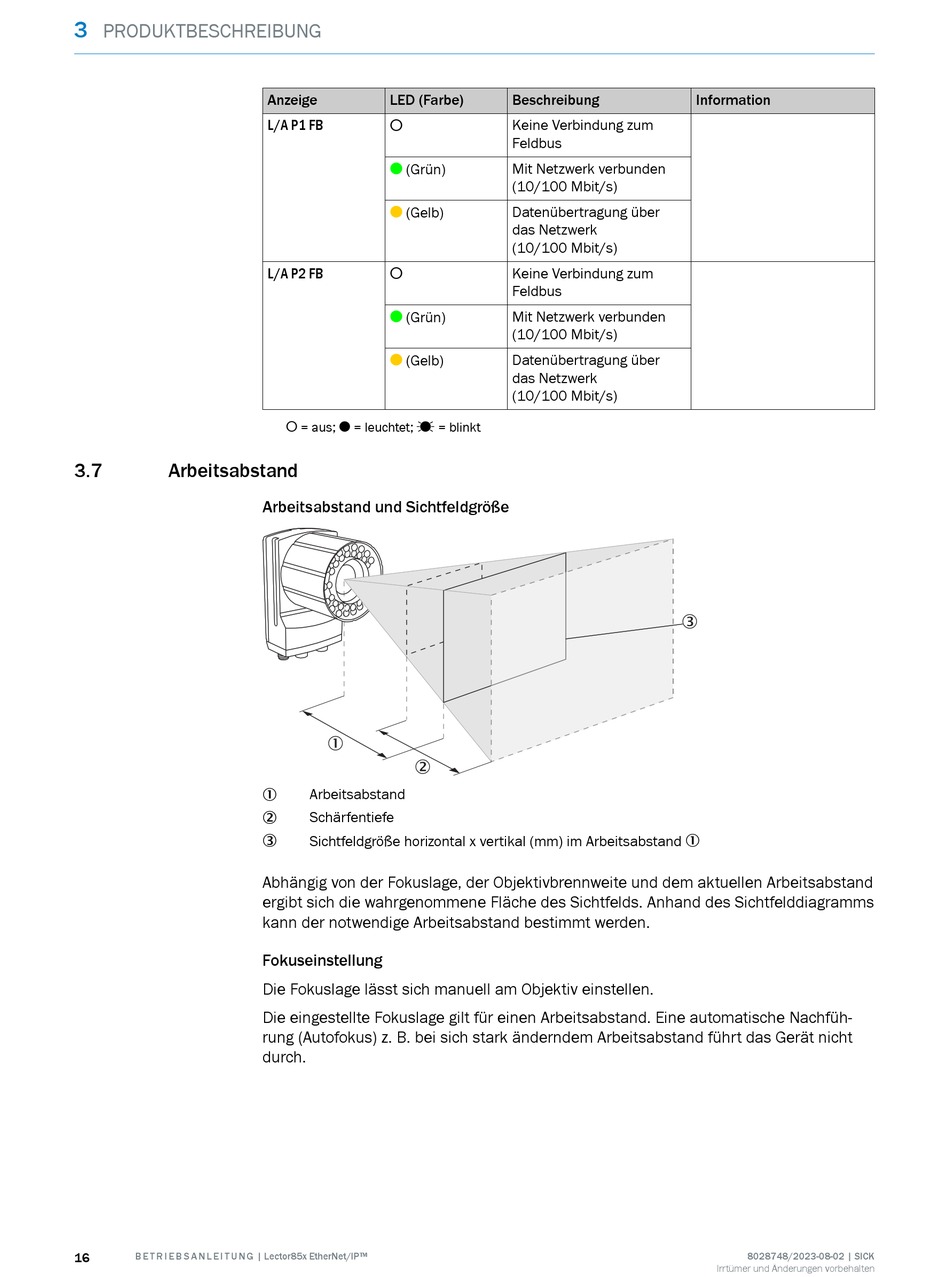

Arbeitsabstand und Sichtfeldgröße
1
2
Arbeitsabstand
1
Schärfentiefe
2
Sichtfeldgröße horizontal x vertikal (mm) im Arbeitsabstand 1
3
Abhängig von der Fokuslage, der Objektivbrennweite und dem aktuellen Arbeitsabstand
ergibt sich die wahrgenommene Fläche des Sichtfelds. Anhand des Sichtfelddiagramms
kann der notwendige Arbeitsabstand bestimmt werden.
Fokuseinstellung
Die Fokuslage lässt sich manuell am Objektiv einstellen.
Die eingestellte Fokuslage gilt für einen Arbeitsabstand. Eine automatische Nachfüh‐
rung (Autofokus) z. B. bei sich stark änderndem Arbeitsabstand führt das Gerät nicht
durch.
Beschreibung
Keine Verbindung zum
Feldbus
Mit Netzwerk verbunden
(10/100 Mbit/s)
Datenübertragung über
das Netzwerk
(10/100 Mbit/s)
Keine Verbindung zum
Feldbus
Mit Netzwerk verbunden
(10/100 Mbit/s)
Datenübertragung über
das Netzwerk
(10/100 Mbit/s)
3
Information
8028748/2023-08-02 | SICK
Irrtümer und Änderungen vorbehalten
