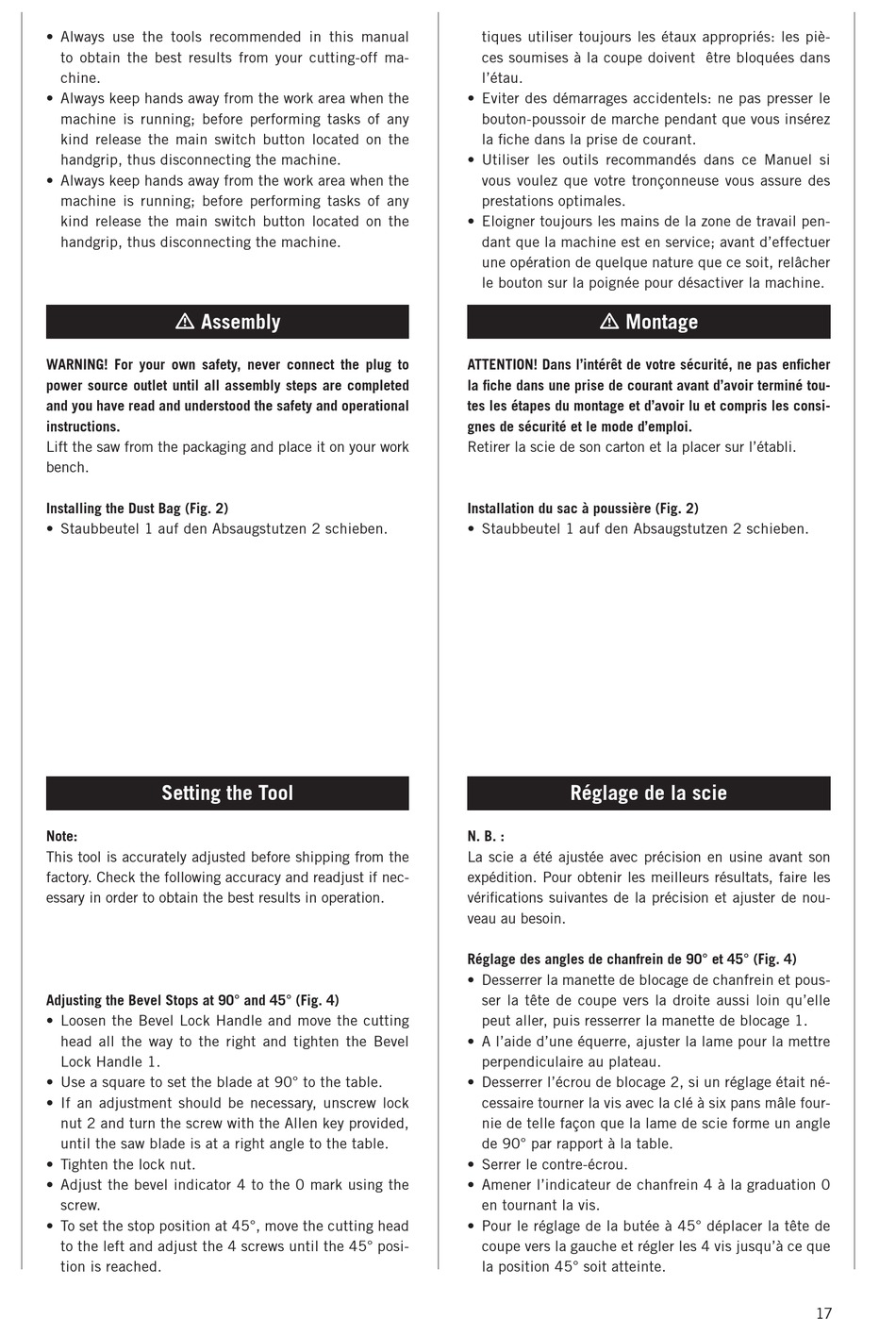

Always use the tools recommended in this manual
to obtain the best results from your cutting-off ma-
chine.
•
Always keep hands away from the work area when the
ma chine is running; before performing tasks of any
kind release the main switch button located on the
handgrip, thus disconnecting the machine.
•
Always keep hands away from the work area when the
machine is running; before performing tasks of any
kind release the main switch button located on the
handgrip, thus disconnecting the machine.
m Assembly
WARNING! For your own safety, never connect the plug to
power source outlet until all assembly steps are completed
and you have read and understood the safety and operational
instructions.
Lift the saw from the packaging and place it on your work
bench.
Installing the Dust Bag (Fig. 2)
•
Staubbeutel 1 auf den Absaugstutzen 2 schieben.
Setting the Tool
Note:
This tool is accurately adjusted before shipping from the
factory. Check the following accuracy and readjust if nec-
essary in order to obtain the best results in operation.
Adjusting the Bevel Stops at 90° and 45° (Fig. 4)
•
Loosen the Bevel Lock Handle and move the cutting
head all the way to the right and tighten the Bevel
Lock Handle 1.
•
Use a square to set the blade at 90° to the table.
•
If an adjustment should be necessary, unscrew lock
nut 2 and turn the screw with the Allen key provided,
until the saw blade is at a right angle to the table.
•
Tighten the lock nut.
•
Adjust the bevel indicator 4 to the 0 mark using the
screw.
•
To set the stop position at 45°, move the cutting head
to the left and adjust the 4 screws until the 45° posi-
tion is reached.
tiques utiliser toujours les étaux appropriés: les piè-
ces soumises à la coupe doivent être bloquées dans
l'étau.
•
Eviter des démarrages accidentels: ne pas presser le
bouton-poussoir de marche pendant que vous insérez
la fiche dans la prise de courant.
•
Utiliser les outils recommandés dans ce Manuel si
vous voulez que votre tronçonneuse vous assure des
prestations optimales.
•
Eloigner toujours les mains de la zone de travail pen-
dant que la machine est en service; avant d'effectuer
une opération de quelque nature que ce soit, relâcher
le bouton sur la poignée pour désactiver la machine.
m Montage
ATTENTION! Dans l'intérêt de votre sécurité, ne pas enficher
la fiche dans une prise de courant avant d'avoir terminé tou-
tes les étapes du montage et d'avoir lu et compris les consi-
gnes de sécurité et le mode d'emploi.
Retirer la scie de son carton et la placer sur l'établi.
Installation du sac à poussière (Fig. 2)
•
Staubbeutel 1 auf den Absaugstutzen 2 schieben.
Réglage de la scie
N. B. :
La scie a été ajustée avec précision en usine avant son
expédition. Pour obtenir les meilleurs résultats, faire les
vérifications suivantes de la précision et ajuster de nou-
veau au besoin.
Réglage des angles de chanfrein de 90° et 45° (Fig. 4)
•
Desserrer la manette de blocage de chanfrein et pous-
ser la tête de coupe vers la droite aussi loin qu'elle
peut aller, puis resserrer la manette de blocage 1.
•
A l'aide d'une équerre, ajuster la lame pour la mettre
perpendiculaire au plateau.
•
Desserrer l'écrou de blocage 2, si un réglage était né-
cessaire tourner la vis avec la clé à six pans mâle four-
nie de telle façon que la lame de scie forme un angle
de 90° par rapport à la table.
•
Serrer le contre-écrou.
•
Amener l'indicateur de chanfrein 4 à la graduation 0
en tournant la vis.
•
Pour le réglage de la butée à 45° déplacer la tête de
coupe vers la gauche et régler les 4 vis jusqu'à ce que
la position 45° soit atteinte.
17
