Fig. 4
3
106
4
1
2
Rikta in verktyget
Upplysning:
Detta verktyg justerades på fabriken innan avsändning.
Kontrollera följande inställningars precision för bästa re-
sultat och korrigera dem vid behov.

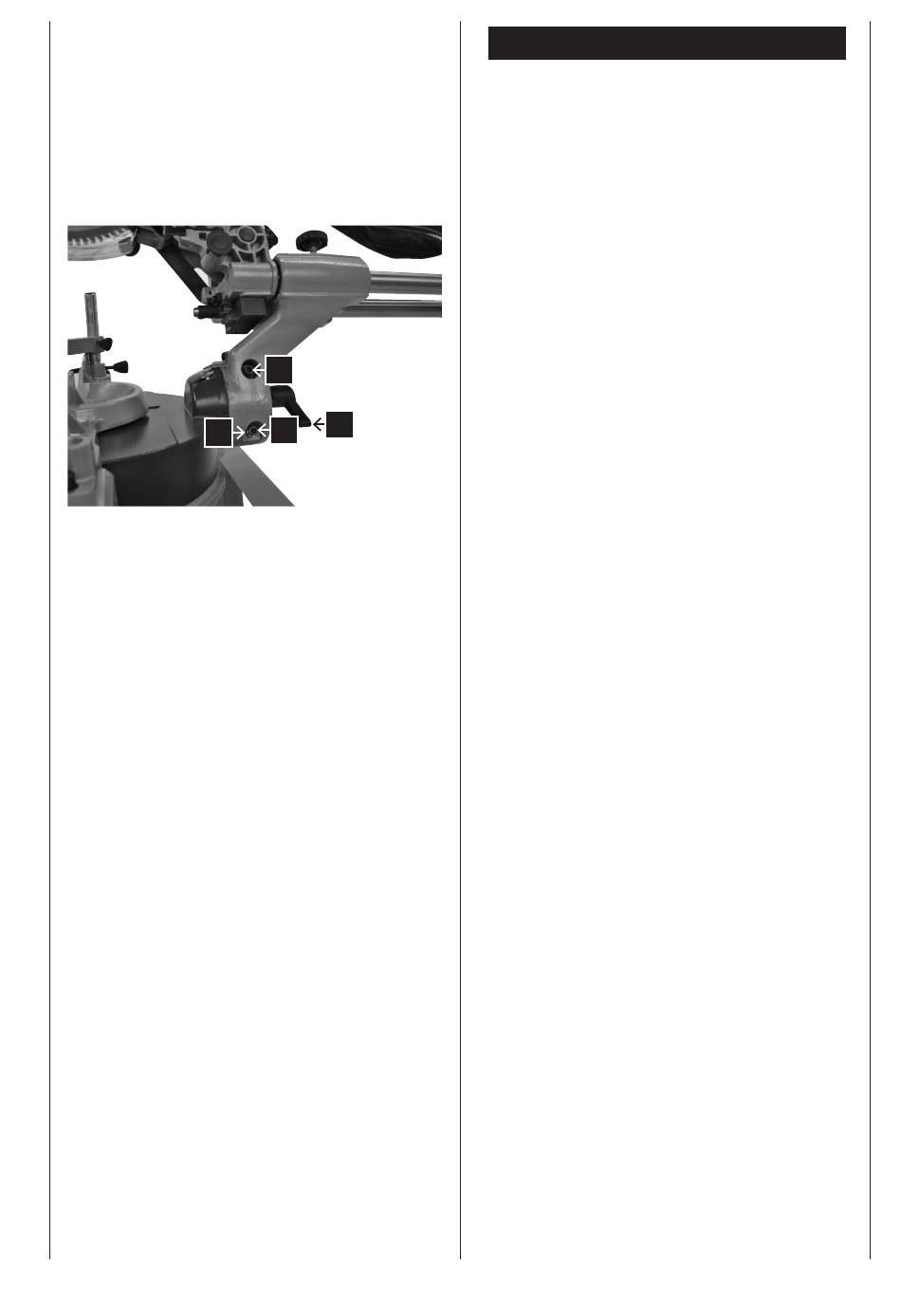

Inställning av vinkelfalserna på 90° och 45° (Fig. 4)
•
Lossa vinkel-spännhaken och sätt skärhuvudet i rörelse
helt till höger. Fixera vinkel-spännkahe1.
•
Använd en vinkelmätare för att ställa in sågbladet på
90° till bordet.
•
Lossa stoppmutter 2, ifall en justering skulle vara nöd-
vändig, och dra skruven med den medlevererade nyck-
eln till infälld bussning så att sågbladet står i 90°–vin-
kel mot bordet.
•
Spänn stoppmuttern.
•
Ställ vinkelvisaren med skruven på 0.
•
För inställning av stoppet på 45° rör skärhuvudet till
vänster och justera de 4 skruvarna tills 45°-läget är
nått.
Inställning av anliggningsytan.
•
Sänk skärhuvudet och tryck in spärrknappen. Säker-
ställ att bordet har en geringsvinkel på 0°.
•
Fäst en universalvinkelmätare på anliggningsytan och
sågbladet.
•
Lossa skruvarna när sågbladet inte rör vinkelmätaren.
•
Ställ in anliggningsytan så att den rör vinkelmätaren
helt. Spänn skruvarna igen.
