Fig. 1
2
1
17
16
6
5
4
3
7
8
19
9
20
14
13
11
12
15

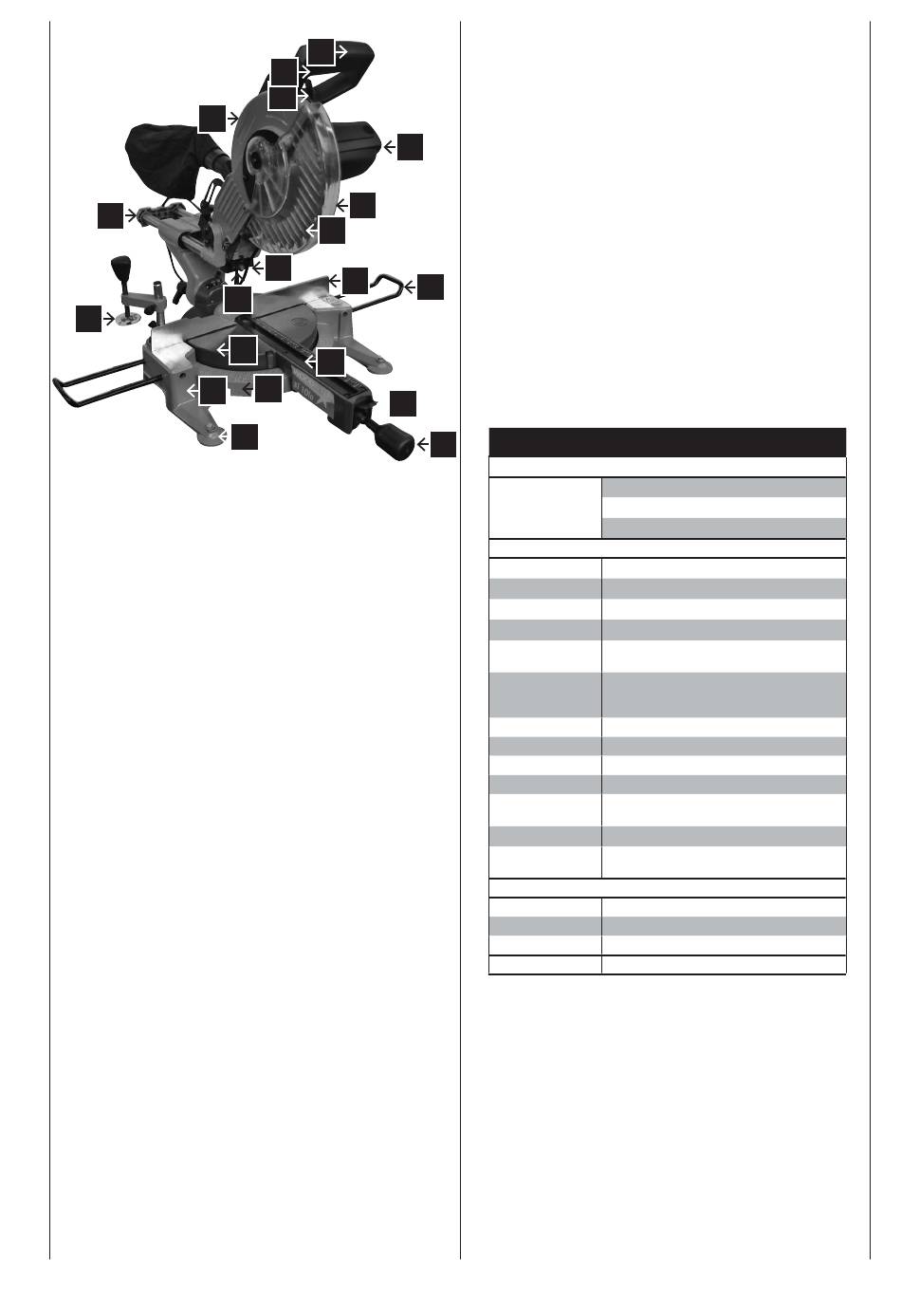

Legende, Fig. 1
1
Zugschlitten
2
Oberer Sägeblattschutz
3
Unterer Sägeblattschutz-Klemmhebel
4
Auslöseschalter
5
Griff
6
6
Motor
7
Unterer Sägeblattschutz
8
Sägeblatt mit Hartmetallspitze
9
Anlagefläche
10
Verlängerungsstütze
11
Winkelskala
12
Gehrungs-Einrastknopf
13
Tischeinlage
10
14
Drehtisch
15
Bolzenlöcher
16
Sockel
17
Spannbacke
18
Klemmgriff
19
Laser
20
Batteriefach
18
Lieferumfang
Technische Daten
Sägeblatt Durchmesser
Sägeblatt-Bohrung
Abmessungen LxBxH
Gewicht
Drehtisch
Durchmesser
Gehrungswinkel-
Anschläge links und
rechts
Schwenkbereich
Neigebereich
Max. Kapazität
Querschnitt mit 90°
Gehrungsschnitt
mit 45°
Schrägschnitt mit 45°
Kombinationsschnitt
mit 45°
Antrieb
Motor V/Hz
Aufnahmeleistung P1
Drehzahl
Laserklasse
Technische Änderungen vorbehalten!
Lärmpegel beim Sägen:
Max. Schalldruckpegel: 86 dB(A)
HM 100lu
Kapp- und Zugsäge HM 100lu
Kleinteile
Bedienungsanweisung
254 mm
30,0 mm
515 x 750 x 610 mm
22,0 kg
270 mm
45°, 30°, 22,5°, 15°, 22,5°, 30°, 45°,
60°
50°/0°/60°
90°–45°
75 x 305 mm
75 x 210 mm
45 x 305 mm
45 x 210 mm
220–240 V / 50 Hz
1800 W
4800 1/min
2
