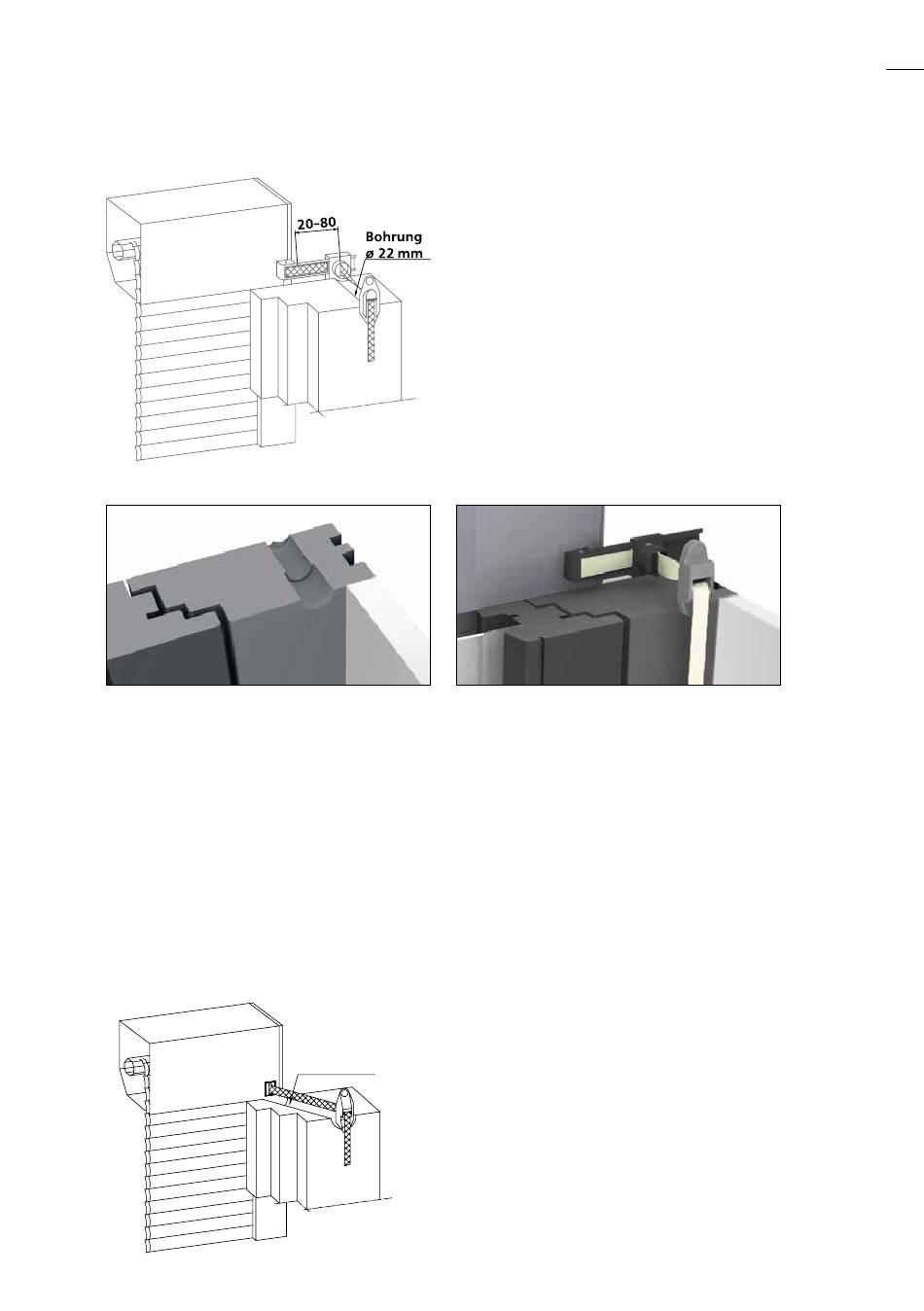

2.3.10 Gurtumlenkung Umlenkmatik UM
Abb. 65
Abb. 66
Der seitliche Versatz zwischen Bohrloch und äußerer Laibungskante liegt
zwischen 20 mm und 80 mm. Der bewegliche Schlitten an der Gurtumlenkung
UM ist in diesem Bereich stufenlos einstellbar.
Gurtumlenkteil im Bedarfsfall kürzen. Gurt um beide Umlenkrollen fädeln.
Gurt mit Umlenkteil von außen in den Blendrahmen stecken und ausrichten.
Beim Montieren des Rollladens darauf achten, dass das Gurtumlenkteil in der
Aussparung der Lagerschale sitzt. Gurtleitrolle befestigen.
2.3.11 Gurtumlenkung Universal UR
1. Austrittsfläche des Gurtes aus der
2. Bohrung seitlich des Blendrahmens
3. In gleicher Höhe innen Gurtdurch-
Abb. 67
Bohrung
Ø 8 bis 10 mm
Abb. 68
Lagerschale seitlich an der Laibung
anzeichnen.
in die Laibung bohren bzw. ausmei-
ßeln.
führungsbohrung am Blendrahmen
anzeichnen und mit Ø 22 mm
waagerecht nach außen bohren.
Vorbaurollladen
25
