24
2 Installation und Montage

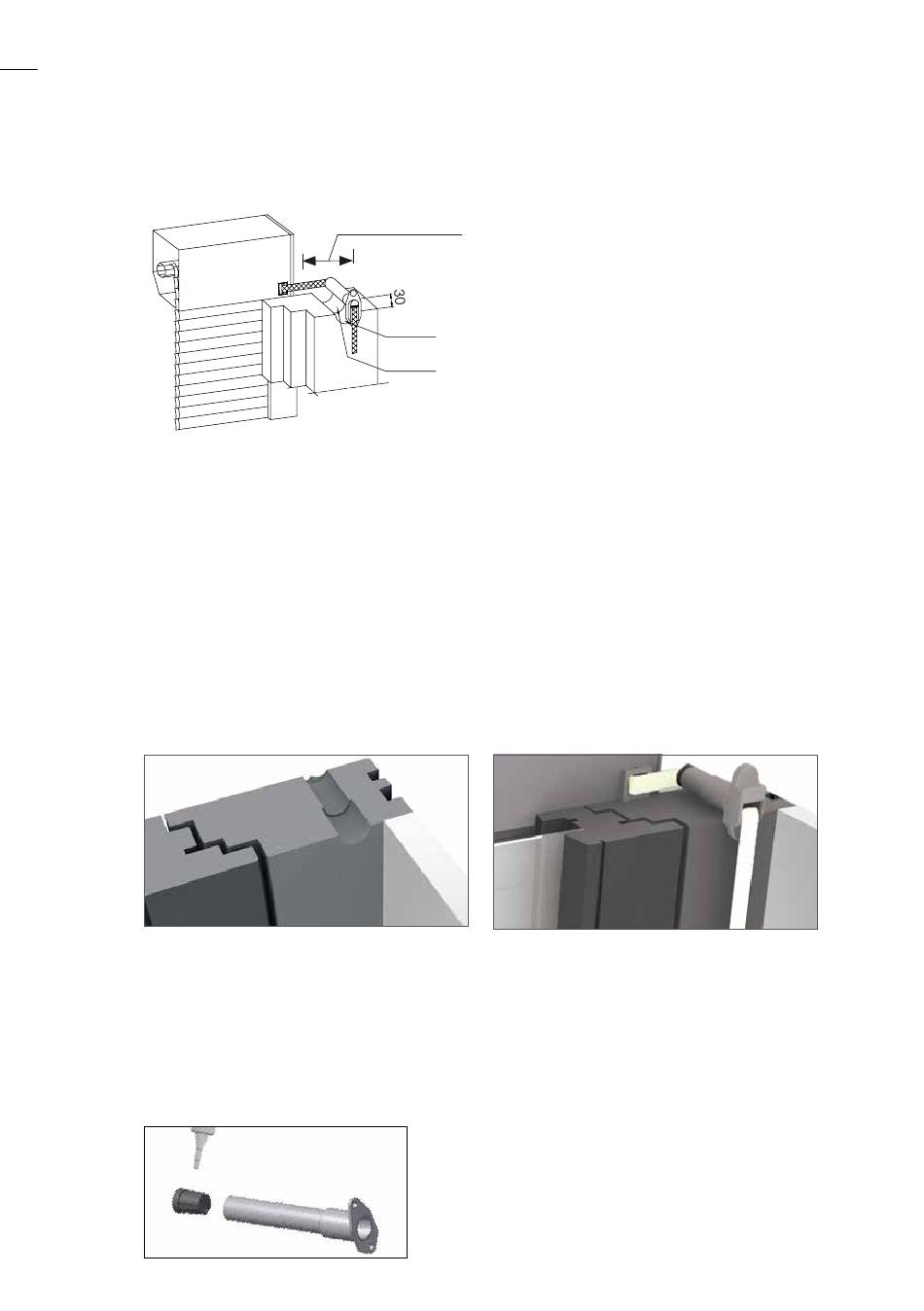

2.3.9 Gurtumlenkung Universal UV
Abb. 61
1. Austrittsfläche des Gurtes aus der Lagerschale seitlich an der Laibung
anzeichnen.
2. Bohrung seitlich des Blendrahmens in die Laibung bohren bzw. ausmeißeln.
3. In gleicher Höhe innen Gurtdurchführungsbohrung am Blendrahmen
anzeichnen und mit Ø 18 mm waagerecht bohren.
4. Für den Einbau der Einsteckhülse von innen 30 mm tief mit Ø 22 mm
aufbohren.
5. Gurtdurchführungsrohr (Ø 18 mm, Länge 120 mm) ablängen auf Rahmen-
stärke.
6. Gurtdurchführung in Gurtführungsrohr einkleben (Bild 63).
Abb. 62
Bitte achten Sie auf den parallelen Verlauf des Gurtdurchführungsschlitzes und
der Befestigungsbohrungen für die Einsteckhülse.
Den Gurt durch die Bohrung des Blendrahmens und durch das komplette
Umlenkteil fädeln. Das Umlenkteil von innen in den Blendrahmen stecken und
ausrichten. Gurtleitrolle befestigen.
Abb. 64
Variabler Abstand von der
Gurtdurchführung Laibung
zum Rolladenkasten
Bohrung
Ø 22 mm
Bohrung
Ø 18 mm
Abb. 63
Auftrag des Klebers auf Gurtdurchführung
