18
2 Installation und Montage
2.3.3 Montage ISG-Rollo

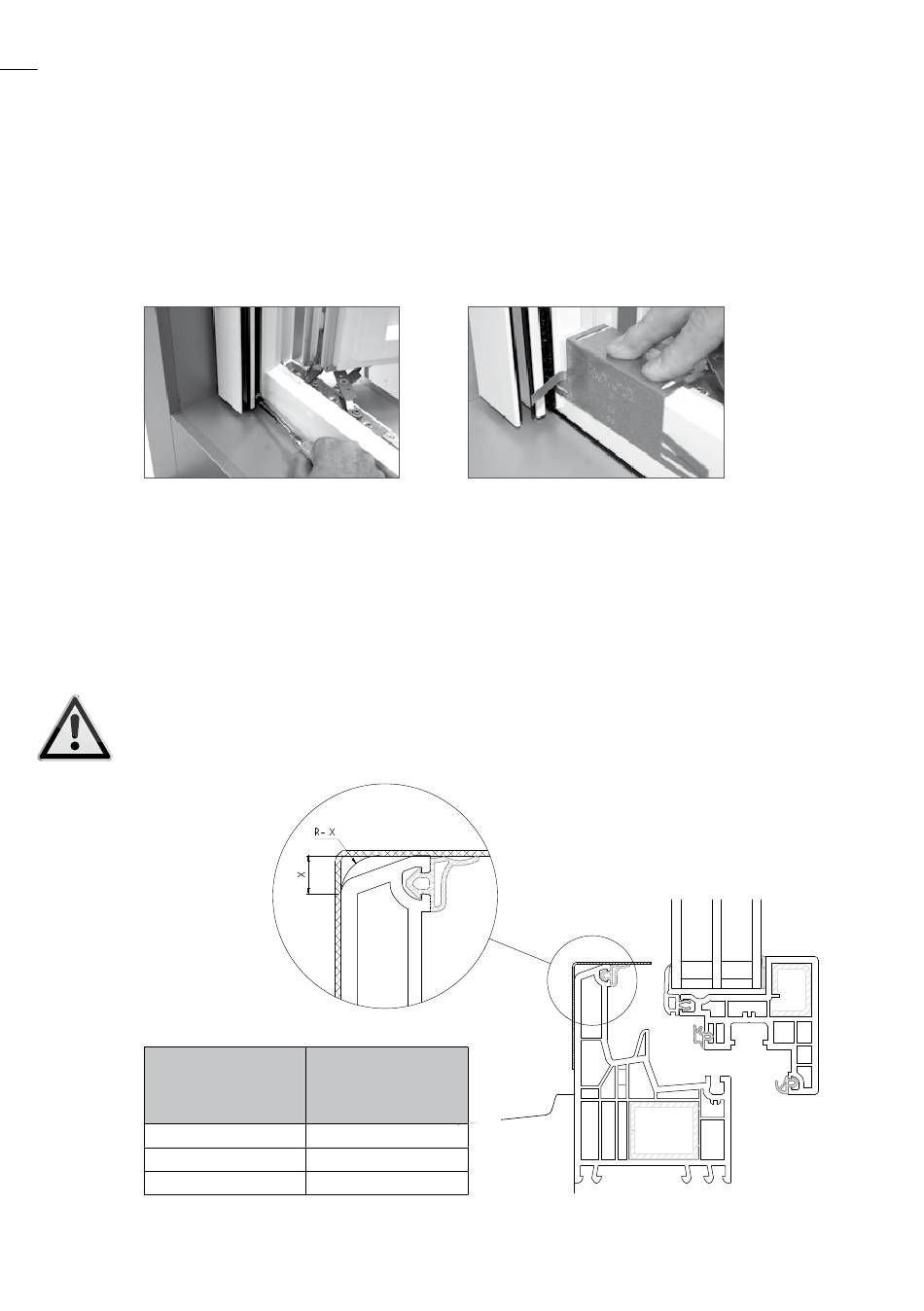

Montage ISG-Rollo (Abdichtung nach hinten)
Damit das Insektenschutzrollo am unteren Fensterrahmen abdichtet und parallel
dazu im Anschlagstück einrasten kann, muss die Position der Endleistenrasten
mittels der mitgelieferten Positionierlehre festgelegt werden.
Abb. 41
1. Schrauben der Endleistenraste rechts und links lösen, Raste nach oben
schieben (Abb. 41).
2. Positionierlehre auf den Fensterrahmen legen (Abb. 42).
3. Je nach Schräge (Fase X) oder Radius (R-X) am unteren Fensterrahmen-
element muss die entsprechende Lasche der Positionierlehre gewählt werden
(Laschenauswahl siehe Tabelle).
An der Positionierlehre die nicht verwendete Lasche wegbiegen!
Fase bzw. Radius am
Fenster-Blendrahmen
X / R-X
Abb. 980–5 mm
Abb. 946–13 mm
Abb. 9614–21 mm
Abb. 42
vergrößert
dargestellt
Positionier-
lehre
Position auf der
Positionslehre
(Oberkante Lasche)
Fensterbank
Abb. 930
Abb. 9510
Abb. 9718
Abb. 43
Fensterflügel
Fensterrahmen
