2 Installation und Montage

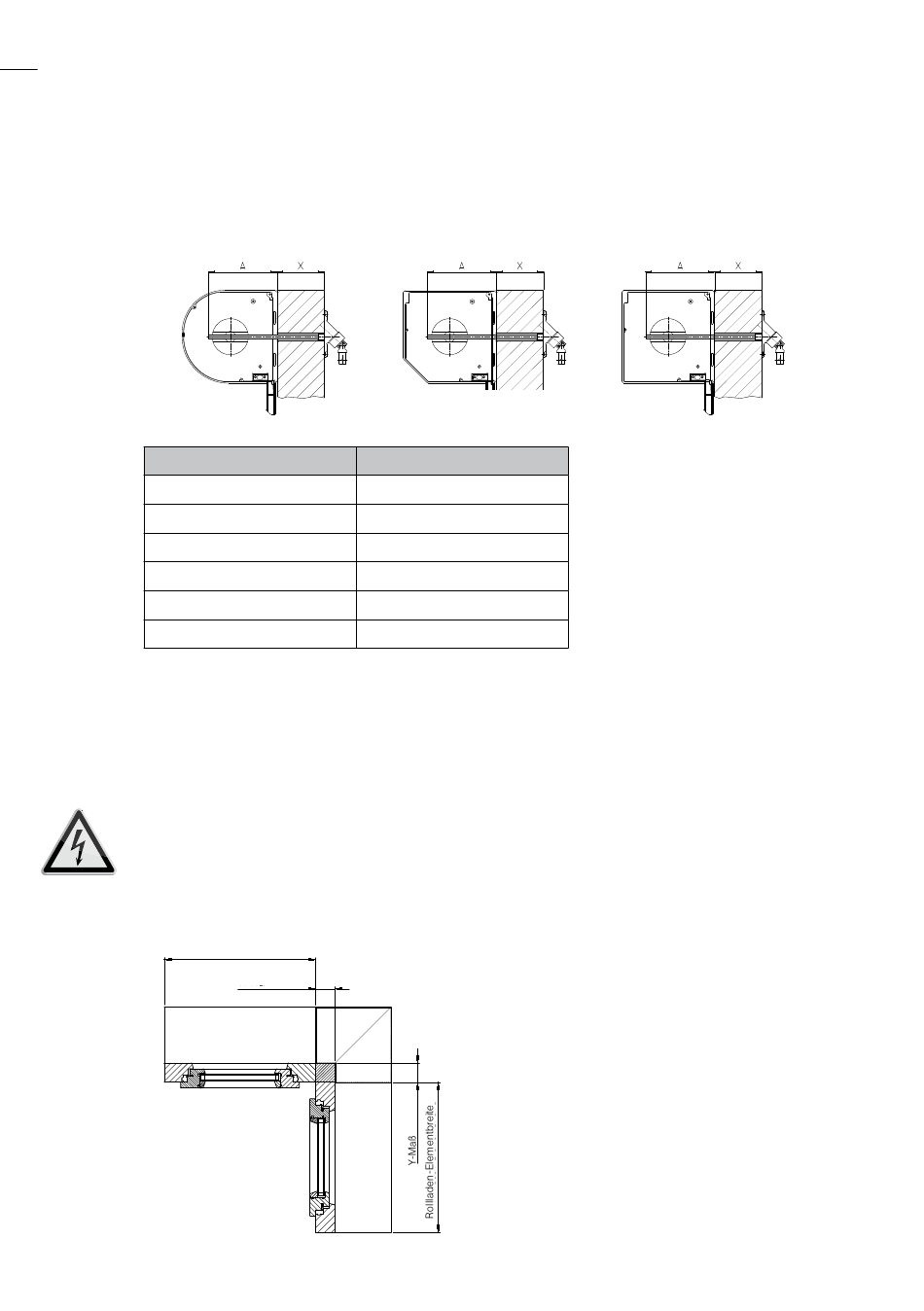

2.3.5 Montage Kurbelbedienung
Vierkantstab des Gelenklagers auf entstehendes Maß (A + X) kürzen.
Gelenklager oder Gelenkplatte einschieben und anschrauben.
Abb. 55: Creato
Kastengröße
2.3.6 Elektroantrieb
Der Elektroantrieb ist vom Werk voreingestellt. Bei Veränderungen der Endlagen-
positionen beachten Sie bitte die beigefügte Einstellanleitung des jeweiligen
Motortypen.
Der Motoranschluss muss nach beigefügter Anschlussvorschrift durch
autorisiertes Fachpersonal erfolgen!
2.3.7 Gehrungsecke geschweißt
Rollladen-Elementbreite
Abb. 56: Conturo
A-Maß
100
125
137
150
180
205
X-Maß
Abb. 57: Cantero
91
103
110
125
135
145
Innenmaß X und Y der Gehrungsecke
ausmessen, Maß X und Y auf das Mauer-
werk übertragen. Danach den Rollladen-
kasten an markierter Stelle montieren.
Geschweißte Gehrungsecke über Lager-
halterungen schieben. Gehrungsecke mit
Schrauben bzw. Nieten an den vorgese-
henen Montagelöchern befestigen.
