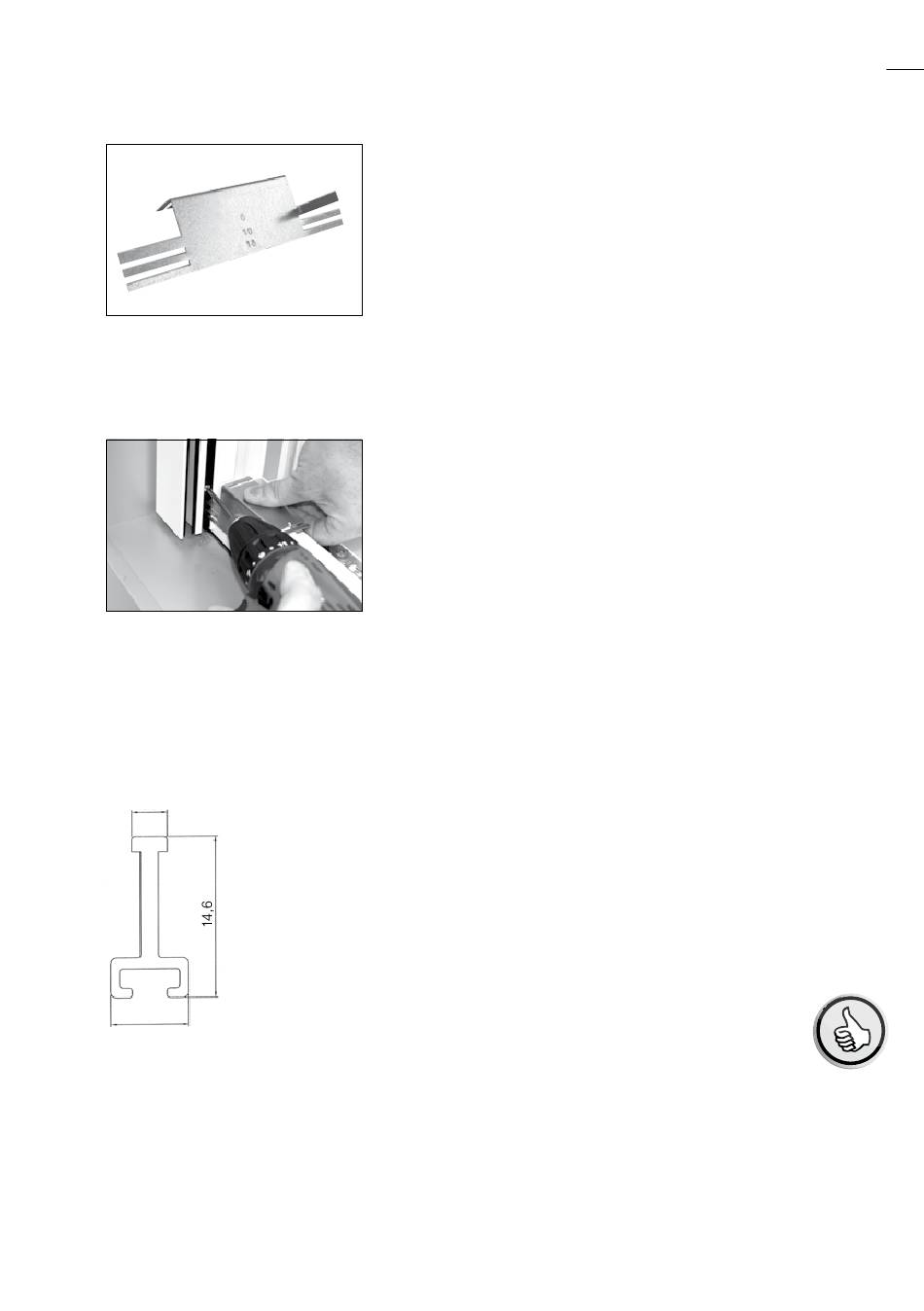

Abb. 44
4. Die Endleistenraste bis auf die Lasche schieben und verschrauben
(Hier ist kein Vorbohren nötig, die Schraube hat klemmende Wirkung).
Abb. 45
5. Wenn die Endleistenrasten rechts und links verschraubt sind, kann die End-
leiste des Insektenschutzrollos nach unten geschoben werden. Diese rastet
dann entsprechend ein.
Montage ISG-Rollo (Abdichtung nach unten)
Wenn die Endleiste des Insektenschutzrollos auf der Fenster-
3,2
bank abdichten soll, ist keine Positionierlehre erforderlich.
Die Endleistenrasten müssen dann bis an das untere Ende der
Führungsschiene geschoben und dort verschraubt werden.
Zusätzlich ist ein beweglicher Endleisteneinsatz nötig, in dem
die Bürste unten eingezogen ist. Die Verriegelungsrasten
müssen einwandfrei laufen, ggf. mit Gleitspray einsprühen.
Zum Verschieben der Endleistenraste die Klemmschraube
7
lösen, damit ein reibungsloses Verschieben möglich ist.
Die Lieferung des beweglichen Endleisteneinsatzes erfolgt nur bei Bestellung
mit Bürste nach unten. Wurde „Bürste nach hinten" bestellt, entfällt werkseitig der
bewegliche Endleisteneinsatz.
Vorbaurollladen
19
