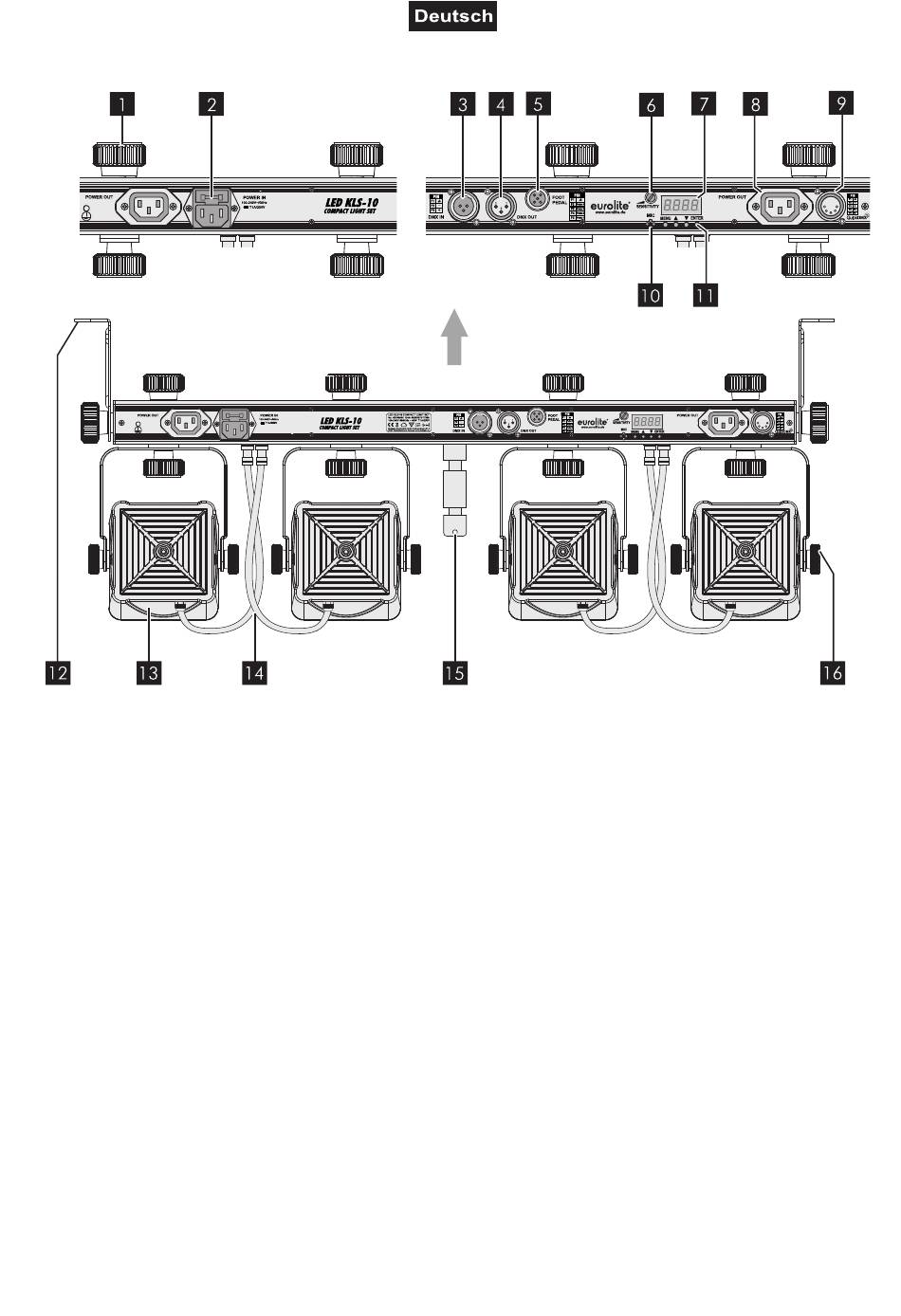

4.2 Bedienelemente und Anschlüsse
1
Feststellschraube
2
Netzanschluss mit Sicherungshalter
• Stecken Sie hier die Netzleitung ein.
• Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte Wert ist am
Gerät angegeben.
3
Buchse DMX OUT
DMX-Signalausgang (3-pol. XLR) zum Anschluss
an den DMX-Eingang eines weiteren
Lichteffektgeräts.
4
Buchse DMX IN
DMX-Signaleingang (3-pol. XLR) zum Anschluss
eines DMX-Controllers.
5
Anschluss für den Fußschalter FP-1
6
Empfindlichkeitsregler für das Mikrofon
7
LED-Display
8
Netzausgänge POWER OUT
Kaltgerätebuchsen zu Stromversorgung von
weiteren Geräten.
9
QuickDMX-Anschluss
DMX-Signaleingang (5-pol. XLR) zum Anschluss
eines QuickDMX-Funkempfängers. Der Anschluss
stellt die benötigte Betriebspannung von 5 V zur
Verfügung.
10
Mikrofon zur Musiksteuerung
11
Bedientasten
12
Montagebügel
13
LED-Scheinwerfer 1 bis 4
14
Anschlusskabel für die Steuereinheit
15
TV-Zapfen zum Aufsetzen auf ein Stativ
16
Feststellschraube
8/40
00082778.DOCX, Version 1.0
