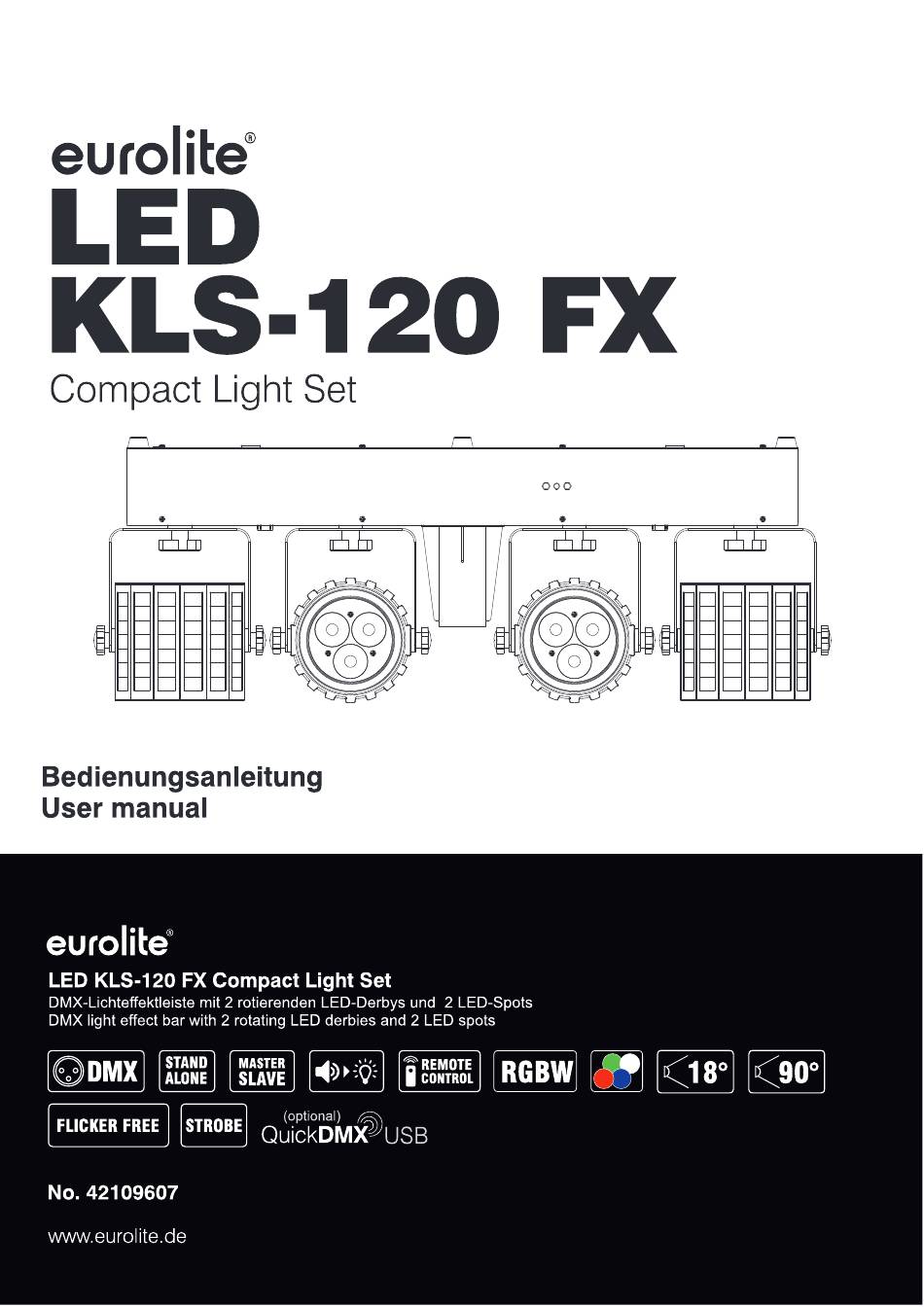

etJfOlite
KLS.120
Compact Light Set
Bedienungsanleitung
User
manual
eucolite
LED KLS-120 FX Compact
DMX-Lichteffektleiste
mit 2 rotierenden LED-Derbys
DMX light effect bar with 2 rotating LED derbies and 2 LED spots
STAND
ALONE
FLICKER FREE
STROBE
No.
42109607
www
eurolite
de
Light Set
und 2 LED-Spots
MASTER
SLAVE
(optional)
QuickDMX
USB
FX
ooo
REMOTE
RGBW
CONTROL
(180
Werbung
Verwandte Anleitungen für EuroLite LED KLS-120 FX
Inhaltszusammenfassung für EuroLite LED KLS-120 FX
- Seite 1 KLS.120 Compact Light Set Bedienungsanleitung User manual eucolite LED KLS-120 FX Compact Light Set DMX-Lichteffektleiste mit 2 rotierenden LED-Derbys und 2 LED-Spots DMX light effect bar with 2 rotating LED derbies and 2 LED spots (180 STAND MASTER REMOTE...
- Seite 2 Inhaltsverzeichnis Deutsch EINFÜHRUNG. Produktmerkmale SICHERHElTSHlNWElSE..........................5 Vorderseite Oberseite Rückseite INSTALLATION ......................Überkopfmontage Stativmontage ANSCHLÜSSE DMX512-Ansteuerung Drahtlose DMX-Übertragung mit QuickDMX Anschluss Netz BEDIENUNG Bedientasten Menüstruktur Standalone-Betrieb Fernbedienung IR-7 DMX-Betrieb REINIGUNG WARTUNG.. Sicherungswechsel UMWELTSCHUTZ TECHNISCHE DATEN Zubehör 2/36 00128818, Version...
- Seite 3 Artikelnummer / This user manual is valid for the article number: 42109607 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/36 00128818, Version...
- Seite 4 2, 9, Oder 21 DMX-Kanäle wählbar Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten Zusätzliche Gummifüße wenn das LED-Kompakt-Lichtset auf den Boden gestellt werden sol' Reine Konvektionskühlung über Kühlrippen, keine Lüfter, besonders leise im Betrieb IEC-Netzanschlüsse...
- Seite 5 Deutsch SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise benutzen Produkt in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen Oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um ein LED-Kompakt-Lichtset, mit dem sich dekorative Lichteffekte erzeugen lassen.
- Seite 6 Deutsch Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 oc. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 oc betragen. Vermeiden Sie den Kontakt mit Personen Oder Gegenständen •...
- Seite 7 Deutsch GERÄTEBESCHREIBUNG Vorderseite (1) Gummifüße (5) Stativhülse (2) Infrarotsensor für die Fernbedienung (6) Spots mit 4-W-RGBW Mischung (3) Montagebügel (7) Derbys 3-W-LEDs (RGBW) (4) Feststellschrauben Oberseite (8) Gewinde für Montage einer Traversenklammer 7/36 00128818, Version...
- Seite 8 Deutsch Rückseite (9) LED-Anzeige mit Bedientasten (14)Netzausgang (10)Mikrofon (15)Sicherung (11)DMX-Eingang (16)Netzanschluss (12)DMX-Ausgang (17)Fangsicherung (13)USB-Buchse für QuickDMX- (18)Feststellschraube für Stativmontage Funkempfänger 8/36 00128818, Version...
- Seite 9 Deutsch INSTALLATION Überkopfmontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut...
- Seite 10 Deutsch Stativmontage Für mobilen Einsatz setzen Gerät über Hülse Stativ und fixieren es mit der Feststellschraube. Passende Stative finden Sie im Kapitel Zubehör. Hinweise: • Bitte achten beim Aufbringen Last eine gleichmäßige Lastverteilung und überschreiten Sie nicht die Traglast des Stativs. •...
- Seite 11 Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE 7 Oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden Bedientasten...
- Seite 12 Deutsch Menüstruktur Anzeige Modus Funktion 21CH d001-512 21 -Kanal-Modus Startadresse DMX-Betrieb Addr d001-512 9-Kanal-Modus Startadresse 2-Kanal-Modus und Startadresse d001-512 Farbvoreinstellungen Stat Konstantes Leuchten in einer 15 Farben Automatikbetrieb Auto Au01 - Au03 Automatische Programme Musiksteuerung Soun sool - s003 Musikgesteuerte Programme Ablaufgeschwindigkeit Ablaufgeschwindigkeit...
- Seite 13 Deutsch Musiksteuerung Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei deutlichem Bassschlag) optimal mit dem Gerät wiedergeben Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soun anzeigt Bestätigen Sie mit der Taste ENTER.
- Seite 14 Deutsch Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt InFr die Einstellung on. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen.
- Seite 15 Deutsch DMX-Betrieb Anzahl DMX-Kanäle DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 21 Steuerkanäle. kann aber auch in einen Modus mit 2 Oder 9 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem...
- Seite 16 Deutsch 9-KanaI-Modus Kanal Wert Funktion ooo - 255 Zunehmende Helligkeit 0 — 100% Dimmer - 009 Keine Funktion Strobe-Effekt Strobe mit zunehmender - 255 PAR-Spot Geschwindigkeit0 100% - 009 Keine Funktion 010-019 Grün - 029 - 039 Blau Weiß - 049 Gelb - 059 - 069...
- Seite 17 Deutsch 21 -Kanal-Modus Kanal Wert Funktion ooo - 255 Zunehmende Helligkeit 0 — 100% Dimmer - 009 Keine Funktion Strobe-Effekt Strobe mit zunehmender Geschwindigkeit0 100% - 255 PAR-Spot Rot (0 - 100%) - 255 - 255 Grün (0 - 100%) PAR-Spot - 255 Blau (0 - 100%)
- Seite 18 Deutsch REINIGUNG WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten...
- Seite 19 A 3x600mm bis 5k , silber Best. -Nr. 58010310 OMNITRONIC BS-I EU Boxenhochständer Best. -Nr. 60004160 EUROLITE DMX Kabel XLR 3poI 3m sw Best. -Nr. 3022785H PSSO DMX Kabel XLR 3poI 3m sw Neutrik Best. -Nr. 30227810 EUROLITE IR-7 Fernbedienun Best.
- Seite 20 Stepless color blend, color change, color fade, dimmer and strobe effect Sound-control via built-in microphone with sensitivity control Supports QuickDMX - the wireless DMX system from Eurolite Built-in phantom-powered USB port for QuickDMX receivers (accessory) 2, 9 or 21 DMX channels...
- Seite 21 English SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage Intended • This device is a LED compact light set for creating decorative lighting effects. This device is designed for professional use in the field of event technology, eg on stage.
- Seite 22 English Warning —risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +450C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 500C during use. Avoid contact by persons and materials. •...
- Seite 23 English DESCRIPTION DEVICE Front Rubber feet (5) Stand sleeve Infrared sensor remote control (6) Spots with 4 W RGBW color blend Mounting bracket (7) Derby 3 W LEDs (RGBW) Fixation screws (8) Thread for truss clamp 23/36 00128818, Version...
- Seite 24 Deutsch Rear (9) LED display with operating buttons (15)Fuse (10)Microphone (16)Power supply (II)DMX input (17)Safety eyelet (12)DMX output (18)Fixation screw for mounting on a stand (13)USB port for QuickDMX receiver (14)Power out 24/36 00128818, Version...
- Seite 25 English INSTALLATION Overhead rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations The device can be attached to your truss system using suitable T PC couplers.
- Seite 26 English Mounting on a stand For mobile use, place the light set on a stand via the sleeve and fasten the fixation screw. Suitable stands can be found in chapter Accessories. .69. Notes: • Please make sure the load is installed in a balanced way and the carrying capacity of the stand is not exceeded.
- Seite 27 All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial controller.
- Seite 28 English Menu structure Display Mode Function 21CH d001-512 21-channel mode start address mode Addr d001-512 9-channel mode start address d001-512 2-channel mode start address Preset colors Stat s 01 -s Constant lighting in one of 15 colors Automatic mode Auto Au 01 - Au 03 Automatic programs Sound...
- Seite 29 English Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided) Press the MENU button so many times until Soun is indicated in the display. Confirm with the ENTER button.
- Seite 30 MANUAL Color mode; select colors with R/G/B/W and (+)/(—) Total brightness; 1 = dark, 9 = bright eurolite• Notes: • The remote control is supplied with a battery inserted An insulating foil between the battery and the battery contacts prevents the battery from being discharged during storage.
- Seite 31 English DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 21 control channels. However, it can also be switched to a mode with 2 or 9 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.
- Seite 32 English 9-channel mode Channel Value Function ooo - 255 Increasing brightness 0 - 100 % Master dimmer - 009 No function Strobe effect Strobe with increasing - 255 PAR spot speed 0 - 100% No function - 009 010- Green - 029 - 039 Blue...
- Seite 33 English 21 -channel mode Channel Value Function 000 - 255 Increasing brightness 0 — 100 % Master dimmer - 009 No function Strobe effect Strobe with increasing speed 0 - 255 - 100% PAR spot Red (0 - 100%) - 255 - 255 Green (O ¯...
- Seite 34 English CLEANING MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.
- Seite 35 Batte 1 x Button cell 3.0 V CR2025 lithium man anese provided All information is subject to change without prior notice. 0 23.06 2020 155 mm 625 mm Accessories EUROLITE TPC-IO ler, silver 59006856 EUROLITE Safet Bond A 3x600mmu...
- Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn Germany D00128818 Version 1.1 Publ. 23/06/2020...
