- Seite 1 BEDIENUNGSANLEITUNG LED KLS-160 COMPACT LIGHT SET Für weiteren Gebrauch aufbewahren! © Copyright Nachdruck verboten!
-
Seite 2: Inhaltsverzeichnis
8. REINIGUNG UND WARTUNG ............................. 16 8.1 Sicherungswechsel ..............................16 9. TECHNISCHE DATEN ..............................17 9.1 Zubehör ................................... 17 Diese Bedienungsanleitung gilt für die Artikelnummer 42109615 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: www.eurolite.de 2/32 00075178.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das EUROLITE Kompakt-Lichtset LED KLS-160 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemässe Verwendung

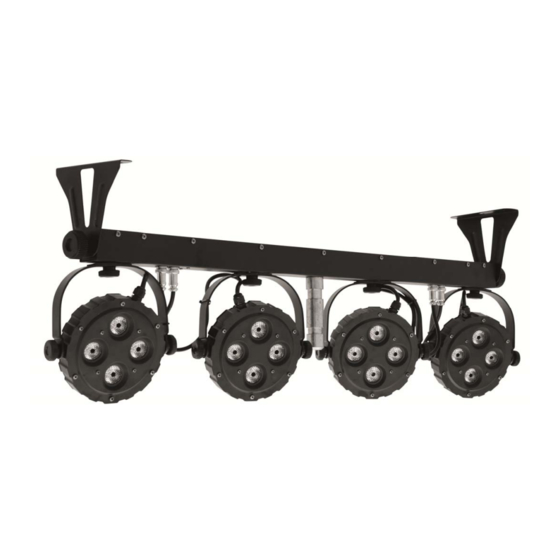

3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Kompakt-Lichtset LED KLS-160 besteht aus vier superflachen LED-Scheinwerfern und der Steuereinheit. Die Lieferung erfolgt vormontiert in einer praktischen Transporttasche. Das Set kann auf ein Leuchten-Stativ aufgesetzt oder an einer Traverse befestigt werden. Dank der integrierten Steuereinheit mit LED-Anzeige lässt sich das Lichtset allein im musikgesteuerten Modus oder im Automatikbetrieb mit prozessorgesteuerten Farbwechseln betreiben. -
Seite 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features DMX-LED-Scheinwerferset mit 16 Tricolor-LEDs • Kompakte Lichtanlage mit 4 superflachen LED-Spots und einem Querträger mit integrierter DMX- Steuereinheit und Stativadapter • Absolutes Leichtgewicht bestens geeignet für mobilen Einsatz • Stativ- oder Traversenmontage • Lieferung erfolgt vormontiert in praktischer Transporttasche •... -
Seite 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Montagebügel Anschluss für den Fußschalter FP-1 Mikrofon zur Musiksteuerung Netzanschluss mit Sicherungshalter • Stecken Sie hier die Netzleitung ein. • Ersetzen Sie die Sicherung nur bei ausgesteck- Empfindlichkeitsregler für das Mikrofon tem Gerät und nur durch eine gleichwertige Sicherung. -
Seite 8: Installation
5. INSTALLATION 5.1 Montage auf einem Stativ Für den mobilen Einsatz setzen Sie das Lichtset auf ein Leuchten-Stativ auf. Passende Artikel finden Sie im Kapitel Zubehör. Lösen Sie zunächst am Stativ die Feststellschrauben der Stellfüße. Ziehen Sie die Stellfüße aus, bis die Querstreben in einem 90°-Winkel zu den Stellfüßen stehen. -
Seite 9: Scheinwerfer Ausrichten
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! 5.3 Scheinwerfer ausrichten... -
Seite 10: Inbetriebnahme
6. INBETRIEBNAHME 6.1 Anschluss ans Netz Schließen Sie das Gerät über das Netzkabel ans Netz an (230 V AC, 50 Hz ~). Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Hinweis: Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 11: Zusammenschalten Mehrerer Lichtsets (Master/Slave-Betrieb)
6.3 Zusammenschalten mehrerer Lichtsets (Master/Slave-Betrieb) Es lassen sich mehrere Lichtsets zusammenschalten. Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern. Verbinden Sie den Anschluss DMX OUT des Hauptgeräts über ein 3-poliges XLR-Kabel mit dem Anschluss DMX IN des ersten Nebengeräts. Verbinden Sie dann den Anschluss DMX OUT des ersten Nebengeräts mit dem Anschluss DMX IN des zweiten Nebengeräts usw., bis alle Geräte in einer Kette angeschlossen sind. -
Seite 12: Bedienung
7. BEDIENUNG Nach dem Anschluss ans Netz benötigt das Gerät eine kurze Einstellphase und ist danach betriebsbereit. Es lässt sich dann über einen DMX-Controller oder den Fußschalter FP-1 bedienen. Alternativ kann es auch ohne externe Steuerung im musikgesteuerten Modus oder im Automatikbetrieb mit prozessorgesteuerten Farbwechseln betrieben werden. -
Seite 13: Master/Slave-Betrieb Mit Mehreren Lichtsets
Master/Slave-Betrieb mit mehreren Lichtsets Sind mehrere Lichtsets zusammengeschaltet ( 6.3), lassen sich mit dem Hauptgerät (Master) alle Nebengeräte (Slave) synchron steuern. Wählen Sie dazu am Hauptgerät die gewünschte Betriebsart (Musiksteuerung oder Automatikbetrieb) und stellen Sie jedes der Nebengeräte auf die gleiche DMX- Startadresse ein: (... -
Seite 14: Dmx-Protokoll
DMX-Protokoll Kanal 1 – Voreingestellte Programme, Automatikbetrieb, Musiksteuerung DMX-Wert Funktion 000 – 009 010 – 029 Programm 1 030 – 049 Programm 2 050 – 069 Programm 3 070 – 089 Programm 4 090 – 109 Programm 5 110 – 129 Programm 6 130 –... - Seite 15 Kanal 6 – Spot 1: Helligkeit Blau DMX-Wert Funktion 000 – 255 Dimmen von 0 – 100% Kanal 7 – Spot 2: Helligkeit Rot DMX-Wert Funktion 000 – 255 Dimmen von 0 – 100% Kanal 8 – Spot 2: Helligkeit Grün DMX-Wert Funktion 000 –...
-
Seite 16: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 17: Technische Daten
5,5 kg 9.1 Zubehör EUROLITE FP-1 Fußschalter Best.-Nr. 42109710 EUROLITE DMX LED Operator 4 Controller Best.-Nr. 70064504 EUROLITE DMX LED Operator IR2DMX + IR-FB Best.-Nr. 70064512 EUROLITE STV-40-WOT Alustativ Best.-Nr. 59007002 Saveking Sicherungsseil 3x600 schwarz Best.-Nr. 58010252 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
