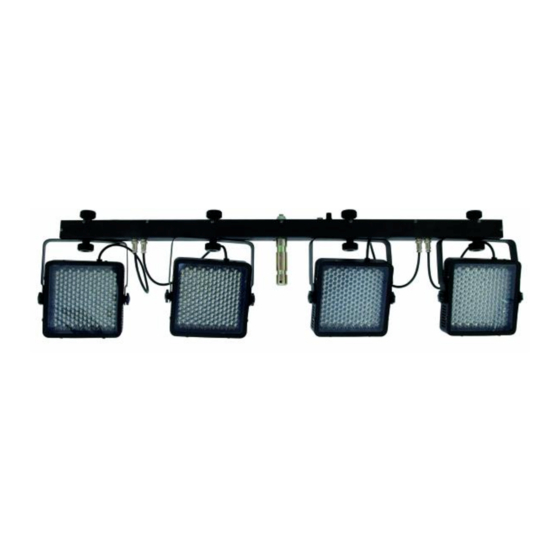

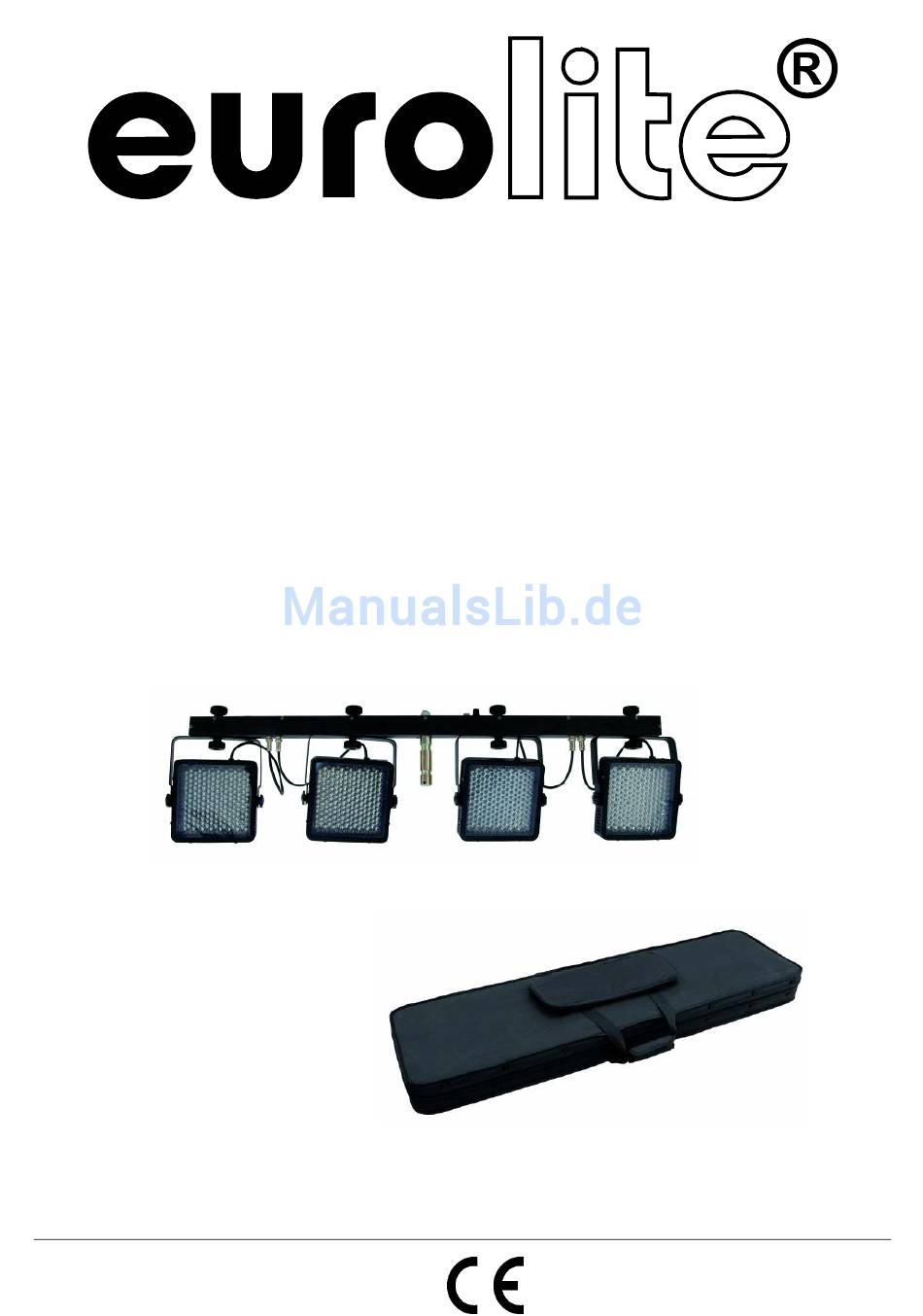

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED KLS-400 RGB DMX Lightset with Case Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 42109780, 42109710 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00042492.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED KLS-400 RGB DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Installation
90° Winkel zu den Stellfüßen stehen. Ziehen Sie die Feststellschraube der Stellfüße fest. Installation des Gerätes Setzen Sie den LED KLS-400 RGB DMX am oberen Stativende auf und ziehen Sie die Feststellschraube fest. Achtung: Beim Aufbringen der Last ist eine gleichmäßige Lastverteilung erforderlich. -
Seite 7: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! -
Seite 8: Anschluss Ans Netz
An der Rückseite des LED KLS-400 RGB DMX befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem... -
Seite 9: Dmx-Gesteuerter Betrieb
DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. DMX-Protokoll Kanal 1 – Interne Programme, Auto Modus, Musikgesteuerter Modus Wert: Funktion: 000 – 009 010 – 029 Programm 1 030 – 049 Programm 2 050 – 069 Programm 3 070 –... -
Seite 10: Betrieb Über Fußschalter
Kanal 9 – Spot 2: blau Wert: Funktion: 000 – 255 Dimmen von 0 – 100% Kanal 10 – Spot 3: rot Wert: Funktion: 000 – 255 Dimmen von 0 – 100% Kanal 11 – Spot 3: grün Wert: Funktion: 000 –... -
Seite 11: Reinigung Und Wartung
Pedal 3: Freeze Pedal 4: Black Out REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. -
Seite 12: Technische Daten
1200 x 55 x 310 mm Gewicht: 8,5 kg Zubehör: Best.-Nr.: Fußschalter für LED KLS Lichtanlage 42109710 EUROLITE STV-40S Stativ, Stahl 59006996 EUROLITE STV-40A Stativ, Alu 59007001 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 07.04.2009 © 12/20... -
Seite 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED KLS-400 RGB DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 14: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 15: Installation
Tighten the fixation screw of the legs. Installation of the device Attach the LED KLS-400 RGB DMX to the top end of the stand and fasten the fixation screw. Caution: The loads have to be installed in a balanced way. -
Seite 16: Dmx-512 Connection / Connection Between Fixtures
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED KLS-400 RGB DMX you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Seite 17: Operation
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED KLS-400 RGB DMX starts running and the display lights up. The device has two operating modes. It can be operated in sound controlled or in DMX-controlled mode. - Seite 18 Channel 2 – Master Dimmer (when Channel 3 on, Channel 2 no function) Value: Function: 000 – 009 010 - 255 Dimming from 0 – 100% Channel 3 – Strobe Value: Function: 000 – 009 010 - 255 Flash, with increasing speed Channel 4 –...
-
Seite 19: Operation Via Foot Switch
Dimming from 0 – 100% OPERATION VIA FOOT SWITCH Connect the foot switch with the LED KLS-400 RGB DMX device via the 5-pin connection cable with plug. The foot switch can be operated in sound controlled (*SND) or in DMX-controlled (*512) mode. -
Seite 20: Replacing The Fuse
1200 x 55 x 310 mm Weight: 8.5 kg Accessories: Foot switch for LED KLS Lightset 42109710 EUROLITE STV-40S Lighting stand, Steel 59006996 EUROLITE STV-40A Lighting stand, Alu 59007001 Please note: Every information is subject to change without prior notice. 07.04.2009 © 20/20...
