Ansaugfitting verschiedener Formen und Abmessungen;
•
Manometer;
•
u.s.w.
•
Für weitere Informationen wenden Sie sich bitte an Ihren Detailhändler.

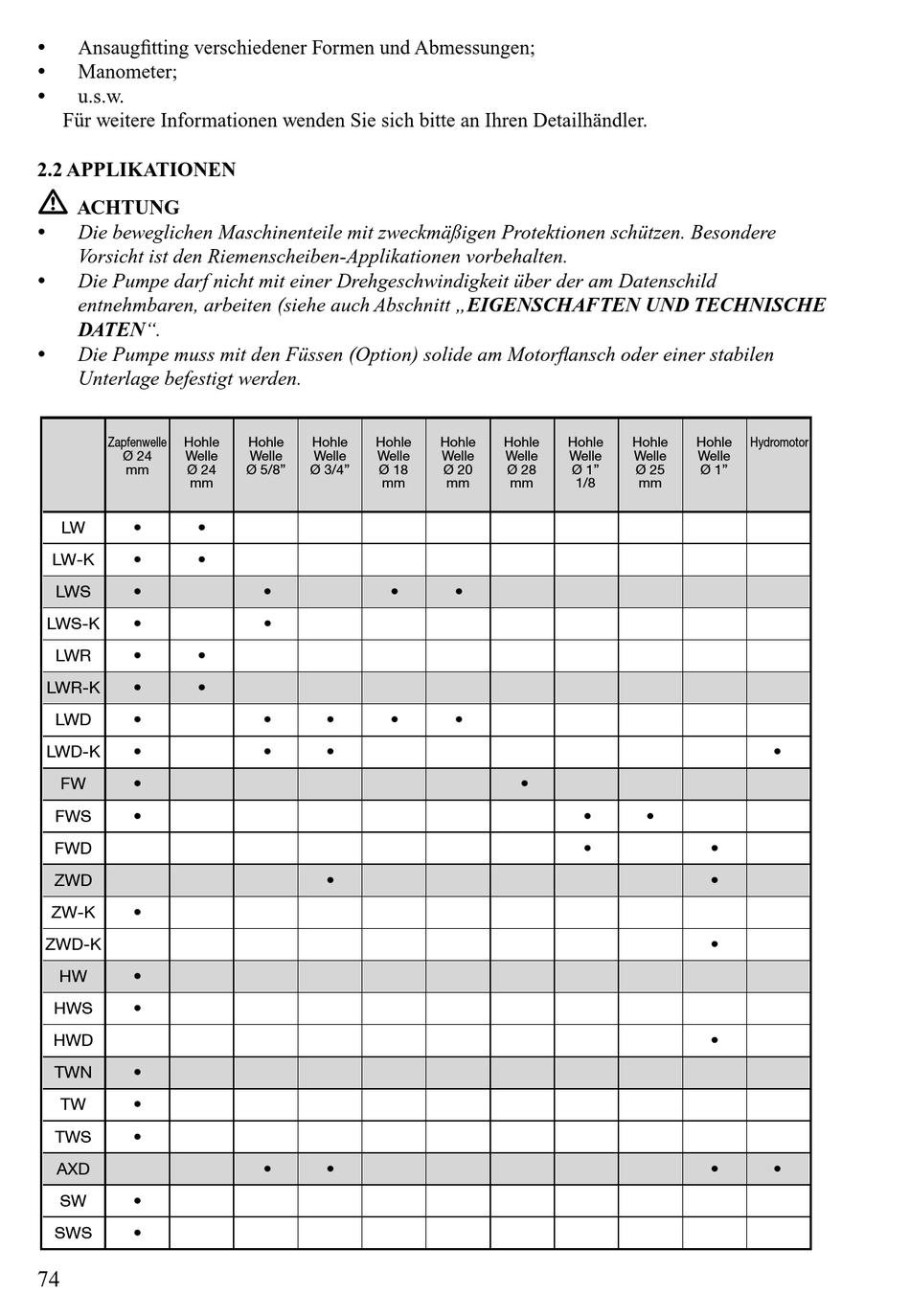

2.2 APPLIKATIONEN
ACHTUNG
•
Die beweglichen Maschinenteile mit zweckmäßigen Protektionen schützen. Besondere
Vorsicht ist den Riemenscheiben-Applikationen vorbehalten.
•
Die Pumpe darf nicht mit einer Drehgeschwindigkeit über der am Datenschild
entnehmbaren, arbeiten (siehe auch Abschnitt „EIGENSCHAFTEN UND TECHNISCHE
DATEN".
Die Pumpe muss mit den Füssen (Option) solide am Motorflansch oder einer stabilen
•
Unterlage befestigt werden.
Zapfenwelle
Hohle
Ø 24
Welle
mm
Ø 24
mm
LW
•
•
LW-K
•
•
LWS
•
LWS-K
•
•
•
LWR
LWR-K
•
•
LWD
•
LWD-K
•
FW
•
FWS
•
FWD
ZWD
ZW-K
•
ZWD-K
HW
•
HWS
•
HWD
TWN
•
TW
•
TWS
•
AXD
SW
•
SWS
•
74
Hohle
Hohle
Hohle
Welle
Welle
Welle
Ø 5/8"
Ø 3/4"
Ø 18
mm
•
•
•
•
•
•
•
•
•
•
•
Hohle
Hohle
Hohle
Welle
Welle
Welle
Ø 20
Ø 28
Ø 1"
mm
mm
1/8
•
•
•
•
•
Hohle
Hohle
Hydromotor
Welle
Welle
Ø 25
Ø 1"
mm
•
•
•
•
•
•
•
•
