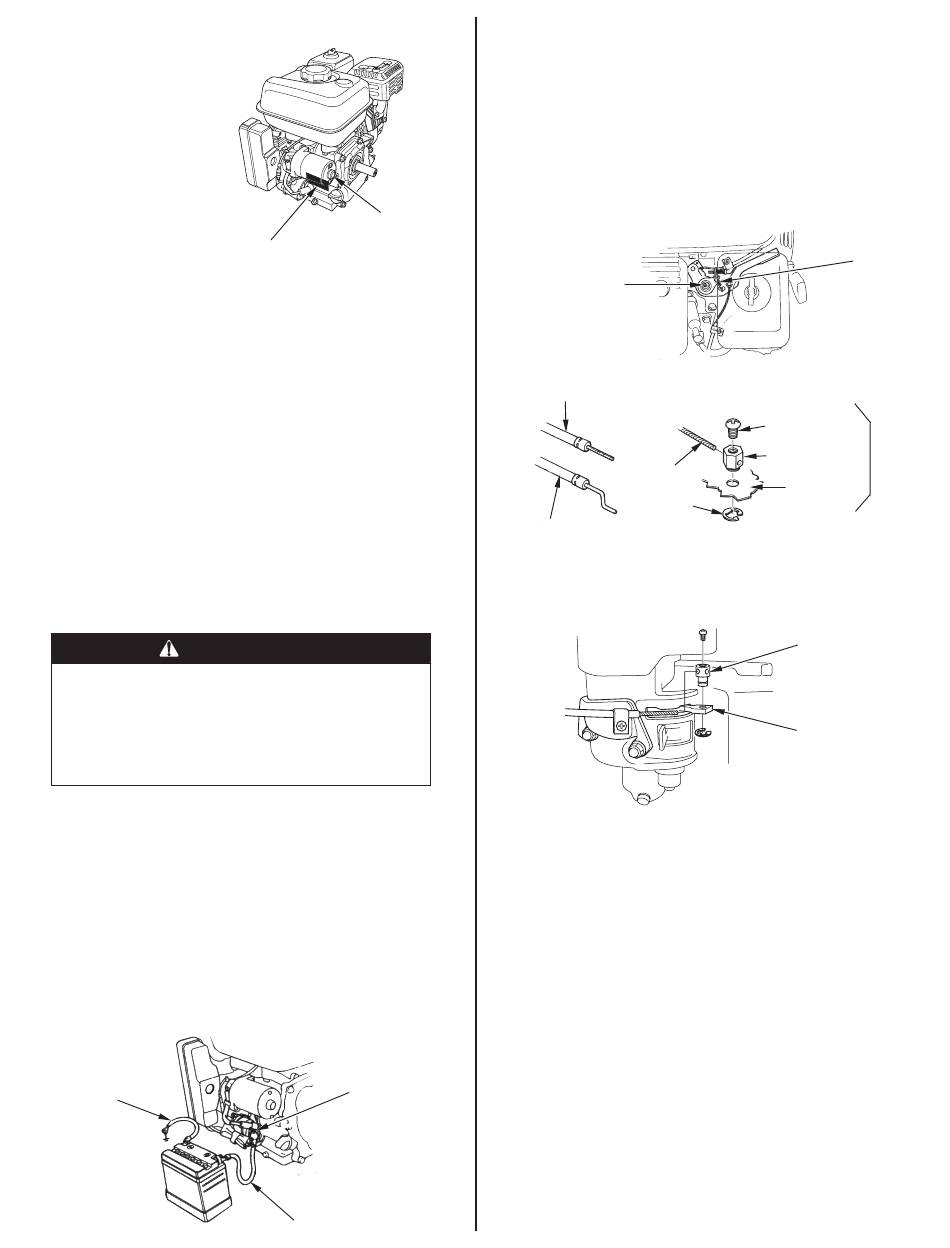

INFORMACJE TECHNICZNE

Lokalizacja numeru
seryjnego
Wpisać numer seryjny,
typ i datę zakupu silnika
w miejsca poniżej.
Te informacje będą potrzebne
w przypadku zamawiania
części lub przesyłania
zapytań technicznych lub
gwarancyjnych.
Numer seryjny silnika: __ __ __ __ - __ __ __ __ __ __ __
Typ silnika: ___ ___ ___ ___
Data zakupu: ______ / ______ / ______
Podłączenia akumulatora do rozrusznika elektrycznego
(wybrane modele)
Używać akumulatora o napięciu 12 V oraz o pojemności
przynajmniej 18 Ah.
Należy zwrócić uwagę, aby nie podłączyć akumulatora w złej
polaryzacji, ponieważ spowoduje to zwarcie układu ładowania
akumulatora. Zawsze należy podłączać kabel dodatni (+)
akumulatora do zacisku akumulatora przed podłączeniem ujemnego
(-) kabla akumulatora – dzięki temu narzędzia nie spowodują
zwarcia w przypadku dotknięcia uziemionej części podczas
mocowania dodatniego (+) kabla akumulatora.
OSTRZEŻENIE
Nieprzestrzeganie odpowiedniej procedury może
spowodować wybuch akumulatora i poważne
obrażenia u osób znajdujących się w pobliżu.
Wszystkie materiały żarzące się, źródła otwartego
ognia i iskier muszą znajdować się z dala od
akumulatora.
OSTRZEŻENIE: Styki, zaciski akumulatora oraz powiązane
akcesoria zawierają ołów i związki ołowiu. Po czynnościach
związanych z akumulatorem należy umyć ręce.
1. Podłączyć kabel dodatni (+) akumulatora do złącza
elektromagnesu rozrusznika, jak pokazano na ilustracji.
2. Podłączyć kabel ujemny (-) akumulatora do śruby mocującej
silnika, śruby ramy lub innego odpowiedniego punktu masy.
3. Podłączyć kabel dodatni (+) akumulatora do zacisku dodatniego
akumulatora (+), jak pokazano na ilustracji.
4. Podłączyć kabel ujemny (-) akumulatora do zacisku ujemnego
akumulatora (-), jak pokazano na ilustracji.
5. Nanieść smar na zaciski i końce kabli.
UJEMNY KABEL (-)
AKUMULATORA
16
ROZRUSZNIK
ELEKTRYCZNY
(wybrane
LOKALIZACJA NUMERU
modele)
SERYJNEGO I TYPU
SILNIKA
ELEKTROZAWÓR
ROZRUSZNIKA
DODATNI KABEL (+) AKUMULATORA
Podłączenie zdalnego sterowania
Dźwignie przepustnicy i ssania posiadają otwory umożliwiające
podłączenie opcjonalnych linek. Poniższe ilustracje przedstawiają
przykłady instalacji linki z litym drutem oraz z elastyczną plecionką.
W przypadku stosowania linki z elastyczną plecionką, należy
zastosować sprężynę powrotną, jak pokazano na ilustracji.
W przypadku zastosowania zdalnego sterowania konieczne jest
poluzowanie nakrętki dociskowej dźwigni przepustnicy.
ZDALNE STEROWANIE PRZEPUSTNICĄ
NAKRĘTKA
DOCISKOWA DŹWIGNI
PRZEPUSTNICY
Mocowanie linki
elastycznej
PIERŚCIEŃ
SPRĘŻYSTY
Mocowanie linki
litej
ZDALNE STEROWANIE SSANIEM
POLSKI
WKRĘT 4 mm
UCHWYT LINKI
LINKA
CZUJNIK
POŁOŻENIA
5 mm
DŹWIGNIA
UCHWYT LINKI
DŹWIGNIA SSANIA
SPRĘŻYNA
POWROTNA
OPCJON-
ALNE
