6.3 Systemanschluss über Verbindungsleitung (M12, 5-polig auf 8-polig)
8021978/1J25/2023-03-22 | SICK
Irrtümer und Änderungen vorbehalten

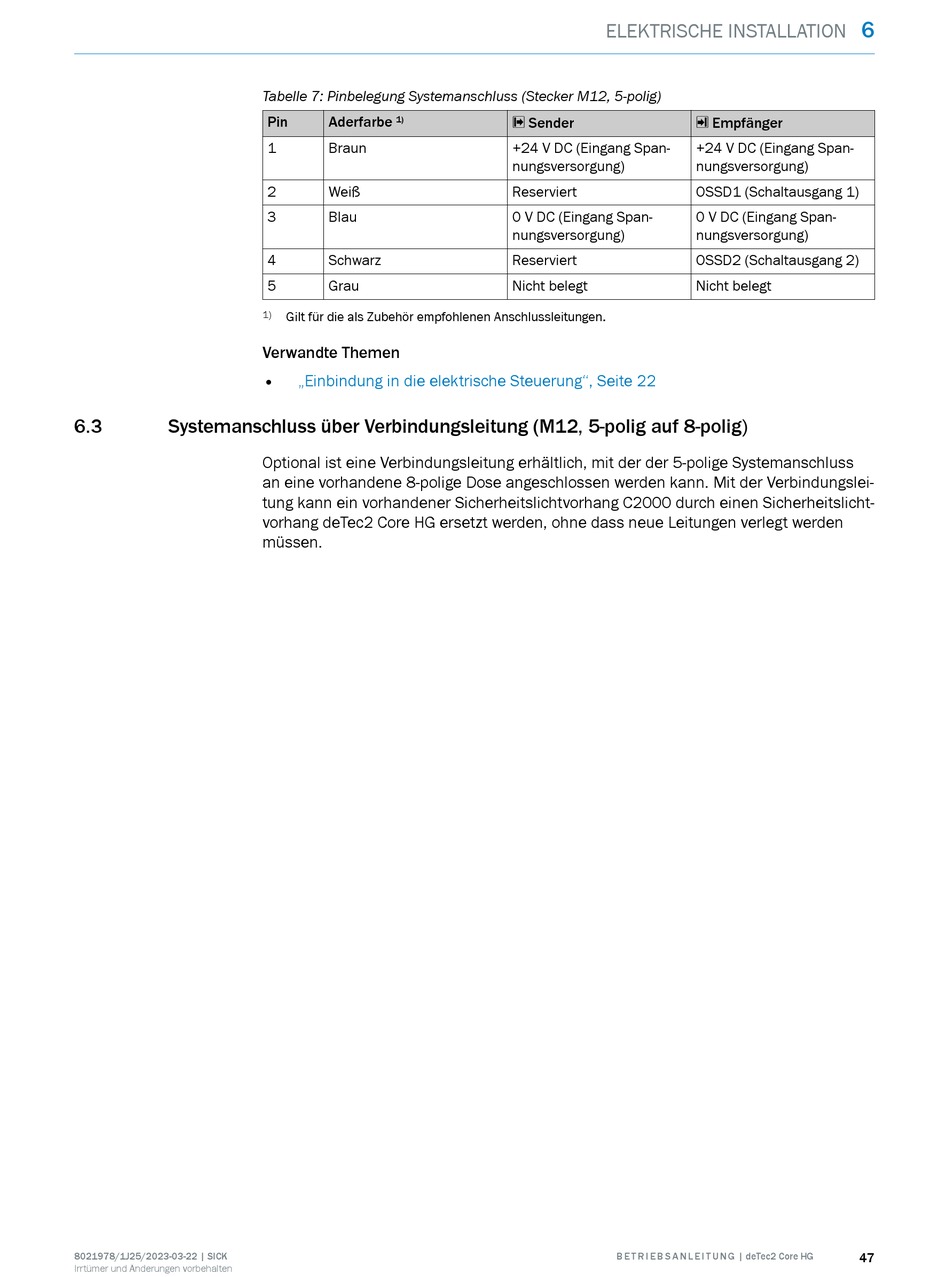

Tabelle 7: Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 22
Optional ist eine Verbindungsleitung erhältlich, mit der der 5-polige Systemanschluss
an eine vorhandene 8-polige Dose angeschlossen werden kann. Mit der Verbindungslei‐
tung kann ein vorhandener Sicherheitslichtvorhang C2000 durch einen Sicherheitslicht‐
vorhang deTec2 Core HG ersetzt werden, ohne dass neue Leitungen verlegt werden
müssen.
ELEKTRISCHE INSTALLATION
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
B E T R I E B S A N L E I T U N G | deTec2 Core HG
6
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
