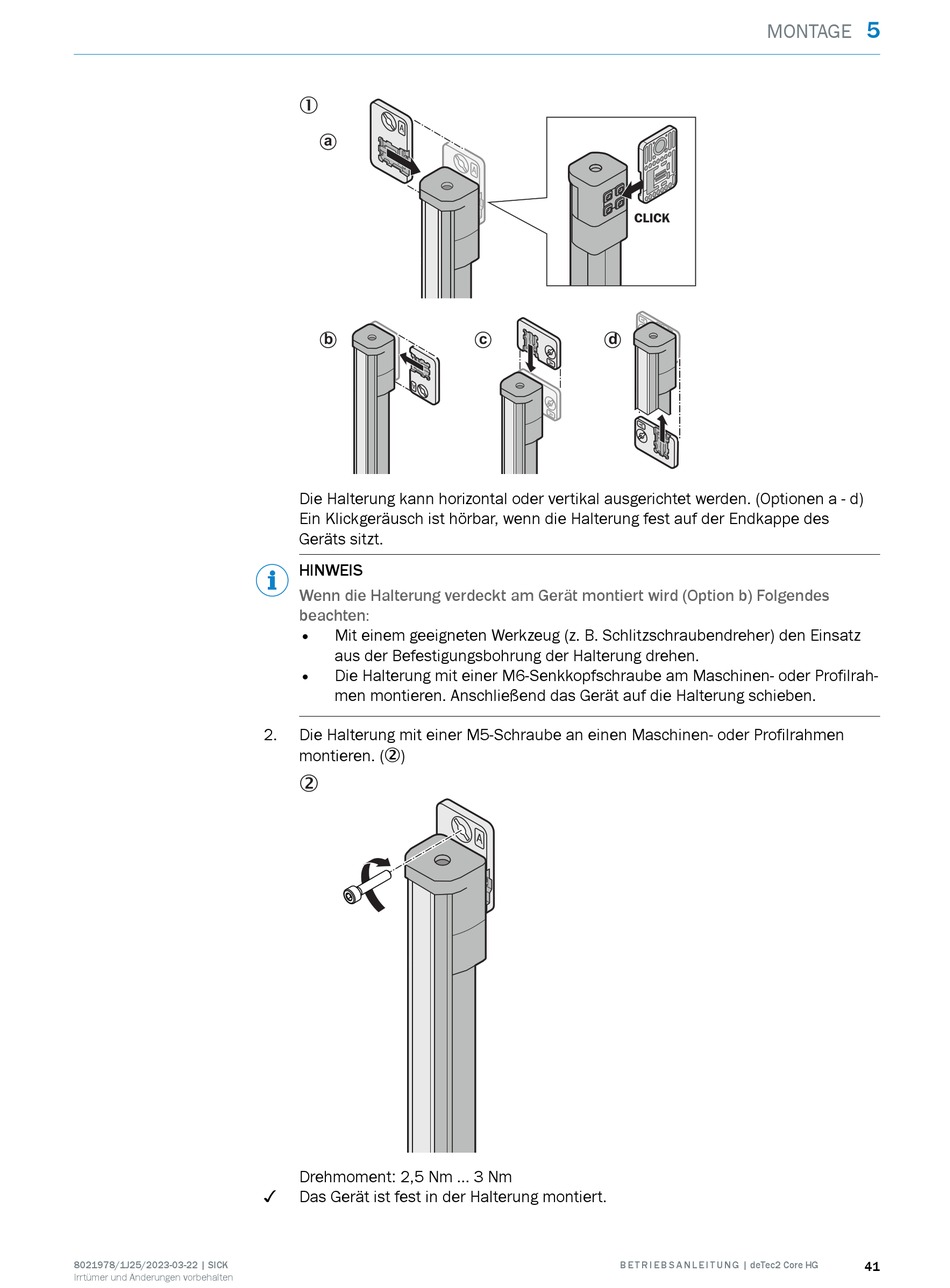

SICK deTec2 Core HG Betriebsanleitung Seite 41

8021978/1J25/2023-03-22 | SICK
Irrtümer und Änderungen vorbehalten
1
Die Halterung kann horizontal oder vertikal ausgerichtet werden. (Optionen a - d)
Ein Klickgeräusch ist hörbar, wenn die Halterung fest auf der Endkappe des
Geräts sitzt.
HINWEIS
Wenn die Halterung verdeckt am Gerät montiert wird (Option b) Folgendes
beachten:
• Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) den Einsatz
aus der Befestigungsbohrung der Halterung drehen.
• Die Halterung mit einer M6-Senkkopfschraube am Maschinen- oder Profilrah‐
men montieren. Anschließend das Gerät auf die Halterung schieben.
2. Die Halterung mit einer M5-Schraube an einen Maschinen- oder Profilrahmen
montieren. (2)
2
Drehmoment: 2,5 Nm ... 3 Nm
✓
Das Gerät ist fest in der Halterung montiert.
MONTAGE
CLICK
