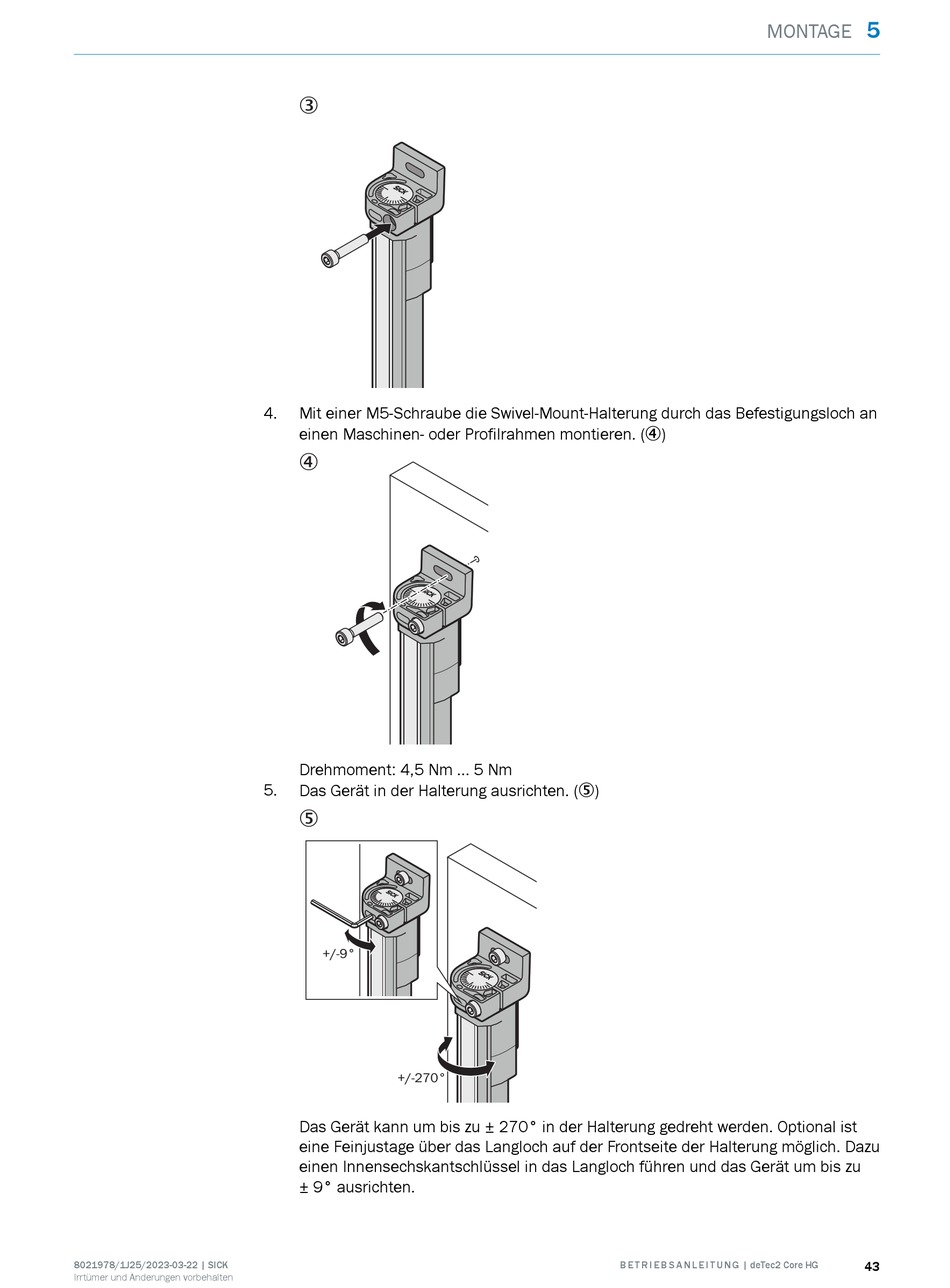

SICK deTec2 Core HG Betriebsanleitung Seite 43

8021978/1J25/2023-03-22 | SICK
Irrtümer und Änderungen vorbehalten
3
4. Mit einer M5-Schraube die Swivel-Mount-Halterung durch das Befestigungsloch an
einen Maschinen- oder Profilrahmen montieren. (4)
4
Drehmoment: 4,5 Nm ... 5 Nm
5.
Das Gerät in der Halterung ausrichten. (5)
5
+/-9°
+/-270°
Das Gerät kann um bis zu ± 270° in der Halterung gedreht werden. Optional ist
eine Feinjustage über das Langloch auf der Frontseite der Halterung möglich. Dazu
einen Innensechskantschlüssel in das Langloch führen und das Gerät um bis zu
± 9° ausrichten.
